BLK2GO PULSE 모범 사례

뛰어난 3D 데이터를 얻는 방법: Leica BLK2GO PULSE 모범 사례

새로운 Leica BLK2GO PULSE Leica BLK 시리즈 레이저 스캐너에 PULSE 기술을 도입했습니다. 이제 BLK2GO PULSE를 사용하여 1인칭으로 ​​직관적으로 스캔하여 이전과는 전혀 다른 방식으로 내부 공간과 구조를 즉시 캡처할 수 있습니다. BLK2GO PULSE에서 최적의 경험을 얻으려면 아래 모범 사례를 따르십시오.

시작하기 전에

BLK 라이브 앱을 다운로드하세요

먼저 BLK Live 앱을 다운로드하세요. iOS 또는 Android.은 모든 BLK2GO PULSE 기능을 사용하는 데 필수적이며 스캔 전, 도중, 후에 앱을 사용할 것이므로 준비가 되어 있어야 합니다. BLK Live 앱의 주요 기능에는 BLK2GO PULSE 연결, 스캐너 초기화, 화면 안내 피드백을 통해 스캔 데이터 및 고해상도 이미지 캡처, 데이터 보기 및 공유가 포함됩니다.

앱이나 스마트폰 없이 BLK2GO PULSE를 사용할 수 있지만, 이를 사용하면 스마트폰으로 즉각적인 데이터 전달과 함께 최고의 스캐닝 경험을 얻을 수 있습니다. BLK Live 앱과 함께 BLK2GO PULSE를 사용하는 것이 좋습니다.

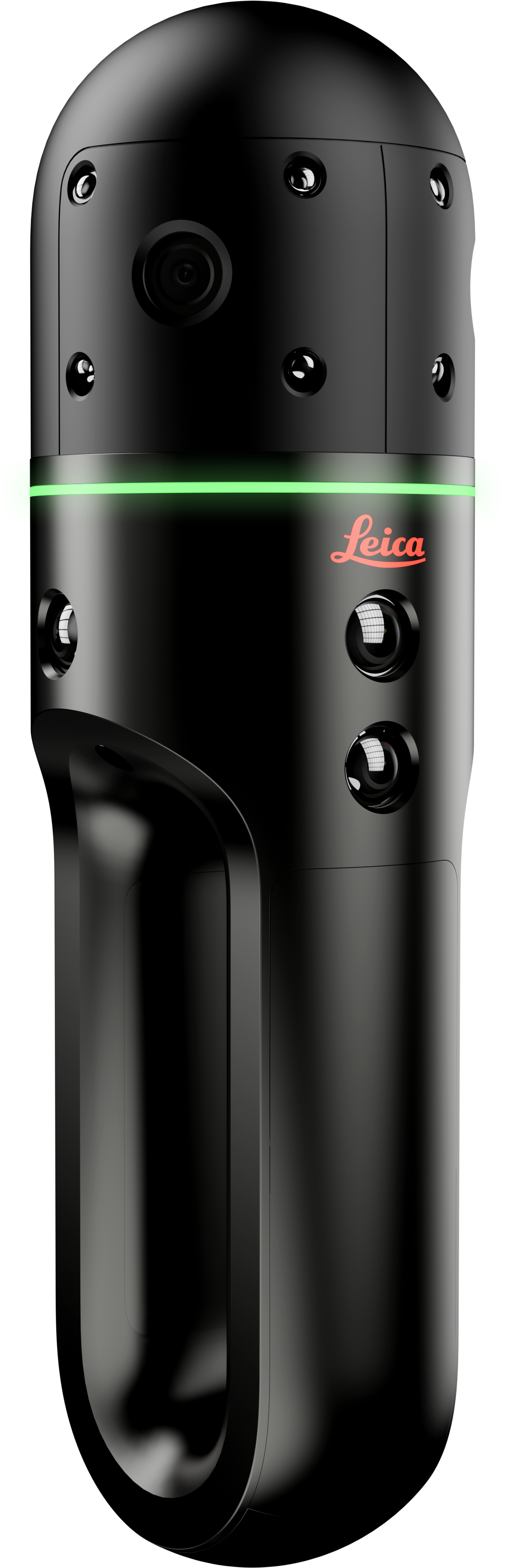

렌즈와 센서를 청소하세요.

그런 다음 BLK2GO PULSE에서 최상의 스캐닝 경험과 데이터 캡처 품질을 얻으려면 BLK2GO PULSE의 ToF 렌즈와 RGB 카메라가 깨끗한지 확인하세요. BLK2GO PULSE 장치에 스캐너의 카메라 렌즈와 ToF 센서에 먼지나 이물질이 있는지 검사하고 렌즈와 센서가 깨끗한지 확인하세요. BLK2GO PULSE 포장에 포함된 청소용 천을 찾아 이를 사용하여 센서를 청소하십시오. 이 단계는 선명한 데이터 이미지와 포인트 클라우드를 캡처하는 데 필수적입니다.

배터리를 확인하세요

마지막으로 모든 것이 깨끗해지면 BLK2GO PULSE의 배터리 잔량을 확인할 차례입니다. 배터리의 작은 버튼을 누르면 배터리 충전 수준을 나타내는 4개의 LED 조명을 통해 수준을 확인할 수 있습니다. BLK2GO PULSE 배터리는 최대 45분 동안 지속될 수 있다는 점을 기억하십시오. 필요한 모든 것을 캡처하려면 프로젝트 규모에 관계없이 항상 BLK2GO PULSE를 완전히 충전된 배터리로 스캔하는 것이 좋습니다.

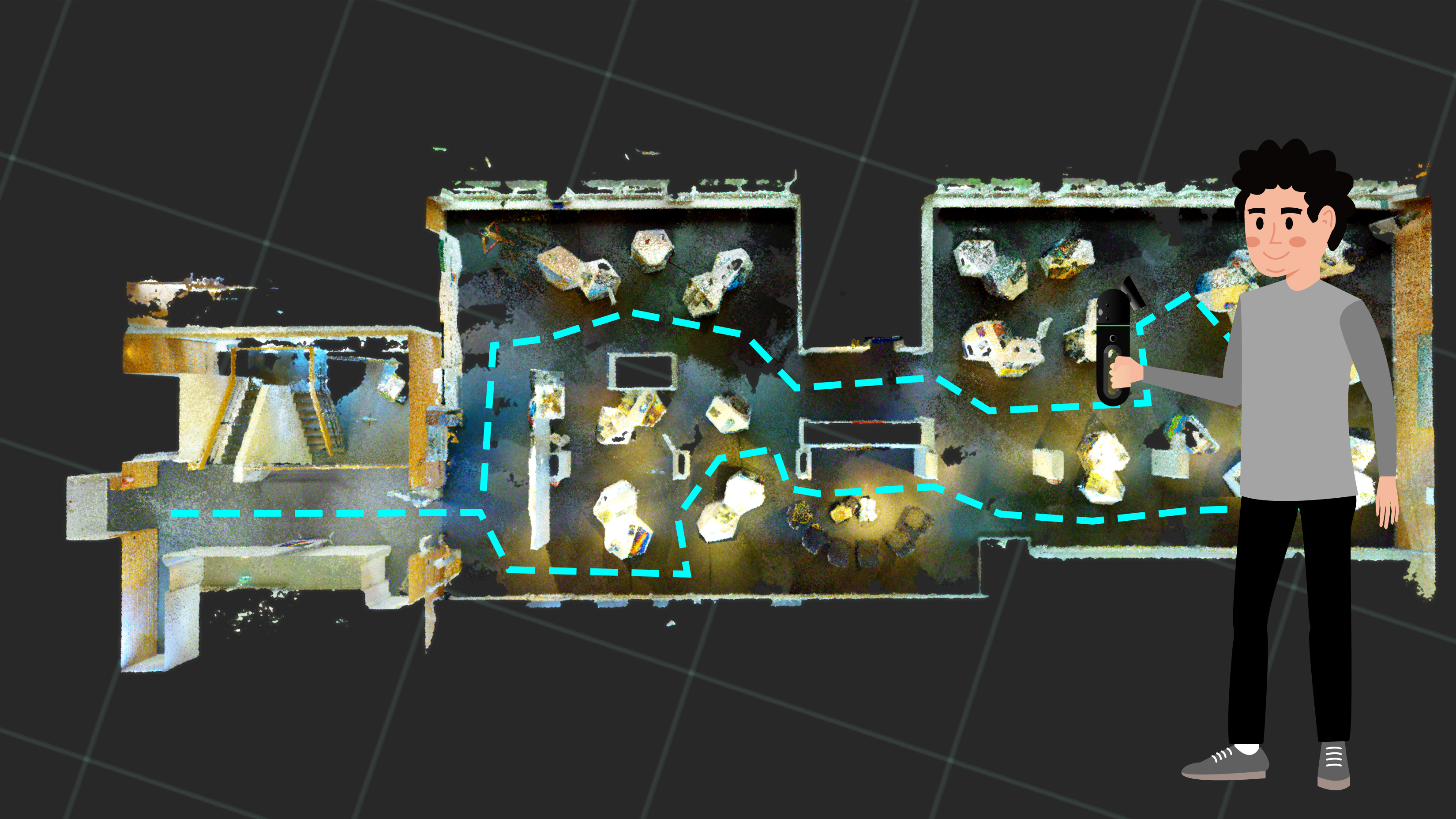

스캔 경로 계획

BLK2GO PULSE를 현장으로 가져갈 때 스캔을 시작하기 전에 스캔 경로와 원하는 출력을 계획하면 스캔 데이터 캡처에서 작업으로 원활하게 전환할 수 있습니다.

스캔할 위치를 부팅하고 초기화하는 것보다 먼저 특정 초기화 영역을 선택하고 그곳에서 BLK2GO PULSE를 부팅하는 것이 좋습니다. 그러면 계획된 스캔 영역에 들어갈 때 BLK2GO PULSE를 사용할 준비가 됩니다. 스캔을 시작할 위치를 미리 선택하면 스캔 경험을 최적화하는 방법을 관찰할 수 있습니다. 시작하기 전에 참고할 몇 가지 사항은 다음과 같습니다.

• 유동인구를 관찰하세요: 여러 사람이 스캐너 앞에서 움직이는 경우 스캔 품질에 영향을 미치고 BLK2GO PULSE를 사용하여 자유롭게 움직이는 능력에 영향을 미칠 수 있습니다. 스캔할 때 스캔해야 하는 모든 것이 BLK2GO PULSE에 캡처되도록 방해가 되는 다른 사람 없이 자유롭게 회전하고 쉽게 이동할 수 있는지 확인하십시오.

• 좋은 조명: 적절한 조명을 사용하면 가능한 최고의 데이터를 캡처할 수 있습니다. 스캔 영역의 모든 조명을 켜면 GrandSLAM RGB 카메라를 최대한 활용하여 스캔 데이터를 정확하게 색상화할 수 있습니다.

• 출입구 열기: 가능하다면 스캔 경로에 있는 모든 도어를 열어 스캔하는 동안 문을 열 필요가 없도록 하세요. 통로를 통과하는 동안 속도를 줄여 개구부를 통과할 때 스캔을 원활하게 유지하세요. 이는 GrandSLAM 기술이 이전에 스캔한 환경을 새로운 영역과 연결하는 데 도움이 됩니다.

부팅 중

초기화를 위해 스캔 경로와 별도의 영역을 선택한 후 BLK2GO PULSE의 버튼을 눌러 스캐너를 켭니다. LED 링이 녹색으로 켜지면 부팅 프로세스가 완료된 것입니다.

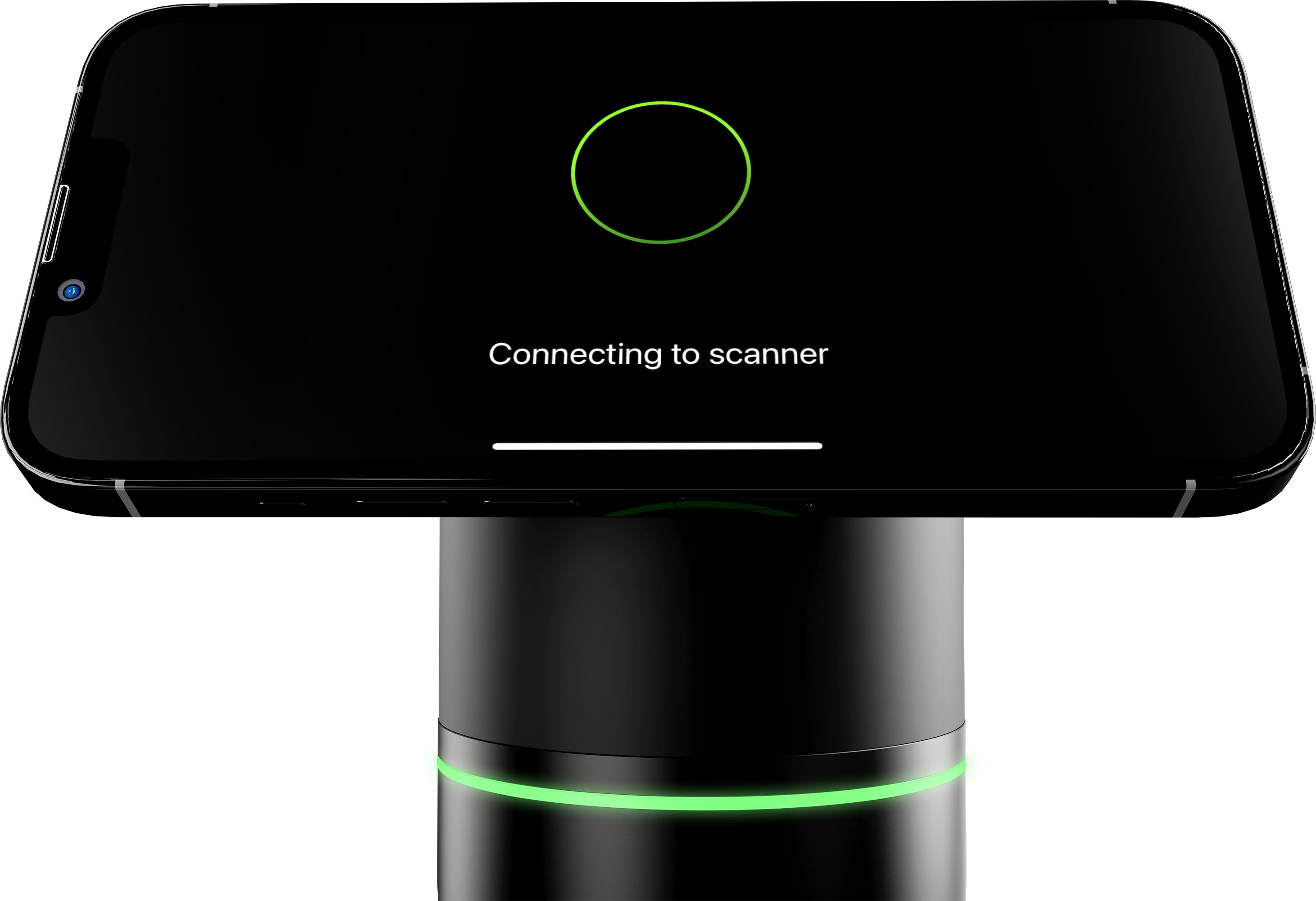

BLK Live 앱에 연결하세요

BLK2GO PULSE 데이터 캡처를 최대한 활용하려면 스캐너를 BLK Live 앱에 연결해야 합니다. BLK2GO PULSE를 BLK Live 앱과 연결하는 데는 두 가지 옵션이 있습니다. HxDR 기반 Reality Cloud Studio는 클라우드에서 자동화된 처리, 시각화 및 공유를 위해 데이터의 현장 업로드를 제공하는 클라우드 플랫폼입니다.

데이터 요구 사항과 Reality Cloud Studio 사용 선호도에 가장 적합한 옵션을 선택하세요.

• 온라인 연결: BLK2GO PULSE 스캐너의 전체 .b2g 데이터를 Reality Cloud Studio에 직접 업로드하기 위해 BLK2GO PULSE를 BLK Live 앱 및 Reality Cloud Studio에 연결합니다. 이렇게 하면 가능한 가장 완전한 데이터가 내보내집니다.

• 오프라인 연결: 스캐너와 Reality Cloud Studio를 직접 연결하지 않고 BLK2GO PULSE를 BLK Live 앱과 연결합니다. 스캐너 자체가 아닌 BLK Live 앱에서 축소된 .e57 파일로 Reality Cloud Studio에 데이터를 보낼 수 있습니다.

또한 BLK2GO PULSE가 완전히 최신 상태인지 확인하세요. BLK Live 앱을 통해 펌웨어 업데이트를 확인하여 스캐너가 최신 소프트웨어 업그레이드, 탐색 개선 사항, 스마트 스캐닝 안내 등으로 작동하도록 하세요. BLK Live 앱에 로그인하면 사용 가능한 새로운 업데이트가 표시됩니다. 수락을 탭하면 BLK2GO PULSE가 OTA 업데이트를 수신하고 다운로드를 시작합니다.

스캐닝 중



스캐너를 초기화하려면 버튼을 누르고 BLK2GO PULSE를 손에 단단히 쥐고 꾸준히 앞으로 걸어가십시오. 장치의 LED 링이 녹색으로 깜박이면 초기화 프로세스가 완료된 것입니다. 초기화 프로세스 중에는 BLK2GO PULSE가 스캔 데이터를 캡처하지 않으며 초기화 프로세스의 데이터도 저장되지 않습니다. 따라서 위에서 언급한 것처럼 스캔할 필요가 없는 영역을 초기화하는 것이 좋습니다.

BLK2GO PULSE의 전원이 켜지고 초기화되었으면 스캔을 시작할 시간입니다. 여러 경로를 스캔하는 경우 캡처하는 모든 개별 스캔 전에 BLK2GO PULSE를 초기화해야 한다는 점을 명심하십시오. 스캔 시 초기화는 항상 첫 번째 단계입니다.

시간과 움직임

완벽하게 캡처된 스캔 데이터와 최적의 결과를 얻으려면 시작점으로 돌아가지 않고 처음부터 끝까지 스캔을 실행하세요. 모든 방에서 다음 영역으로 이동하기 전에 스캐너를 사용하여 작은 루프를 탐색하여 필요한 모든 데이터를 캡처하는 것이 좋습니다. BLK2GO PULSE로 스캔하는 동안 위아래로 작은 움직임만 사용하여 완전한 범위를 달성하고 데이터의 수평 및 수직 간격을 방지하십시오.

BLK2GO PULSE를 사용한 스캔 시간은 10분을 초과해서는 안 됩니다. 계획된 스캔 경로와 잠재적인 장애물에 대한 준비를 통해 이는 가능합니다. 그러나 더 넓은 영역을 스캔하고 두 번 이상의 스캔을 실행해야 한다고 가정해 보겠습니다. 이 경우 각 개별 스캔이 인접 스캔과 최소 40% 이상 겹치도록 하는 것이 좋습니다.

BLK2GO PULSE를 사용하면 꾸준하고 자연스러운 속도로 걷고 빠른 방향 전환이나 빠른 방향 전환을 피하세요. 일반적으로 움직임을 조용하고 부드럽게 유지하십시오. 빠르게 회전해야 하는 순간(예: 움직이는 물체 피하기)이 발생하는 경우 스캔 중단을 방지하기 위해 스캐너를 다른 방향이나 영역으로 향하게 하십시오. BLK2GO PULSE의 시야각으로 인해 여전히 앞쪽 영역을 캡처하고 계속 진행할 수 있습니다.

BLK Live 앱 사용

BLK2GO PULSE로 스캔하는 동안 BLK Live 앱(스마트폰이 스캐너에 장착된 상태에서 스마트폰에서 열려야 함)을 통해 BLK2GO PULSE의 직관적인 기능에 액세스할 수 있습니다. 이는 1인칭 스캐닝을 수행하는 방법이며 최상의 스캐닝 경험을 얻는 데 필수적입니다.

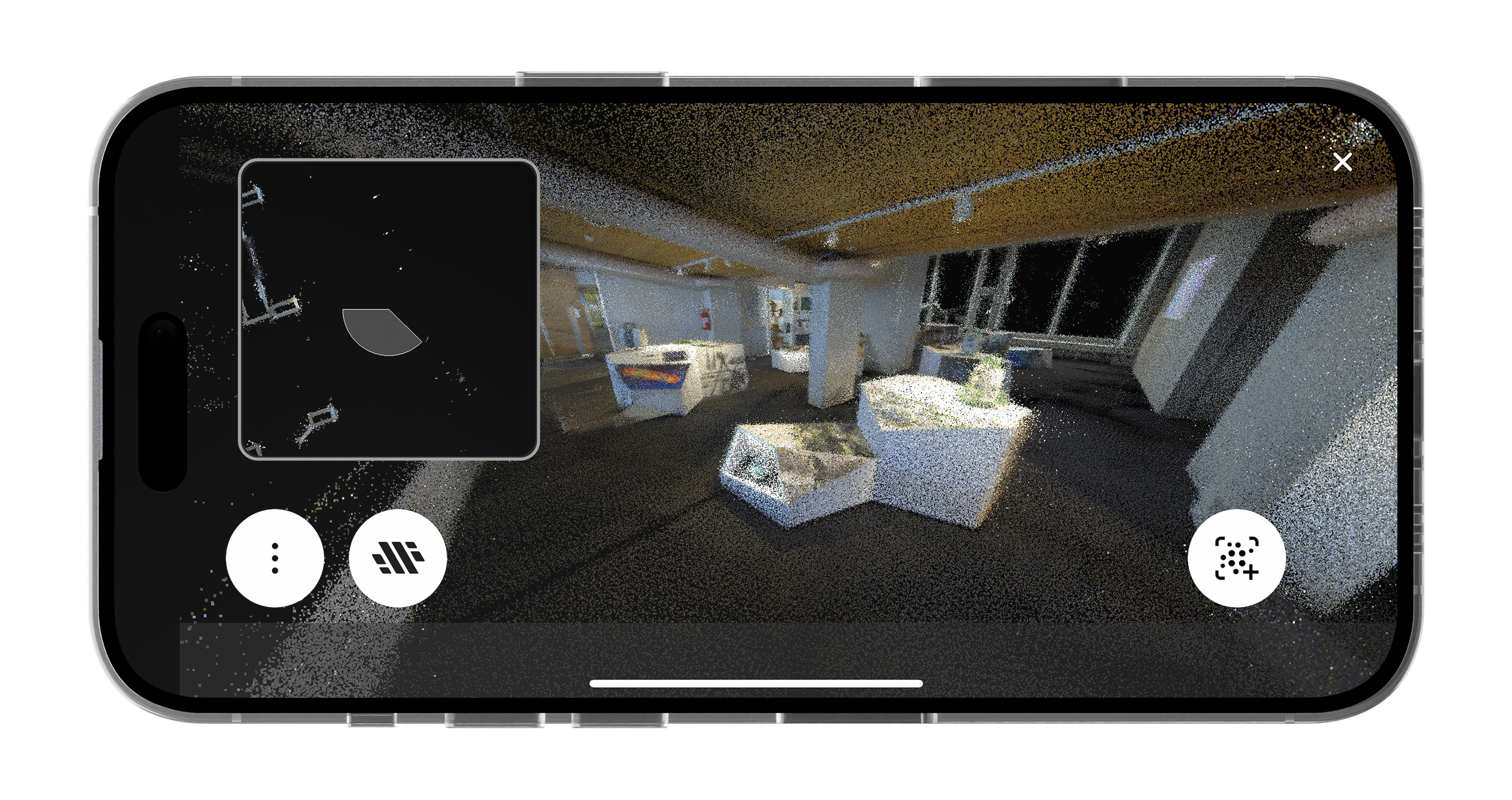

캡처하는 동안 데이터의 다양한 관점과 범위를 얻을 수 있는 다양한 보기 상태 옵션에 대한 BLK Live 앱을 탐색하세요. BLK Live 앱의 기본 화면 설정은 확대된 3D 1인칭 보기와 더 작은 2D 하향식 보기입니다. 원하는 보기를 핀치하여 확대하거나 두 보기 상태 간에 화면을 분할할 수 있습니다. 원하는 요구사항과 선호도에 가장 적합한 레이아웃을 확인하려면 여기저기를 탭하세요.

3D 및 2D 보기 상태를 실시간으로 모니터링하면 스캔 경로에 따른 진행 상황을 모니터링하고 모든 데이터가 완전히 캡처되었는지 확인할 수 있습니다. 스캔 품질을 보장하기 위해 BLK Live 앱에서 직접 캡처된 데이터를 확대하고 패닝하여 스캔 완료 전, 도중, 이후의 보기 상태를 관찰하세요.

세부 이미지 캡처

개체 또는 관심 영역의 고해상도 이미지로 색상화된 3D 포인트 클라우드를 풍부하게 하려면 스캔 중에 BLK2GO PULSE를 사용하여 개별 세부 이미지를 촬영하여 현장을 떠날 때 필요한 모든 세부 정보를 얻을 수도 있습니다. 스캔하는 동안 버튼을 한 번만 누르면 스캐너 앞의 장면을 사진으로 찍을 수 있습니다. 이 이미지는 캡처된 3D 포인트 클라우드에 표시되고 위치 정보가 지정됩니다.

스캔 종료

스캔을 종료하려면 BLK Live 앱에서 "중지" 버튼을 누르거나 BLK2GO PULSE의 버튼을 3초 동안 누르세요. 이렇게 하면 데이터 캡처가 중지되고 LED 링이 깜박이는 녹색에서 녹색으로 켜집니다. 이제 색상화된 완전한 3D 포인트 클라우드를 즉시 사용할 수 있습니다!

데이터 작업

데이터 캡처의 마지막 단계가 도착했습니다! BLK Live 앱에서는 스마트폰으로 즉시 전달되는 완전하고 색상화된 3D 포인트 클라우드를 볼 수 있습니다.

이제 필요한 데이터가 있으므로 BLK2GO PULSE 워크플로를 통해 다양한 방법으로 데이터를 작업할 수 있습니다.

• 현장 결과물: 현장에서 빠른 데이터 가용성을 원하는 경우에 적합합니다. BLK Live 앱의 내보내기 기능을 사용하면 색상화된 포인트 클라우드, 세부 이미지에 액세스하고 컴퓨터에서 직접 궤적을 스캔할 수 있습니다. BLK Live 앱을 통해 누구와도 데이터를 공유할 수 있는데, 이는 스마트폰에서 비디오를 공유하는 것만큼 쉽습니다.

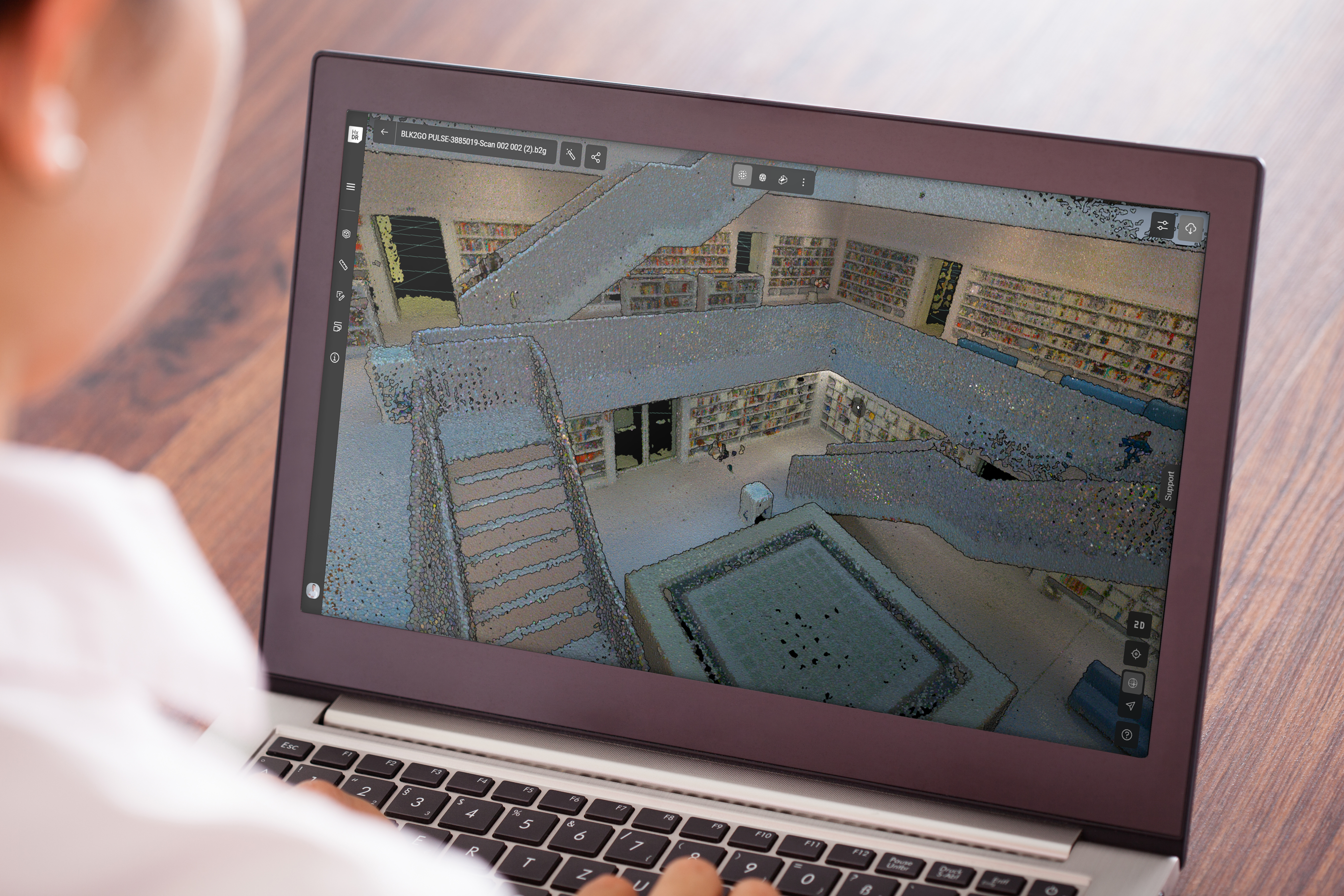

• 사무실 내 결과물: 장치의 전체 처리 능력을 사용하려는 경우 컴퓨터에서 로컬로 작업하는 데 사용됩니다. 고급 데이터 편집 및 등록을 위해서는 Leica Cyclone REGISTER 360 PLUS의 강력한 기능을 사용하는 것이 좋습니다.

• 클라우드 결과물: 클라우드에서의 자동화된 데이터 처리를 위해 BLK Live 앱에서 캡처한 데이터를 Reality Cloud Studio로 바로 업로드할 수 있습니다. 여기에서 자동화된 등록 및 메싱을 수행하고, 데이터 세트를 시각화하고, 프로젝트를 관리하고, 데이터를 업로드하고, 모든 이해관계자와 데이터를 공유할 수 있습니다.

새로운 BLK2GO PULSE로 사용할 수 있는 다양한 옵션을 실험해보세요. BLK Live 앱에서 1인칭 스캐닝으로 다른 접근 방식을 취하고 즉시 현장 결과물을 활용해 보십시오. 즉, 후처리 없이 완전히 색상화된 포인트 클라우드가 스마트폰으로 전달됩니다. 이를 통해 BLK2GO PULSE 워크플로를 선택하고 즉시 데이터로 작업할 수 있습니다.

어떤 워크플로를 선택하든 BLK2GO PULSE를 사용하여 1인칭으로 ​​즐겁게 스캔하고 필요한 모든 데이터를 캡처할 수 있기를 바랍니다.
