BLK360가 워크플로를 개선한 세 가지 방법

매사추세츠 주 노샘프턴에 있는 Valley Home Improvement의 건축 엔지니어인 Stephen Gross는 2017년 8월부터 BLK360을 사용하고 있습니다. 최근 그는 BLK360 도입 후 워크플로가 어떻게 좋아졌는지 들려주었습니다.

#1: 현장 방문의 변화

BLK를 쓰기 전에는 확보해야 할 항목과 정보를 미리 정리해 두고 현장에 들어갔습니다. 물론 이 정보는 프로젝트에 따라 다르지만 특정 배관 위치, 벽 두께, 문 및 창 크기와 위치, 천장 높이 등의 모든 정보가 포함됩니다. 당시에는 실제 3D 현장 데이터를 종이 위 2D 도면으로 옮겼다가, 설계 소프트웨어에서 다시 3D 데이터로 되살려야 했습니다. 하지만 모눈종이 몇 장에 들어갈 수 있는 데이터의 양은 한정되어 있고 잠재 고객의 집이나 사업장에 폐를 끼치며 머물 수 있는 시간도 한정되어 있습니다. 그래서 "현장 데이터를 '2D'로 옮겨 적는 단계를 건너뛰고, 현장을 통째로 가져가서 우리가 편할 때 참고할 수는 없을까?"라는 질문이 생깁니다.

현장 데이터를 '2D'로 옮겨 적는 단계를 건너뛰고, 현장을 통째로 가져가서 우리가 편할 때 참고할 수는 없을까요?

답은 '가능하다'입니다. 스캔 전체를 사무실로 가져갈 수 있게 되면서 작업은 더 정확하고 효율적으로 바뀌었고, 스트레스도 훨씬 줄었습니다.

#2: 정밀 데이터 작업

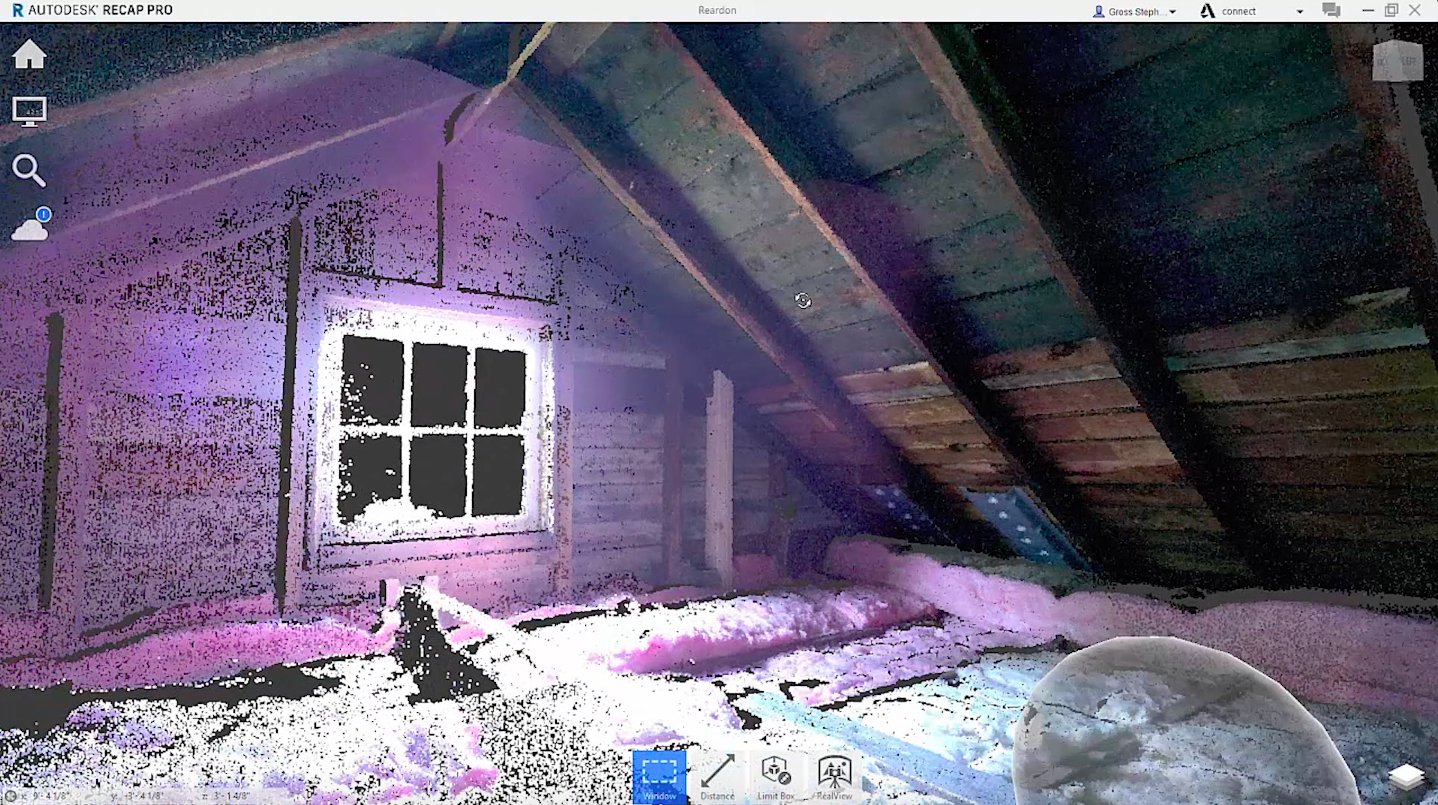

리노베이션 일을 하다 보면 BLK360 덕분에 시간과 기름값을 크게 아낀 경우가 여러 번 있었습니다. 스캔이 있었기 때문에 치수나 기타 현장 상태가 잘 맞지 않을 때도 확인하러 다시 나갈 필요가 없었습니다. 최근 프로젝트가 특히 그랬습니다. 식민지 시대의 미국에서 현대 건축에 이르기까지 다양한 프로젝트를 다루다 보면 예상치 못한 변수가 생깁니다. 특히 기존 지붕 구조를 분석하는 경우에 그렇습니다. 현재 진행 중인 프로젝트는 2x8 부재로 평지붕 경간을 이룬 지붕인데, 보강 작업을 위해 접근할 수 있는 공간이 제한적입니다. 엔지니어링 측면에서 꽤 흥미로운 문제였죠. 여기서 스캔 데이터가 큰 도움이 되었습니다. 우선 이렇게 좁은 공간에서 보강하는 것은 비용 효율적이지 않다는 것을 파악할 수 있었습니다. 또 외부 지지 벽 사이를 잇는 철골 프레임을 설계·시공해 기존 구조물을 대대적으로 보강하지 않아도 됐습니다. 실제 데이터로 작업하니 시간이 크게 절약됩니다.

#3: 단계별 스캔 데이터

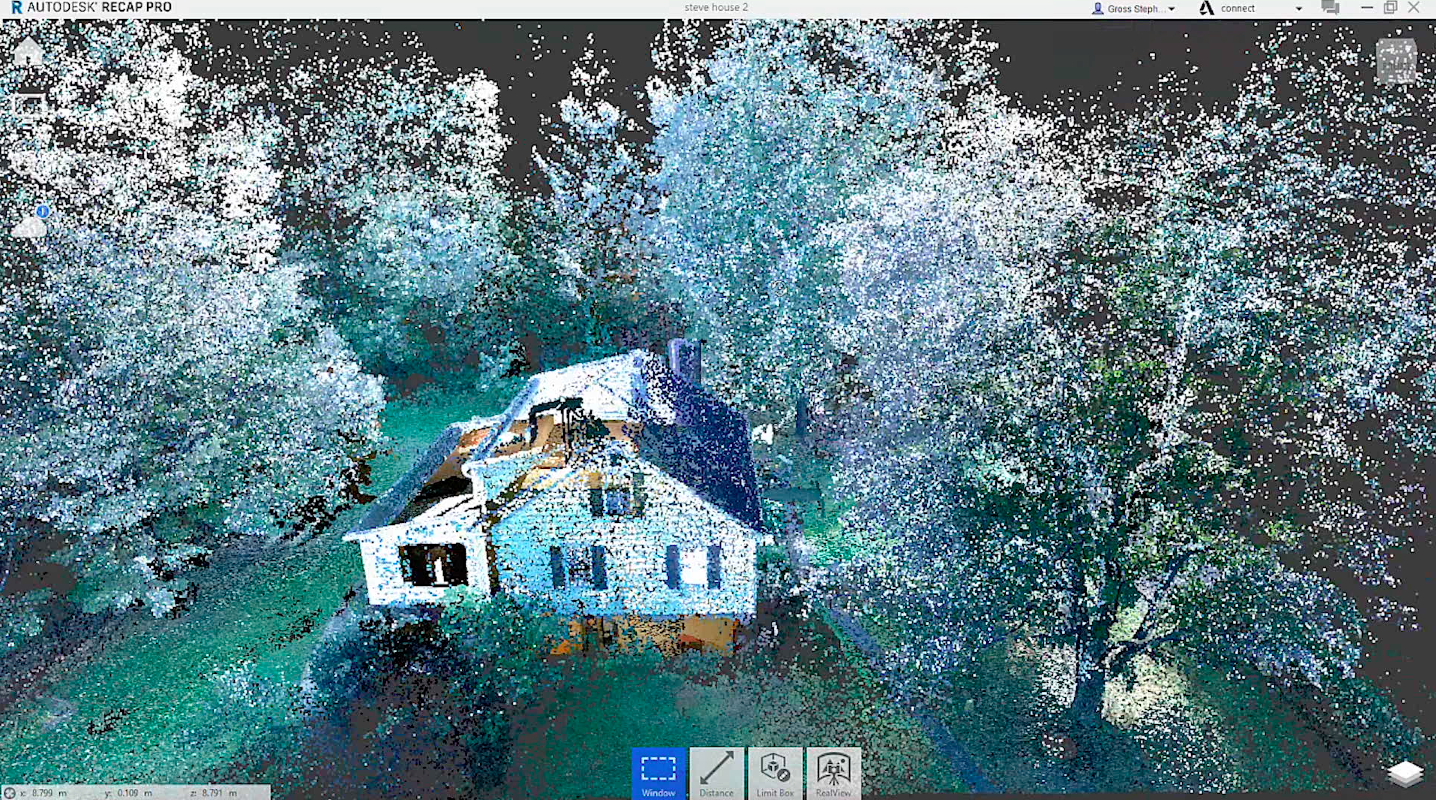

어떤 리노베이션이든 벽을 뜯어내는 순간 계획이 바뀔 수 있습니다. 그래서 규모가 큰 프로젝트에서는 마감 공사 전에 단계별 스캔으로 초벌 배관, 전기 배선 등의 상태를 기록해 둡니다. 우리 회사는 보증 프로그램을 제공하기 때문에 드물게 문제가 발생하는 경우 이 정보를 사용하여 원인을 진단하고 문제 해결에 필요한 철거 범위를 최소화할 점검 위치를 찾고 계획할 수 있습니다. 이러한 경우에는 단계별 스캔이 매우 중요합니다.

Valley Home Improvement의 건축 엔지니어 Stephen Gross는 저희를 현장 측량에 데려가, 리얼리티 캡처를 업무에 도입해 얻은 효율에 대해 들려주었습니다.

BLK360 이미징 레이저 스캐너를 만드는 저희는 멋진 사람들과 함께 멋진 것들을 스캔하는 여정을 이어가고 있습니다. 이 글이 마음에 드셨다면 뉴스레터를 구독하고 최신 프로젝트 소식을 받아 보세요.

자세한 내용은 레이저 스캐닝 전문가에게 문의하세요.

이 글은 BLK360 G1을 기준으로 작성되었습니다. 차세대 신형 BLK360와 G1의 차이점이 궁금하다면 BLK360 제품 관리자 Gian-Phillipe Patri와의 인터뷰를 확인하세요.
