스캐너 설정 - Leica BLK2GO PULSE

는 Leica BLK2GO PULSE 3D 데이터를 직관적이고 빠르게 수집할 수 있도록 설계되었습니다. 시작하는 것은 쉽습니다. Leica BLK2GO PULSE를 사용하면 아래 시작 가이드를 통해 상자를 열자마자 보이는 내용을 정확하게 스캔할 수 있습니다.

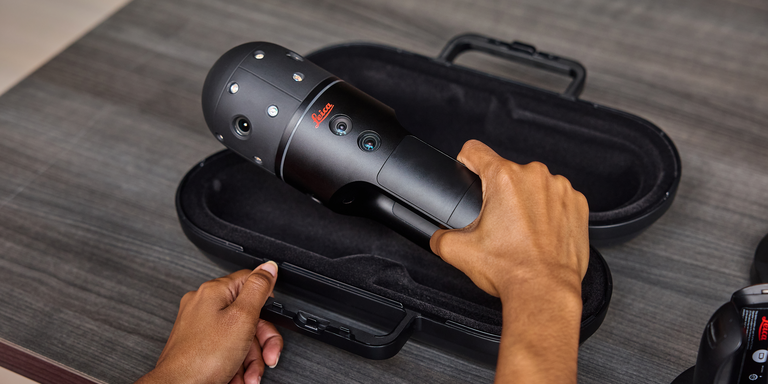

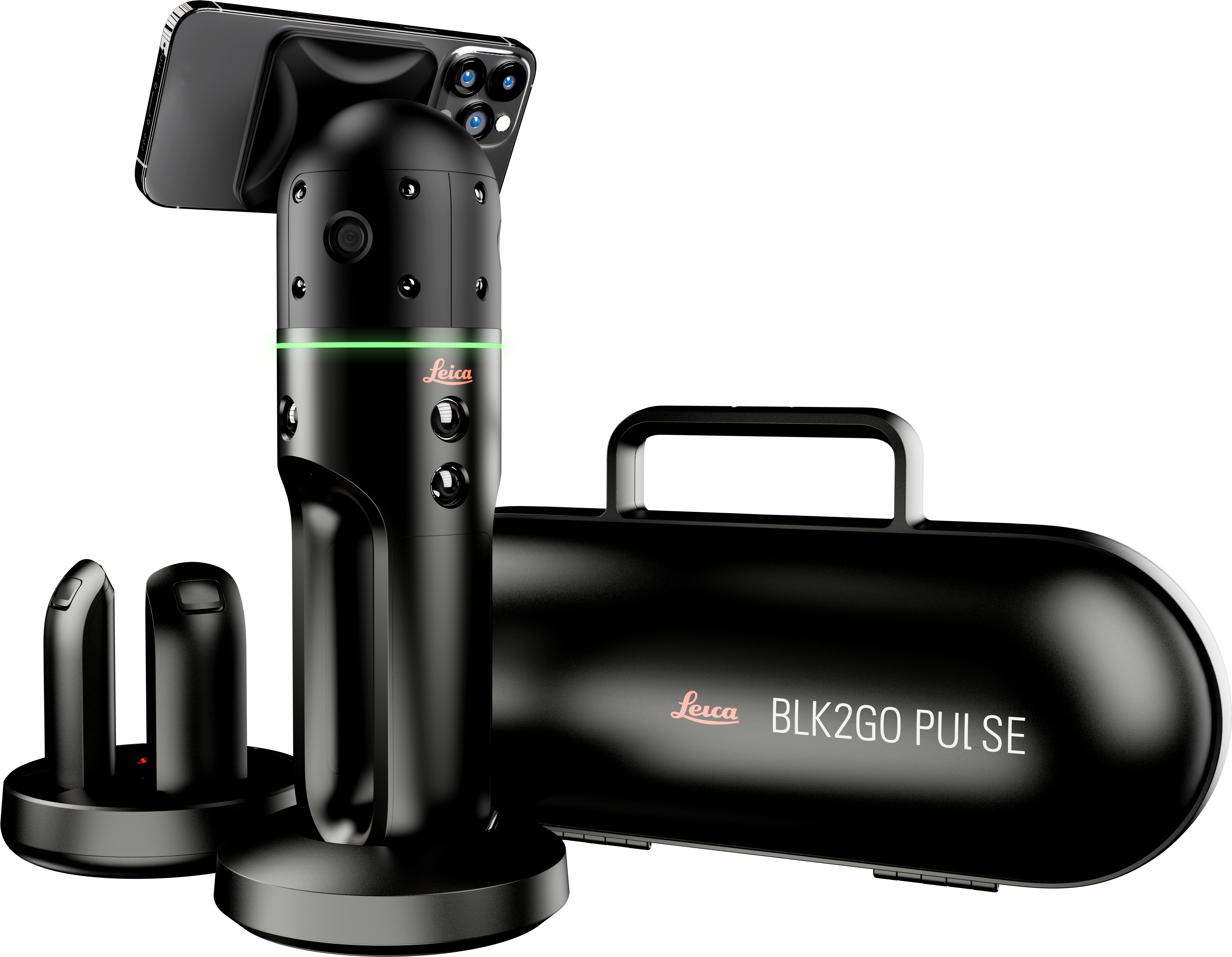

언박싱 및 인벤토리

스캔을 시작하기 전에 새로운 BLK2GO PULSE에 필요한 모든 장비가 포함되어 있는지 확인하십시오. BLK2GO PULSE 상자 안에는 다음이 있어야 합니다:

• BLK2GO PULSE 1인칭 스캐너
• 운송 케이스
• 테이블 스탠드
• 전원 케이블과 AC 어댑터가 포함된 멀티 충전기
• 리튬 이온 배터리(3x)
• 모바일 장치 마운트 및 캡
• 손목 스트랩
• USB-C 데이터 케이블
• 청소용 천
• USB 문서 카드
• BLK2GO PULSE QR 카드

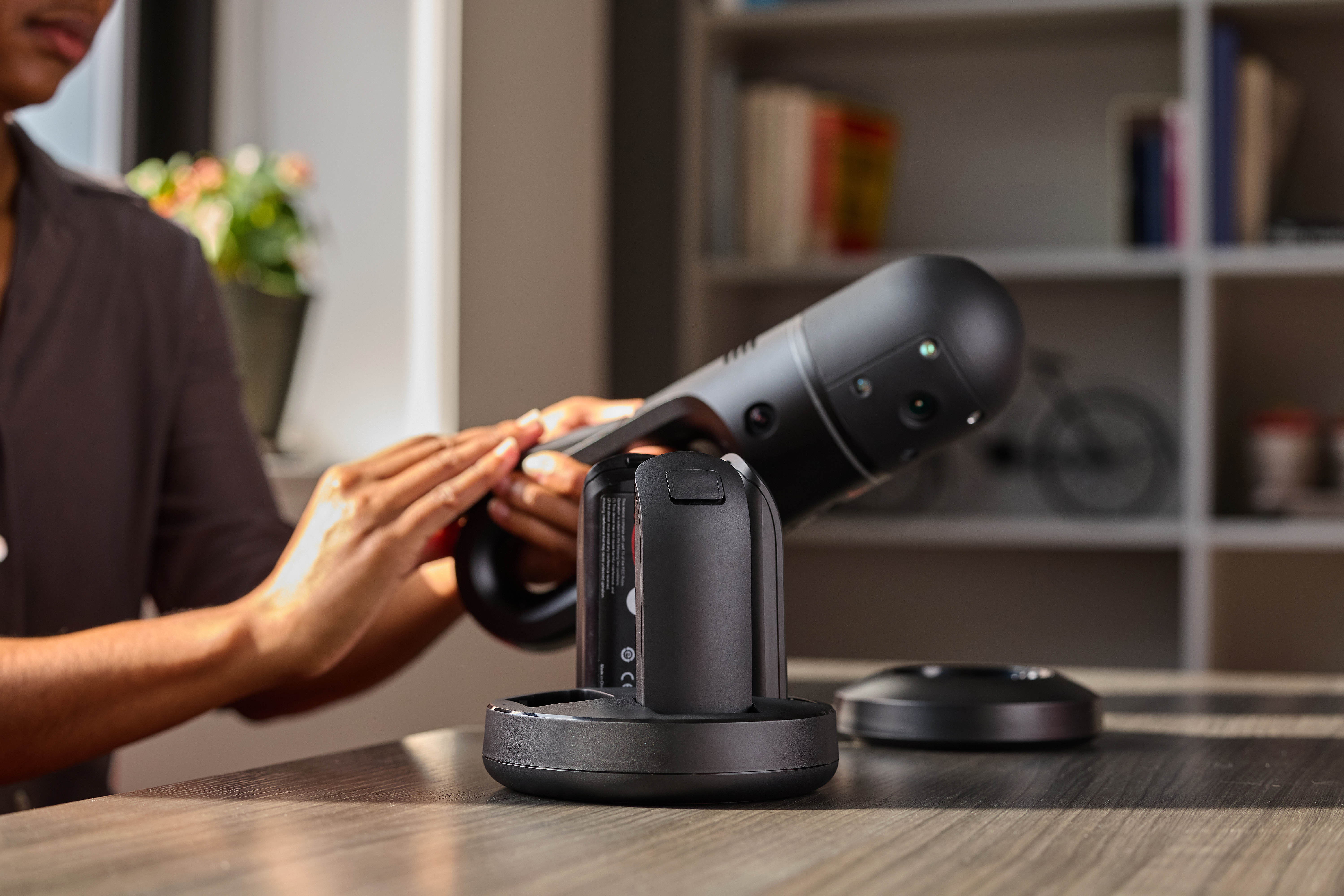

배터리 충전

이제 모든 것이 설명되었으므로 BLK2GO PULSE 배터리를 충전해 보겠습니다. 기기의 성능은 충전만큼만 강력하다는 사실을 우리 모두 알고 있으므로 모든 배터리 포장을 풀고 충전하시기 바랍니다. 스캔할 환경을 선택할 때 먼저 공간을 천천히 걸어다니며 필요한 것을 스캔하는 데 필요한 시간을 추정하십시오. 완전히 충전된 배터리는 최대 45분 동안 스캔할 수 있으므로 스캔 요구 사항에 따라 배터리 1개로도 충분할 수 있습니다. 또는 BLK2GO PULSE의 휴대용 케이스에 여러 개의 배터리를 넣을 수 있는 공간이 있어 현장에서 스캔 시간을 연장할 수 있으므로 두 개를 포장하세요!



BLK 라이브 앱

배터리가 완전히 충전되기를 기다리는 동안 BLK2GO PULSE용 무료 동반 앱인 BLK Live 앱을 다운로드해 보세요. iOS 그리고 Android 장치.

BLK Live 앱을 통해 스마트폰과 함께 BLK2GO PULSE를 사용하는 것이 좋습니다. BLK2GO PULSE와 BLK Live 앱을 실행하는 장착된 스마트폰의 조합은 완전한 1인칭 스캐닝 경험을 직접적으로 제공합니다. 탭 한 번으로 BLK Live 앱의 가장 중요한 정보에 액세스하고 스캐너가 보는 내용을 정확하게 확인하세요.

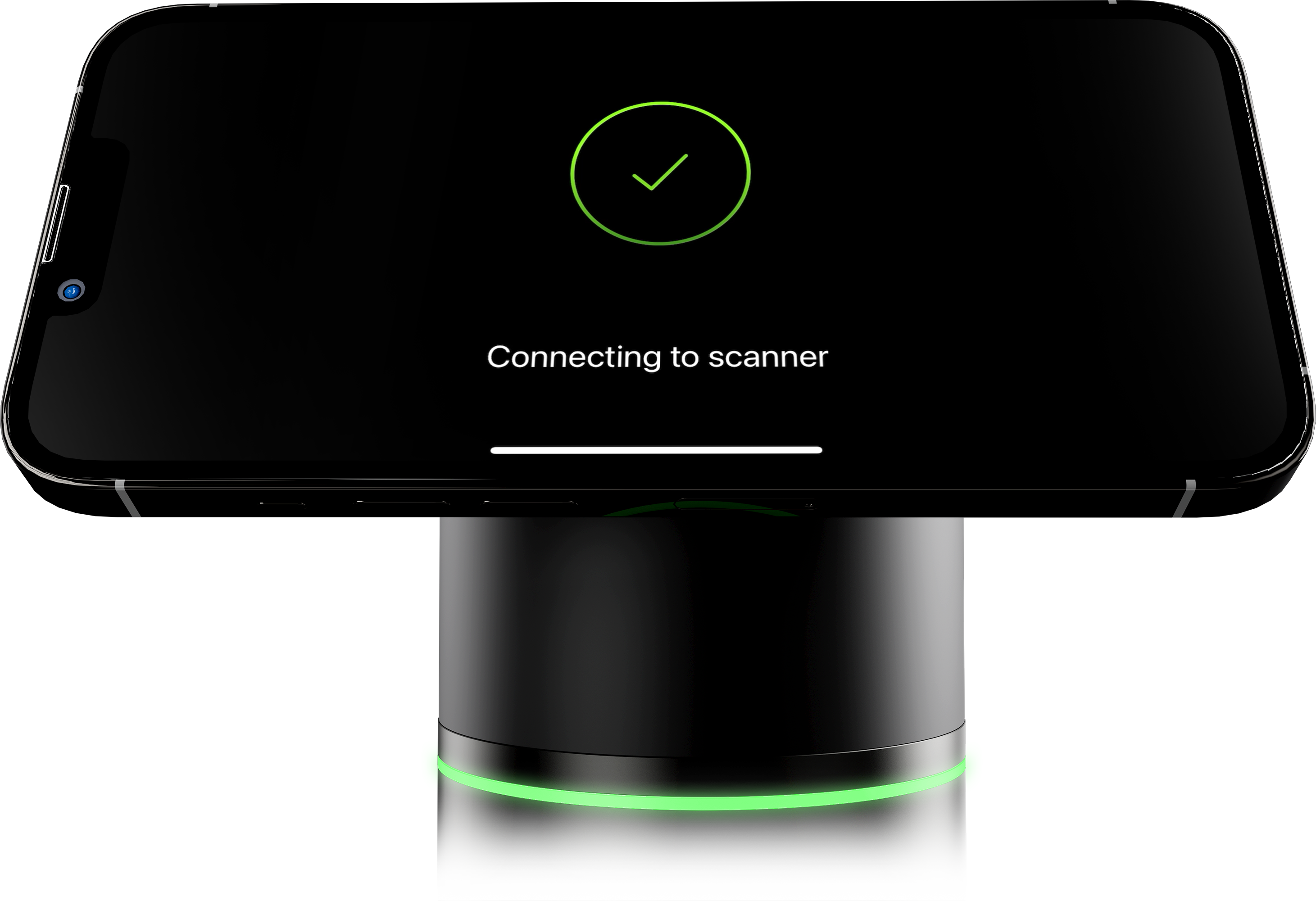

➡  BLK Live 앱에 연결하기



BLK2GO PULSE의 버튼을 눌러 스캐너를 켜십시오. 켜진 후 BLK Live 앱을 열고 왼쪽 화면 하단에 있는 링크 아이콘을 탭하세요. 연결하려면 Leica BLK2GO PULSE를 선택하세요. 그리고 원하는 연결 유형을 선택하세요. 연결 유형 중 하나를 탭하면 SSID와 네트워크 암호를 입력하라는 메시지가 표시됩니다. 오프라인 연결의 경우 QR 코드(BLK2GO PULSE 상자에 있음)를 스캔하세요. 입력한 후 "연결"을 탭하면 BLK2GO PULSE가 BLK Live 앱과 동기화됩니다.

현재로서는 이미 데이터를 어떻게 사용할 것인지 생각하기 시작했습니다. 빠른 참고 사항: BLK2GO PULSE에는 오프라인과 온라인의 두 가지 작동 모드가 있습니다. 두 모드 모두 BLK2GO PULSE를 완전히 제어할 수 있으며 캡처된 데이터는 스마트폰으로 직접 스트리밍됩니다. 온라인 모드를 활성화하려면 인터넷 연결을 설정하여 모든 데이터(파노라마 이미지 포함)를 HxDR가 제공하는 Reality Cloud Studio에 직접 업로드해야 합니다. 해당 지역의 인터넷 연결 상태가 좋지 않으면 오프라인 모드를 선택하세요. BLK2GO PULSE가 오프라인 모드에 있는 동안 모바일 인터넷 연결을 사용하여 앱에서 직접 스마트폰의 .e57 포인트 클라우드를 업로드할 수 있습니다. Reality Cloud Studio.

Reality Cloud Studio를 사용하면 현장에서 직접 데이터를 업로드하여 BLK2GO PULSE 워크플로를 간소화할 수 있습니다. 웹 브라우저가 있는 모든 장치에서 볼 수 있도록 포인트 클라우드를 시각화하고, 협업하고, 안전하게 공유하세요.

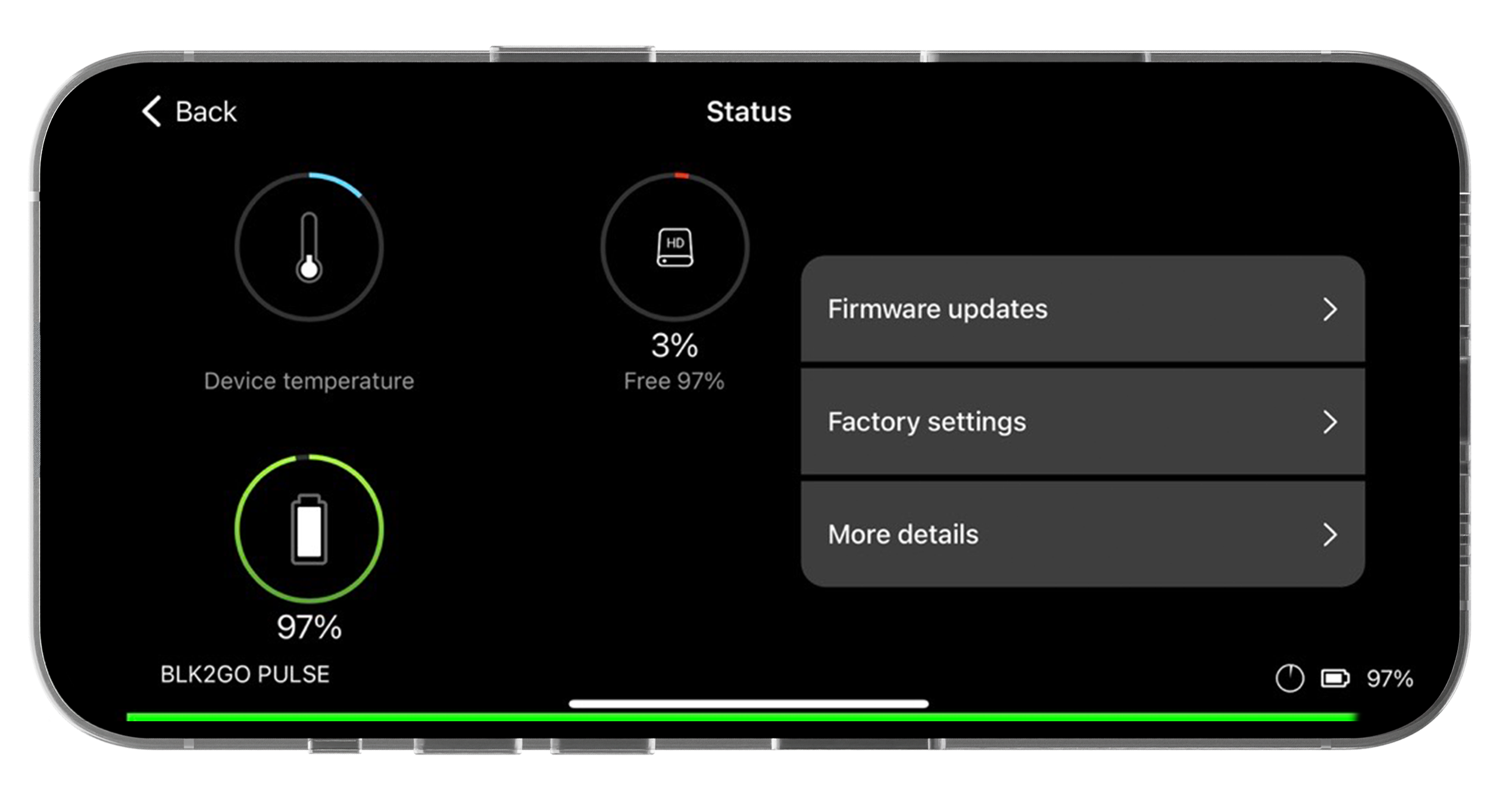

➡  장치 상태



이제 BLK2GO PULSE가 BLK Live 앱에 연결되었으므로 장치 상태를 볼 수 있습니다. 배터리 비율과 정확한 충전량을 보여주는 배터리 아이콘이 앱 오른쪽 하단에 표시됩니다. 배터리 상태, 기기 온도, 저장 공간에 대한 자세한 내용을 보려면 '상태' 탭을 탭하세요.



➡ 펌웨어 업데이트

BLK2GO PULSE의 펌웨어 업데이트를 빠르게 살펴보겠습니다. 펌웨어 업데이트는 OTA 업데이트를 통해 BLK2GO PULSE에 정기적으로 제공되는 개선 사항 및 버그 수정을 통해 장치를 최상의 상태로 유지합니다. 휴대폰에서 BLK Live 앱에 대한 모바일 데이터를 활성화한 경우 앱을 열면 사용 가능한 업데이트에 대해 알려줍니다. “수락”을 탭하기만 하면 업데이트가 다운로드됩니다.

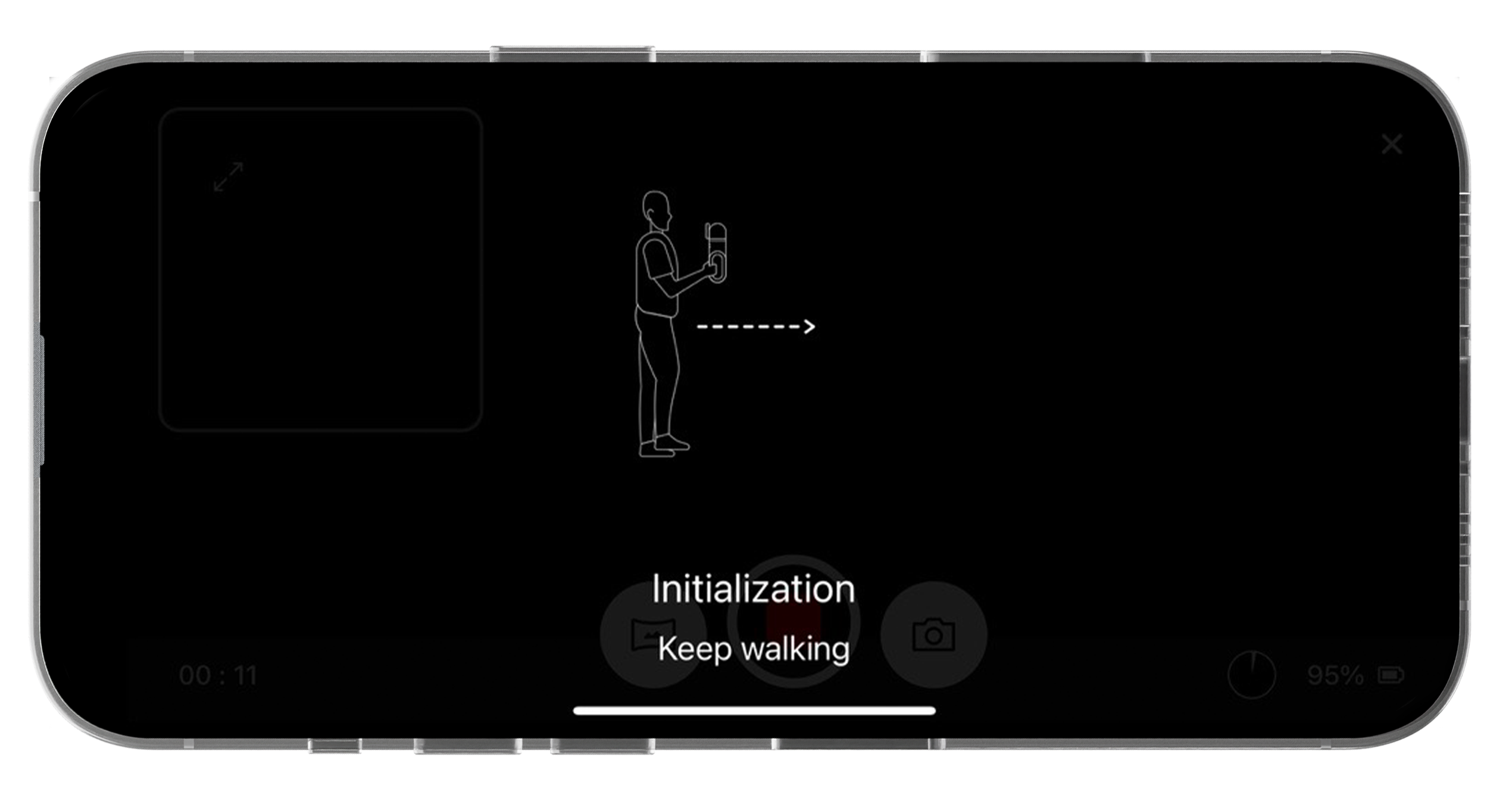

➡ 초기화



각 스캔을 시작할 때 BLK2GO PULSE를 초기화해야 공간 내 위치를 정확하게 추적할 수 있으므로 걸어서 스캔할 수 있습니다. BLK2GO PULSE로 초기화하면 모바일 스캐너가 3D 데이터를 캡처할 수 있도록 준비됩니다. 캡처를 시작하려면 BLK2GO PULSE 버튼을 누르고 BLK2GO PULSE에 손을 단단히 대고 앞으로 걸어가세요. 장치의 LED 링이 녹색으로 깜박이면 초기화 프로세스가 공식적으로 완료된 것입니다.

BLK2GO PULSE로 걷는 동안 3D 및 2D 보기가 나타납니다. 이를 통해 장치가 올바르게 초기화되었는지 확인하고 스캔을 시작할 수 있습니다.



➡ 컨트롤

BLK2GO PULSE로 처음 스캔하는 경우 테스트 스캔을 수행하여 컨트롤에 익숙해지는 것이 좋습니다. 터치스크린 제어를 사용하여 BLK2GO PULSE가 데이터를 캡처하는 시기와 방법을 선택하세요. 앱을 사용하면 스캔을 시작 및 중지하고 상세한 스틸 이미지와 파노라마 이미지를 모두 캡처할 수 있습니다.

앱에서 스캔을 시작하거나 중지하려면 화면의 빨간색 기록 버튼을 누르세요. 걷고 있는 스캔 경로를 나타내는 파란색 선이 표시되고, 스캔이 진행 중일 때 빨간색 버튼이 진동합니다.

스캔하는 동안 이미지를 캡처하려면 스캐너 관점에서 270도 이미지를 보려면 파노라마 아이콘을 탭하세요. 또는 단일 카메라 아이콘을 탭하여 고해상도 사진을 위한 12메가픽셀 카메라로 BLK2GO PULSE 앞에 있는 사진을 찍습니다. 언제, 어떤 방식으로 사진을 찍든 BLK2GO PULSE는 빠른 참조와 쉬운 보기를 위해 스캔하는 동안 서 있던 정확한 위치의 포인트 클라우드에 이미지를 직접 배치합니다.

스캔을 중지하려면 PULSE의 버튼을 누르거나 빨간색 버튼을 한 번 더 탭하세요. 스캔이 끝나면 데이터를 탐색하고, 핀치 투 줌하고, 화면을 가리키고 드래그하여 캡처한 내용을 검토할 수 있습니다.



➡ 보기 모드

BLK2GO PULSE에 스마트폰을 장착한 상태에서 BLK2GO PULSE를 착용하고 걸으면서 스캐너의 관점에서 캡처한 데이터를 실시간으로 확인하세요. 사용자 정의 가능한 디스플레이 옵션을 사용하여 스캐너에서 캡처한 데이터에 대한 1인칭 3D 보기와 하향식 2D 보기 간에 전환하세요. 스캔 목적에 가장 맞는 장착 위치에 따라 가로 또는 세로 모드로 회전하여 1인칭 보기가 화면에 표시되는 방식을 선택합니다.

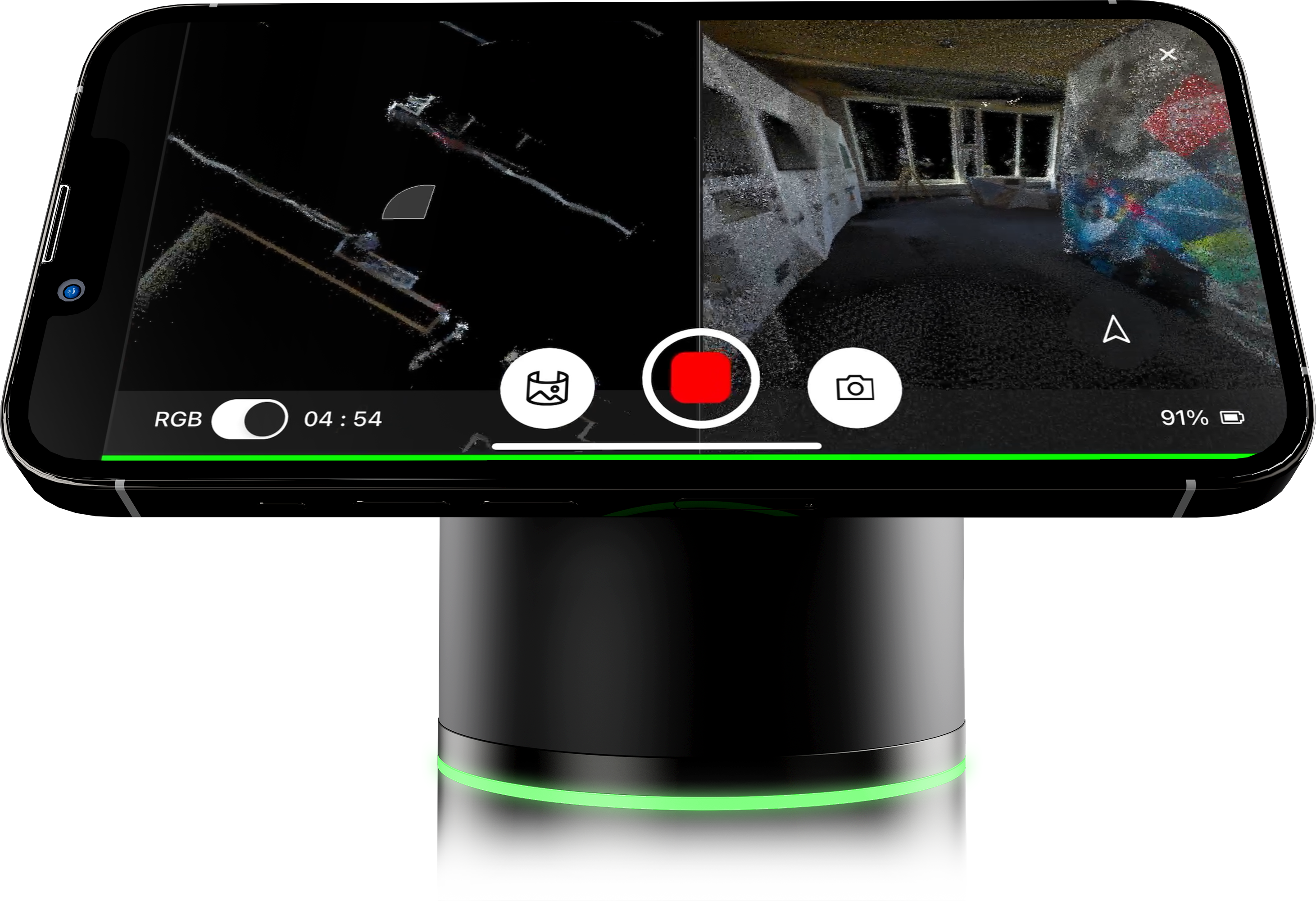

두 모드를 동시에 보고 싶으십니까? 3D 보기와 2D 보기 사이에 화면을 분할하여 스캔의 하향식 및 전체 보기에 대한 데이터를 완전히 시각화합니다.



• 3D 보기: 스캔 데이터의 모든 치수를 완전히 색상화된 포인트로 볼 수 있습니다.  구름.

• 2D 보기: BLK2GO PULSE 스캔 데이터의 하향식 관점을 사용하고 위에서 보이는 대로 공간을 봅니다.

상단 화면에서 아래로 스와이프하여 가장 적합한 옵션을 조합하세요.

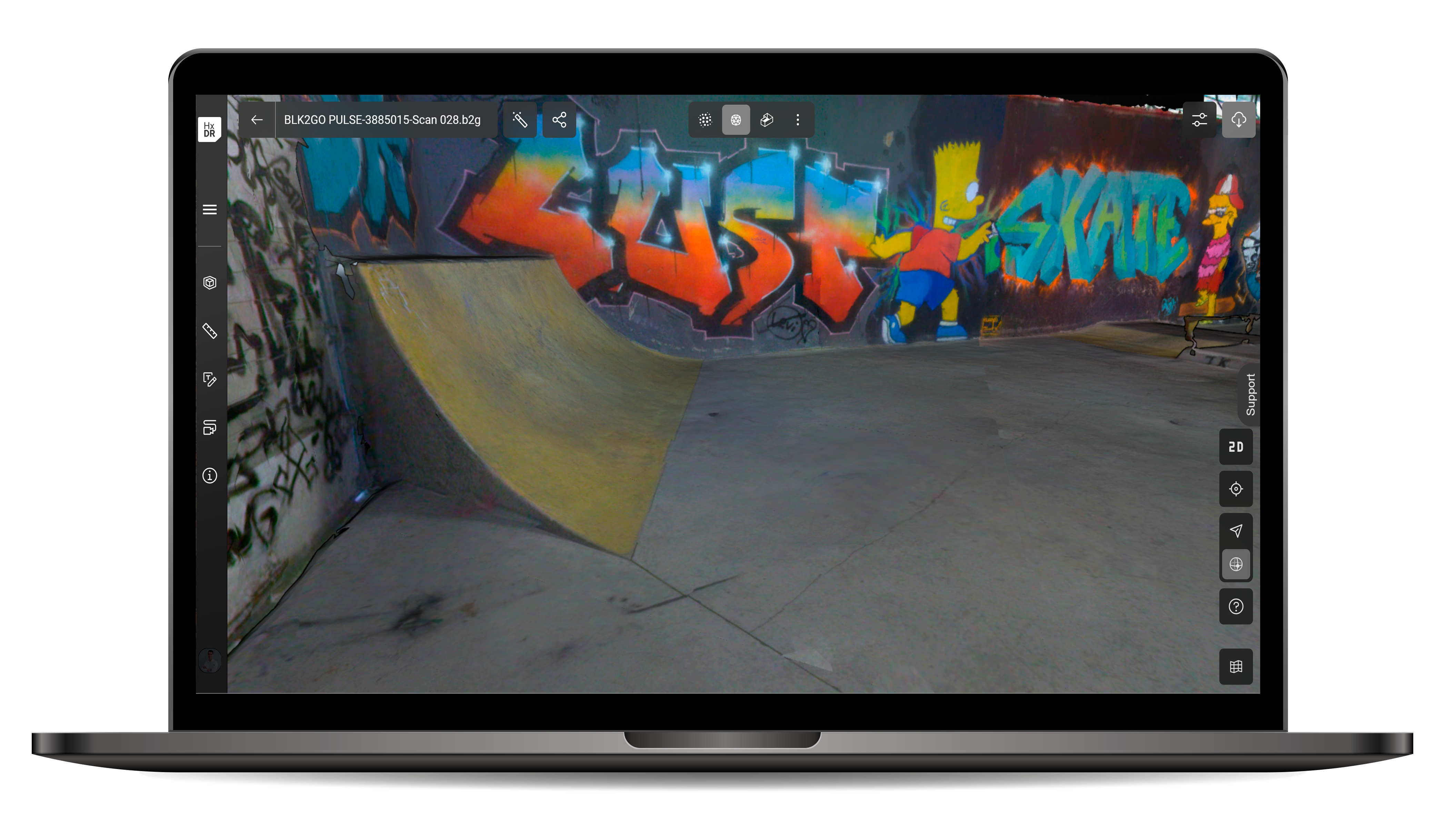

BLK 라이브 앱 및 Reality Cloud Studio

BLK2GO PULSE는 BLK Live 앱을 통해 장치로 직접 스트리밍되는 실시간 데이터를 최대한 활용합니다. BLK2GO PULSE(온라인 모드에 있는 동안)의 데이터를 다음 위치에 업로드하세요. Reality Cloud Studio 동료 및 이해관계자와의 협업을 위해 자동 메싱 및 등록과 같은 자동 기능, 향상된 시각화 툴킷이 제공됩니다.

스캔 데이터를 Reality Cloud Studio에 업로드하는 가장 빠른 방법은 스캔을 완료한 직후 화면 왼쪽에 있는 Reality Cloud Studio 아이콘을 탭하는 것입니다. 그리고 모든 스캔 데이터와 스캔의 모든 이미지 데이터 및 메타데이터가 포함된 .b2g 파일이 Reality Cloud Studio에 업로드됩니다. 이제 웹 브라우저를 사용하여 모든 장치에서 데이터를 작업할 수 있습니다.

Reality Cloud Studio에 여러 스캔 업로드

한 번에 여러 스캔 프로젝트를 업로드하거나 일부를 Reality Cloud Studio에 업로드하려는 경우 "작업" 메뉴를 탭하여 모든 스캔을 확인하세요. 그런 다음 스캔을 길게 눌러 업로드하려는 특정 작업을 선택하세요. "RCS 업로드"를 탭하고 Reality Cloud Studio에서 스캔을 업로드하려는 프로젝트를 선택하세요. "예"를 확인하면 Reality Cloud Studio에서 스캔이 준비됩니다.



현장의 Leica BLK2GO PULSE

배터리가 충전되고, 장치가 완전히 업데이트되었으며, BLK2GO PULSE에 대한 제어 및 보기 모드는 물론 Reality Cloud Studio를 사용한 필드-클라우드 워크플로도 검토했습니다.

BLK2GO PULSE를 현장으로 가져가서 1인칭 스캐닝에 익숙해지는 연습을 해보세요. BLK2GO PULSE는 직관적인 리얼리티 캡처 경험을 제공하도록 설계되었으므로 일단 시작하면 익숙해지기까지 시간이 걸리지 않습니다.

다른 팁이 필요하다면 확인해 보세요. Leica BLK2GO PULSE 모범 사례.

즐거운 스캔 되세요!

– BLK2GO PULSE 제품팀
