문을 나서는 사람들을 효과적으로 치료하고 치유하는 의료 시설은 사회에 필수적입니다. 이러한 시설이 제대로 작동하면 환자가 제대로 관리되고, 의료진이 최선을 다하며, 의료 발전으로 더 나은 의료 성과가 창출됩니다. 의료 발전의 이러한 주기를 계속 유지하려면 형태는 항상 기능을 따라야 하며 항상 치료, 위안 및 치유를 추구하는 병원과 건강 센터를 설계해야 합니다. 헬스케어 컨설팅, 복원, 리모델링, 연구실 디자인 전략, 바이오필릭 디자인 전문 디자인으로, 호크 1955년에 설립된 디자인, 건축, 엔지니어링 및 계획 회사로 "건강, 복지 및 공평한 접근을 지원하고 촉진하는 공간 설계"에 전념하고 있습니다.
최근 우리는 HOK의 수석 디자인 기술 관리자인 Eric Bogenschutz와 그의 프로세스에 대해 이야기했습니다. Leica BLK2GO. Eric은 몇 차례에 걸쳐 오클라호마 주 털사를 방문하여 3D 레이저 스캐너와 펄스 캡처 기술을 사용하여 시설과 공간을 문서화했습니다. 털사로의 첫 번째 여행은 다가오는 개조 공사를 준비하기 위해 Saint Francis 병원을 스캔하는 것이 었습니다. HOK는 보건소 1층을 개조하고 새로운 건물을 추가하여 면적을 확장하고 있습니다.
이 프로젝트에서 Eric은 HOK 팀이 "기존 조건을 정확하고 빠르게 수집할 수 있는 방법이 필요했습니다. 그래서 우리는 대부분의 과제에 대해 BLK2GO를 선택했습니다."라고 언급했습니다.
기존 조건을 문서화하는 것은 HOK의 공간 재설계 작업에 중요한 혁신의 첫 번째 단계 중 하나입니다. 설계 기반으로 정확한 측정이 필요합니다. 이 설계 기반 또는 "기존 조건 모델"은 새로운 건설, 새로운 설계 및 데모 계획 생성의 기초 역할을 합니다. 병원의 범위는 200,000평방피트(18,580평방미터)의 넓은 바닥판으로, 1층의 각 병실과 복도 및 계단통을 스캔합니다. 이렇게 거대하고 활동적인 병원의 프로세스 속도를 높이기 위해 Eric은 BLK2GO로 스캔했습니다.
Eric은 "모든 내부 스캐닝이 하루 만에 완료되었기 때문에 현장 팀이 외부 스캐닝 작업 범위에서 빗방울과 싸우는 데 집중할 수 있었습니다."라고 말했습니다. 그는 지상 레이저 스캐너와 비교할 때 "BLK2GO를 사용하면 과거에 완료할 수 있었던 것과 동일한 양의 작업을 10분의 1의 시간 내에 완료할 수 있습니다"라고 덧붙였습니다. 생산성이 90% 이상 향상되었습니다!
이유는 간단합니다. 별도의 설정 시간이 필요하지 않습니다. BLK2GO를 들고 버튼을 누른 다음 원하는 공간을 통과하세요. Eric은 "삼각대를 설치할 필요가 없다는 점은 큰 장점입니다! 넓은 공간을 이동할 때 휴대용 모바일 장치가 있으면 매우 유용하기 때문입니다."라고 말합니다. 모바일 이미징 레이저 스캐너는 LiDAR 및 Leica Geosystems GrandSLAM 기술을 사용하여 사람이 걷는 동안 공간을 통해 자체를 추적하고 길을 따라 필요한 모든 데이터를 수집합니다. 반면에 지상 레이저 스캐너의 경우 각 개별 스캔에 대해 스캐너를 올바르게 설정하고 배치해야 하지만 BLK2GO에서는 기다릴 필요가 없습니다. Eric은 의료 센터의 각 방을 스캔 경로로 이동할 때 스캐너를 들고 이동하기만 했습니다.
Saint Francis는 스캔해야 할 대규모 프로젝트였지만 활성 의료 센터의 범위는 BLK2GO가 잘 처리하고 신속하게 처리하는 작업이었습니다. 몇 주가 걸릴 수도 있었던 프로젝트가 총 며칠에 걸친 단 한 번의 여행으로 압축되었습니다.
BLK2GO는 작업을 빠르게 완료했을 뿐만 아니라 역시 번거로움이 없었습니다.
총 5초 동안 환자의 병실에 들어가서(환자와 간호사의 승인을 받아) 스캔한 후 나가는 것은 완전히 판도를 바꾸는 일입니다.
Eric은 BLK2GO를 손에 들고 Saint Francis의 1층에 있는 병실, 응급실 및 사무실을 스캔했습니다. 그러나 설정할 것도 없었고 그나 승무원을 따라다니는 케이블도 없었습니다. Eric만이 BLK2GO를 손에 들고 방에서 방으로 활공했습니다. "BLK2GO의 민첩성은 공간에 빠르고 효율적으로 들어갈 수 있는 핵심이었습니다."라고 Eric은 말합니다. "그리고 누구도 자신의 방에 들어와 빠르게 스캔한 다음 돌아서서 순식간에 떠나는 것을 반대하지 않았습니다. 몇 분 동안 정지 상태를 유지해야 하는 지상 스캐너로 활성 응급실을 스캔하려고 하면 많은 재스캔이 필요합니다. BLK2GO를 사용하면 병원 침대가 지나갈 때 멈춰서 다시 스캔할 필요가 없습니다. 환자 관리 및 안전 병원 직원에게는 접근성이 항상 최우선입니다. 움직임을 제한하는 복도에 삼각대를 두지 않는 것이 제 책에서는 윈윈(win-win)입니다!”

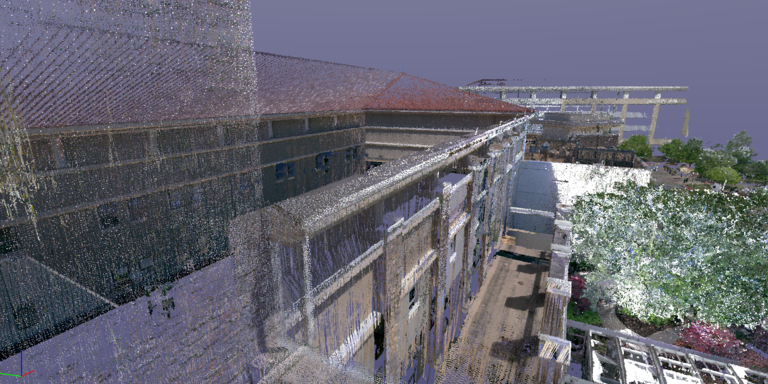

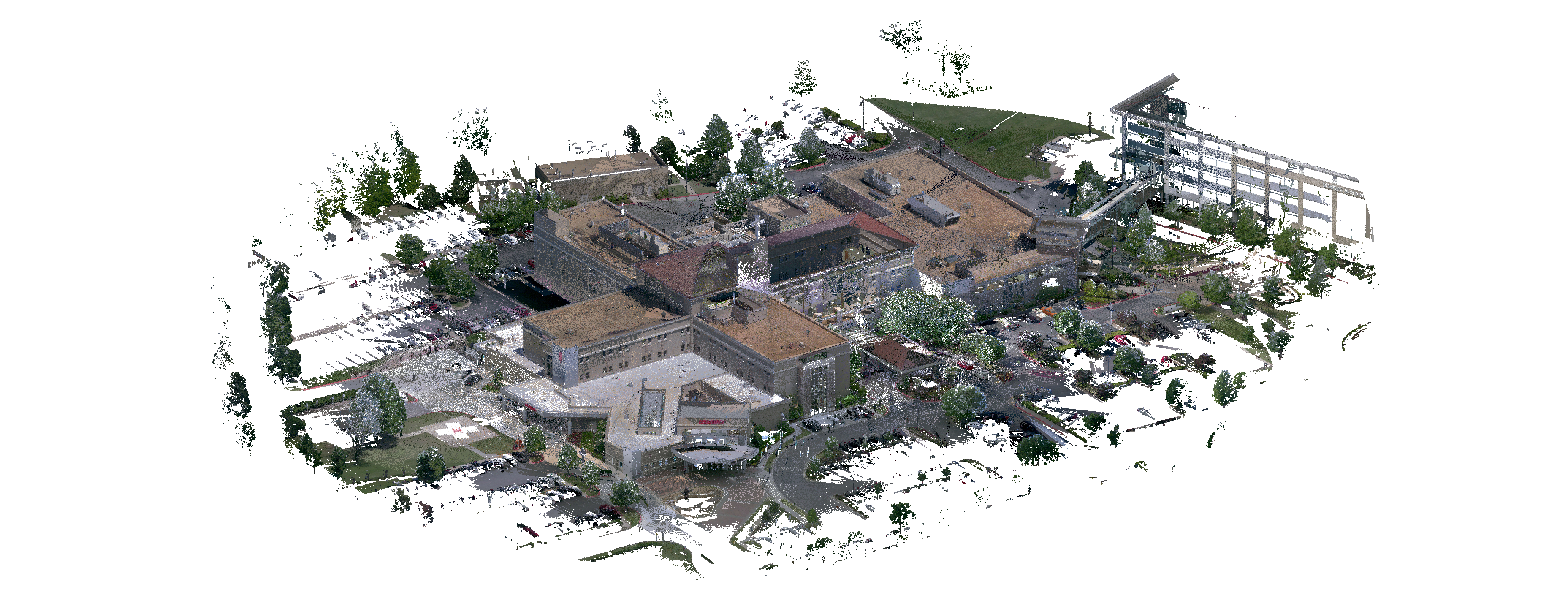

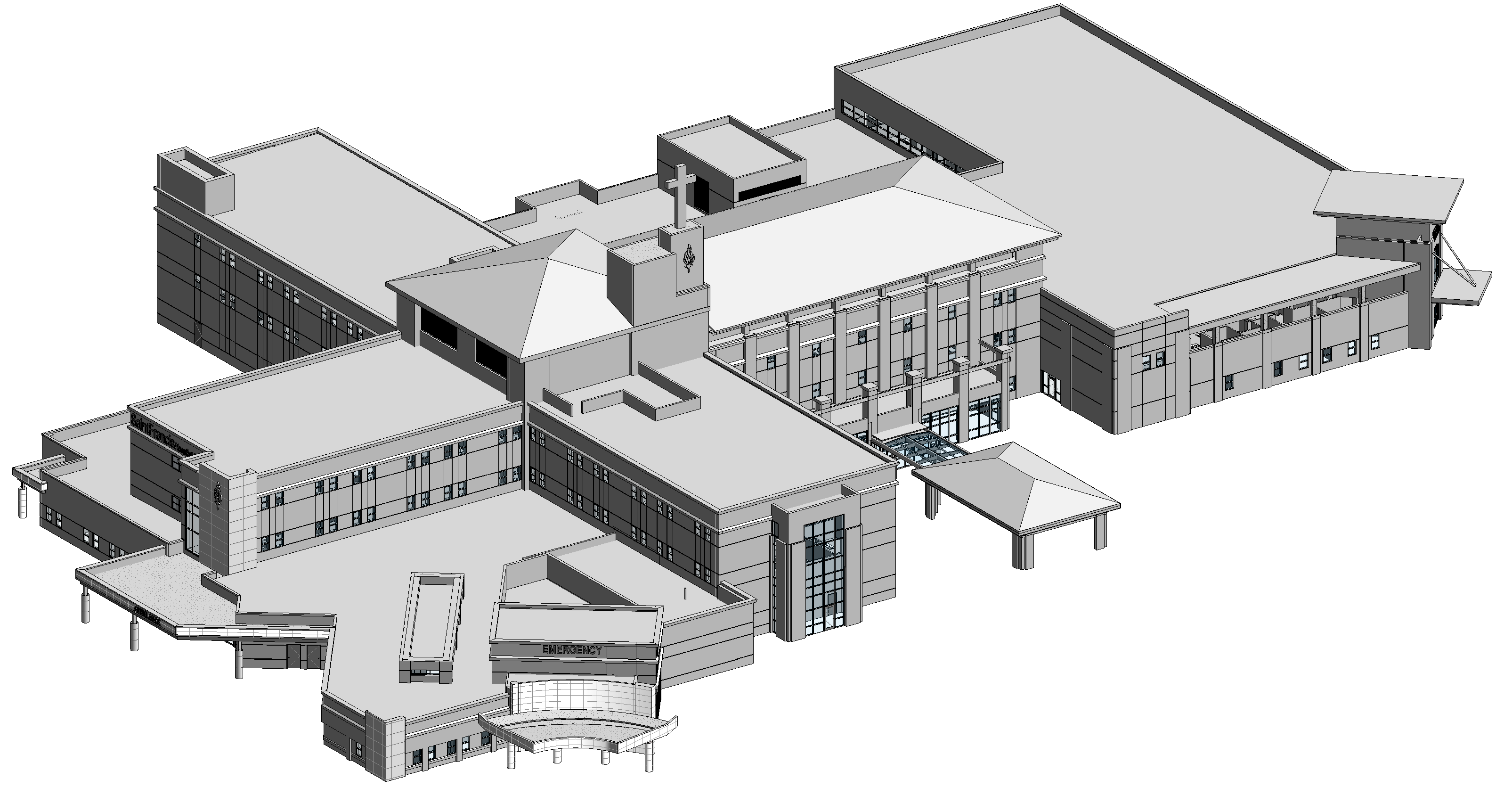

그래서 모바일 스캐너 덕분에 빠른 방문이 가능해졌습니다. 데이터가 수집되자 Eric은 다음 방으로 이동했습니다. "현장 비용 절감과 등록 비용 절감을 고려하면 개별 스캔 위치를 등록하는 것이 아니기 때문에 현장에서 소요되는 시간은 지상 스캐너보다 훨씬 적습니다." 지상 스캐너를 사용하면 각 정적 위치의 개별 스캔을 등록해야 하므로 공간을 등록하고 스캔하는 데 훨씬 더 많은 시간이 걸립니다. 그러나 BLK2GO를 사용하면 넓은 영역을 걷는 동안 계속 스캔하므로 등록 시간이 단축됩니다. "우리 팀은 스캔을 등록하고 워크플로를 Register 360으로 전환한 다음 LGS 및 RCP로 전환합니다. 궁극적으로 팀은 기존 조건 모델이 생성되고 프로젝트와 관련된 모든 설계에 대한 시공 문서의 기반이 되는 Autodesk Revit에서 추적 작업을 수행합니다."

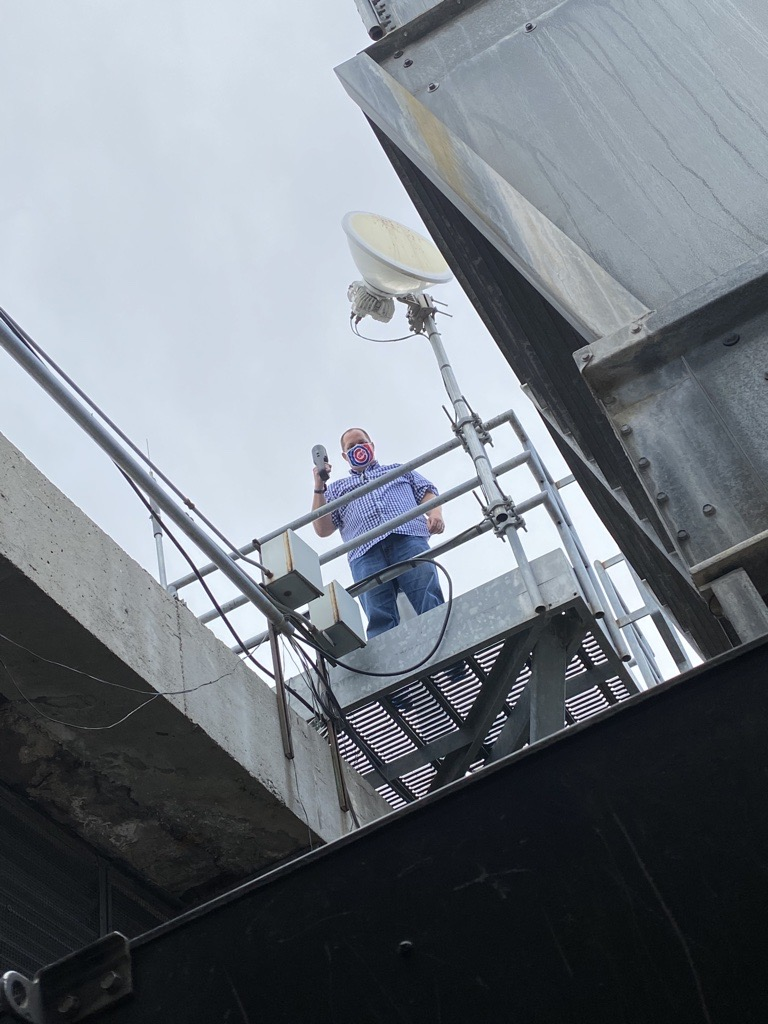

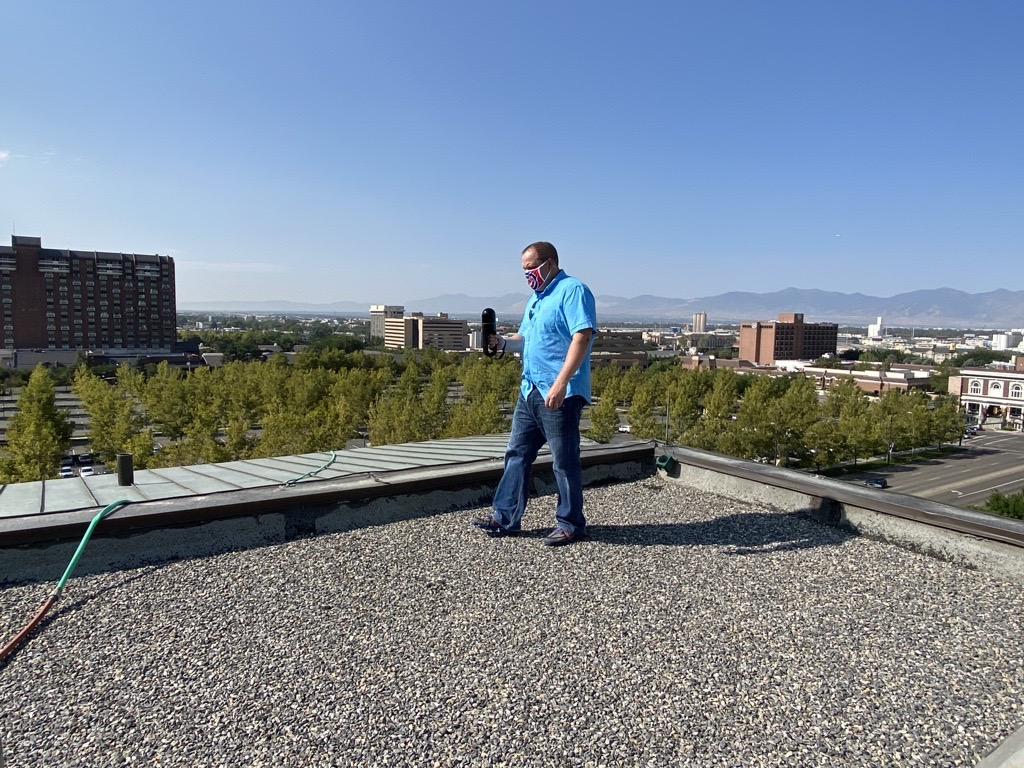

BLK2GO의 속도와 민첩성 덕분에 Eric은 자신이 접근할 수 있는 지붕 부분까지 스캔했습니다. “지붕에 올라갈 수 있다면 스캔할 것입니다.”라고 그는 말했습니다. Saint Francis의 지상층, 계단, 지붕의 기존 상태를 캡처하는 Eric의 작업은 BLK2GO를 손에 쥐고 훨씬 더 빠르고 효율적이며 훨씬 더 재미있게 만들어졌습니다. “물론 직원의 허락과 환자의 동의를 받아 병실과 응급실에 들어갈 때 나는 호기심 많은 표정과 질문을 받았습니다.”라고 Eric은 회상합니다.
“일부 환자들은 휴대용 스캐너를 보고 ‘그렇게 하면 내 기억이 지워질까?’라고 묻더라고요.” 영화 맨인블랙 시리즈에 등장한 장치에 대해 농담을 하기도 했습니다. "환자들과 나는 웃었지만 내 손에 있는 장치는 이동식 레이저 스캐너일 뿐이라고 확신시켰습니다."
어떤 시설이든 재설계와 시공이 원활하게 진행되려면 정확한 데이터가 수집되어야 합니다. Eric이 Tulsa에서 수행한 모든 프로젝트에서 BLK2GO는 효율성과 속도를 위해 선택한 도구였습니다. Eric과 그의 팀은 BLK2GO를 사용하여 Saint Francis와 같은 활동적인 의료 사이트를 스캔하는 것부터 지역 대학과 930제곱미터(10,000평방피트) 저택을 스캔하는 것까지 상당한 생산성 향상을 확인했습니다. 팀은 넓은 공간을 스캔하는 데 소요되는 시간을 크게 줄였으며, 스캔 등록 시간이 단축되어 워크플로이 더욱 빨라졌습니다.
또한 팀은 프로젝트에 필요한 장비도 감소했습니다. Eric의 솔로 프로젝트에는 BLK2GO가 그에게 필요한 전부였습니다. "추가 장비 없이 BLK2GO를 배낭에 넣고 스캔했습니다. BLK2GO의 스캔 속도 덕분에 데이터가 완전한지 확인하기 위해 두 번 스캔할 시간이 있었습니다."
HOK는 팀이 효과적으로 재설계 및 구성을 시작할 수 있도록 설계에 필요한 스캔을 신속하게 제공합니다. BLK2GO를 사용하여 HOK는 프로젝트 속도를 빠르게 올렸고 Eric은 현재 작업 현장을 방문할 때 워크플로의 자율성을 얻었습니다. HOK가 얻은 이러한 효율성, 특히 의료 시설 및 병원에서의 작업은 "병원 건물의 모든 측면을 직원의 건강과 복지를 향상시킬 수 있는 기회로 접근"하는 임무를 계속하는 데 필요한 데이터를 캡처할 수 있는 공간으로 신속하게 이동합니다.
"더 높은 밀도와 매우 정확한 장치를 갖춘 스캐너가 있습니까? 예, 물론입니다. 그러나 우리는 유적지를 문서화하려는 것이 아니라 이미지를 캡처하고 "현장 조사"를 수행하여 데이터를 사용하여 전 세계 어디에서나 가상으로 건물을 방문할 수 있는 프로젝트 팀과 공유하고 있습니다. 우리가 스캔하는 목적과 데이터가 다운스트림에서 어떻게 사용될 것인지 이해하는 한, 우리는 BLK2GO가 제공하는 정확도 수준에 만족합니다. 장치의 속도와 휴대성의 이점이 있습니다.”라고 Eric은 덧붙였습니다.
"HOK에서는 레이저 스캐닝의 사용이 실제 측량 작업을 대체하기 위한 것이 아니라, 전통적으로 여러 팀 구성원을 현장으로 보내 사진과 측정을 찍고 프로세스가 그다지 정확하지 않고 일반적으로 불완전한 데이터 세트가 최종 결과라는 사실을 깨닫는 것을 포함하는 기존 "현장 측량" 워크플로를 대체하기 위한 시작점일 뿐이라는 것을 이해합니다. 우리는 다른 전문 서비스의 사용을 대체하려는 것이 아니라 전체적으로 더 정확하게 문서화되도록 그들의 작업을 우리 서비스로 보완하려고 합니다. 프로젝트.”
