스마트 시티용 GIS 개발과 자산 인벤토리 구축을 15년 이상 해 온 스페인 기업 Fisotec은 복잡한 현장 과제를 해결하는 데 익숙했습니다.
하지만 사실상 거울의 방에 가까운 건물을 레이저로 스캔해 달라는 요청은 전혀 다른 난제였습니다.
바르셀로 극장(Barcelo Theatre)은 한때 마드리드에서 가장 유명한 디스코텍으로, 뉴욕의 Studio 54에 비견되던 장소였습니다. 1930년대 건축적 뿌리를 보여주는 길고 유려한 아르데코 곡선도 특징입니다. 내부에는 1980년대의 번쩍이는 조명, 현란함, 화려함을 포착하기 위해 지어진 1층 댄스홀 중앙에 바닥에서 천장까지 이어지는 거울뿐만 아니라 구석구석 많은 공간이 있습니다. 이곳은 아이콘이자 랜드마크이며 정확한 3D 모델을 만들기가 정말 까다로운 장소입니다. 극장이 문화적 관심 자산으로 등재되기 위해 필요한 이 모델은 해당 건물의 역사적 가치를 인정하고 보호하며 어느 정도 공공 영역에 두는 스페인 정부 내 특별 지정입니다.
Fisotec의 CEO인 José Ruiviejo는 "레이저 스캐너와 거울은 서로 잘 어울리지 않습니다."라고 말했습니다. "거울은 레이저를 반사하고 반사로 인해 중복된 데이터가 생성됩니다."
기존 BIM 모델이 없는 상황에서 Barcelo Theater는 작업을 위해 Fisotec과 Leica Geosystems 3D 레이저 스캐너 장비를 선택했습니다.

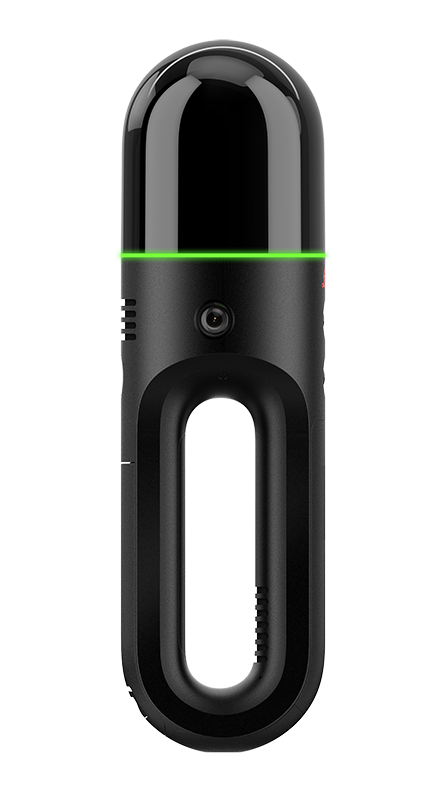

팀은 Leica BLK2GO 휴대용 이미징 레이저 스캐너를 주 장비로 삼아 복잡한 건축 구조를 스캔할 계획을 빠르게 세웠습니다.
Ruiviejo는 “거울을 가릴 수 없다는 점을 명심하세요.”라고 말했습니다. "우리는 스캔하기 전에 계획을 세우고, 건물을 먼저 평가하고, 구조와 경로를 평가하고, 따라야 할 스캔 프로세스를 준비하는 것의 중요성을 배웠습니다."
신중하게 계획한 끝에 팀은 해결책을 찾았습니다.

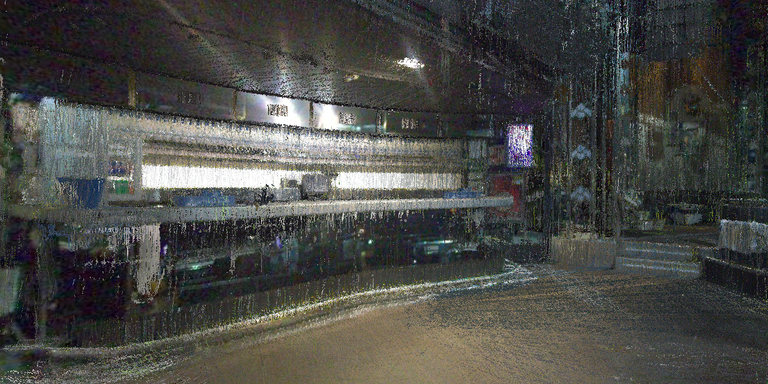

“우리는 가상의 그리드로 공간을 나누고 데이터를 여러 번 캡처한 후 사무실에서 동일한 원리에 따라 데이터를 정리하여 노이즈를 줄이고 품질을 향상시키는 소프트웨어 작업을 했습니다.”라고 그는 계속했습니다. "우리의 워크플로를 지원하기 위해 장치로 여러 장의 사진도 찍었습니다."

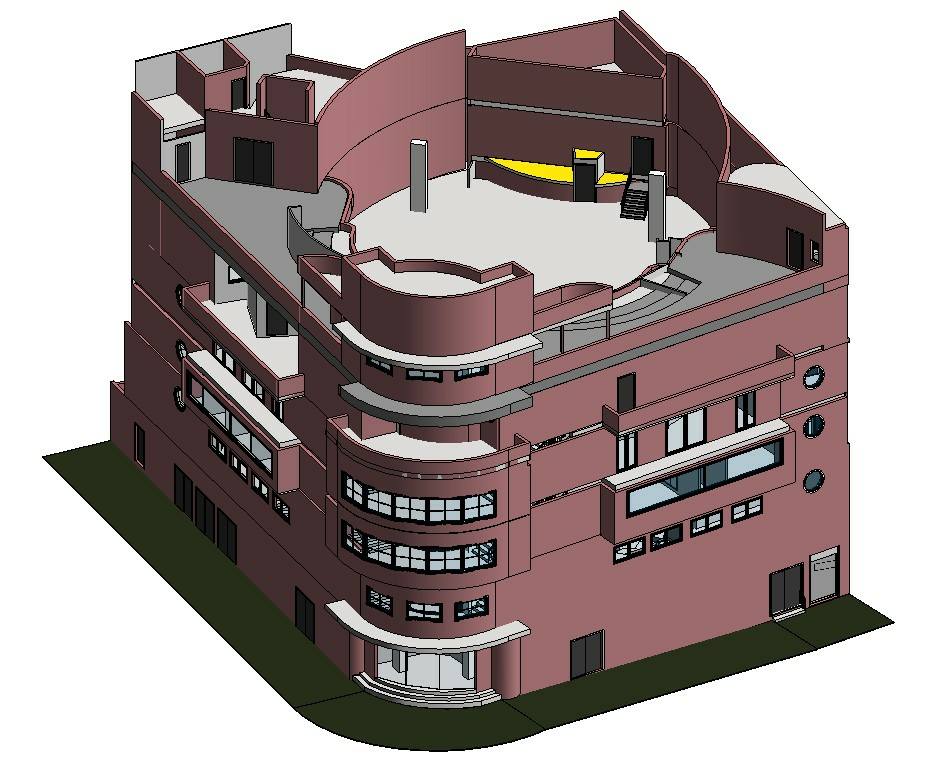

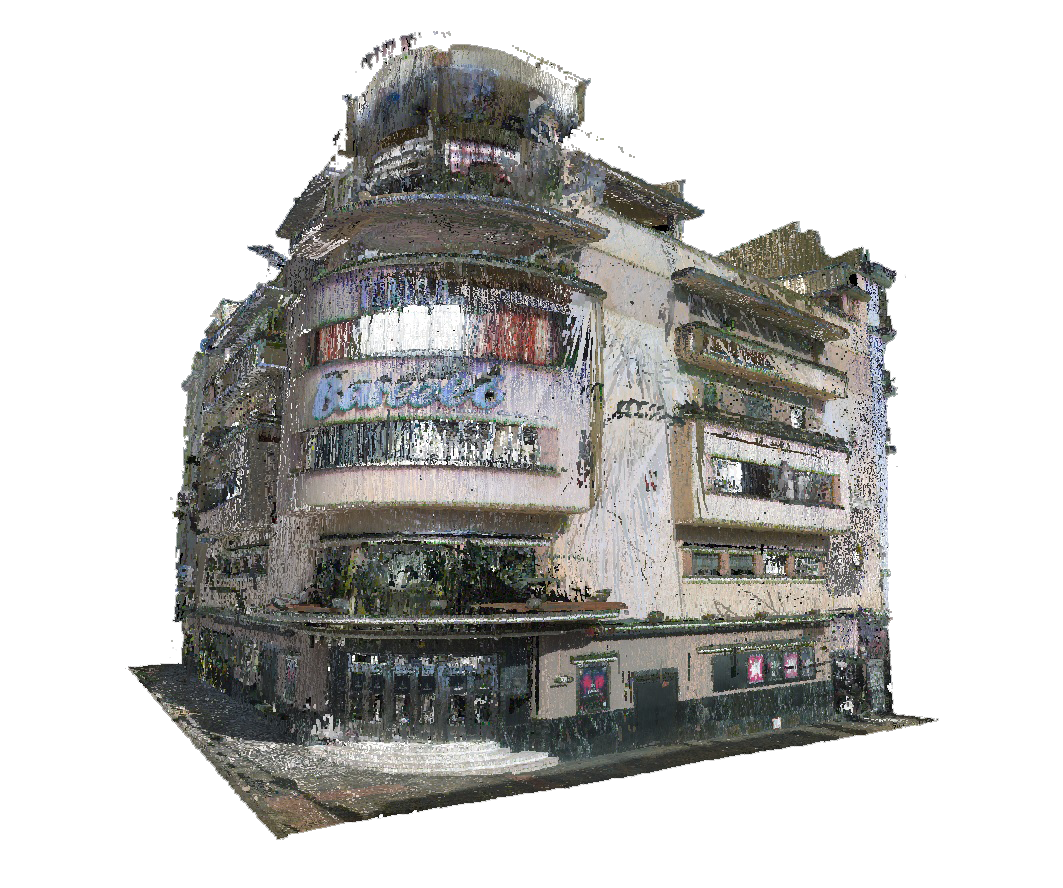

건물 스캔에는 2.5일이 걸렸고, Leica Cyclone REGISTER 360 PLUS BLK 에디션으로 처리하는 데 며칠이 더 필요했습니다. 완전한 BIM 모델 제작에는 몇 주가 더 걸렸습니다.
속도가 강점인 BLK2GO 작업에서는 일반적이지 않은 방식이었지만, 거울이 많은 층에서는 후처리를 위해 최대한 많은 추가 데이터를 확보해야 했습니다.
일반적으로 BLK2GO를 사용하면 하루에 40,000제곱미터 규모의 창고를 스캔하고 1시간 30분 안에 데이터를 처리할 수 있습니다.”라고 Ruiviejo는 말했습니다.
그럼에도 팀은 이 장비가 프로젝트에 필수적이었다고 말했습니다.
Fisotec의 GIS 전문가인 Fernando Cobo는 "지금까지 우리가 수행한 가장 복잡한 프로젝트 중 하나임에도 불구하고 BLK2GO는 경로를 시각화하는 동시에 데이터를 캡처하기 쉽기 때문에 작업을 쉽게 만들었습니다."라고 말했습니다.
Ruiviejo는 Leica Geosystems에 “이 경험은 우리가 결코 잊지 못할 경험이었습니다.”라고 말했습니다. “그러나 우리 팀은 건물 크기, 특히 이러한 유형의 건축에 대한 스캐닝을 준비하는 방법을 통해 배웠습니다. 이제 우리는 26개 건물로 구성된 대규모 프로젝트를 시작할 예정이며, 이 모든 교훈을 실천에 옮길 것입니다.”
믹스에 Reality Cloud Studio 추가
Fisotec은 다양한 프로젝트에서 Leica BLK360, Pegasus TRK 700 EVO 및 Leica RTC360을 사용한 Leica Geosystems 기술에 대해 낯설지 않습니다. 이번 프로젝트는 BLK2GO를 활용한 첫 대형 작업이었고, Reality Cloud Studio를 함께 사용해 볼 기회가 생기자 팀은 바로 받아들였습니다.
Cobo는 "개념 증명을 시작하자마자 BLK2GO와 사랑에 빠졌습니다."라고 말했습니다. “Reality Cloud Studio를 사용하는 데 몇 주가 걸렸습니다. 결과는 놀라웠습니다. 특히 고객에게 깊은 인상을 주고 싶다면 더욱 그렇습니다.”
Cobo는 클라우드 애플리케이션의 자동 메싱, 정리, 객체 이동 기능이 특히 유용하다고 지적했습니다.
"우리는 여전히 모든 기능을 학습하고 있지만 지금까지 자동 메시는 훌륭하고 생성하기 쉽습니다."라고 그는 Leica Geosystems에 말했습니다. "BLK2GO와 같은 휴대용 장치를 사용하면 소음이 항상 존재한다는 점을 고려하면 정말 인상적인 것 중 하나는 소음 감소입니다."
그는 또한 필드-클라우드 업로드가 데이터 시각화를 더 빨리 시작하여 효율성을 높이는 데 도움이 될 뿐만 아니라 고객에게 다른 방법보다 더 빠르게 작업 내용을 보여줄 수 있다는 점에 주목했습니다.
가장 최근에는 Reality Cloud Studio를 사용하여 물류 전용 산업 단지, 발렌시아의 폐수 처리장, Alcaudete의 Santa Maria la Mayor 교회 스캔을 선보였습니다.
Ruiviejo는 “모든 고객이 매우 만족했습니다.”라고 말했습니다.
Barcelo Theatre 프로젝트를 마친 Fisotec 팀은 다음 도전을 준비하고 있습니다.
Cobo는 "각 스캐닝 프로젝트에는 성, 단일 건물, 버스 정류장에 이르기까지 고유한 특성이 있습니다."라고 말했습니다. "스캔은 결코 지루하지 않습니다."
