잘 문서화되어 전시되어 있는 Underground Railroad 유적지(미국 역사의 중요한 부분이 물리적으로 남아 있는 유적)는 여전히 미국 전역의 거리, 교회, 건물에 존재합니다.

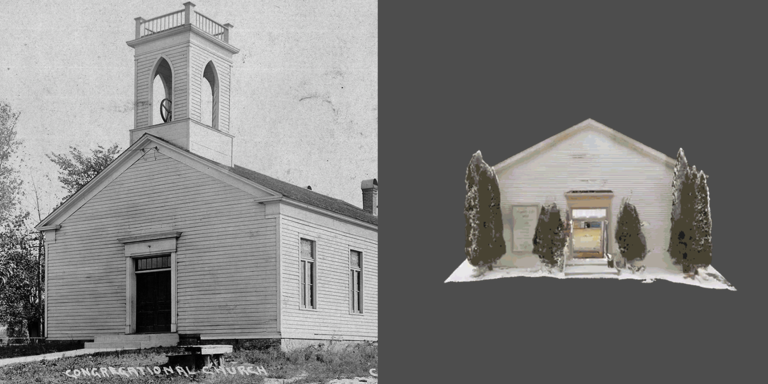

1853년에 건설된 일리노이 주 크레타 섬의 크레타 회중 교회는 노예들이 미국 노예 제도에서 탈출하여 자유를 얻도록 도왔던 19세기에 형성된 네트워크와의 연결을 유지하면서 박물관으로 계속 변모하고 있습니다.
오늘날 미국에 여전히 존재하는 일부 구조물은 정보를 공유하고, 피난처, 음식, 휴식 및 자유를 향한 방향을 제공하는 장소 역할을 하는 다양한 건물, 집, 도로 및 공간으로 구성된 다양한 숨겨진 네트워크인 지하 철도와 연결되어 있는 것으로 입증되었으며, 노예 소유자와 대중의 지식에서 안전하게 숨겨졌습니다.
2018년에 국립공원관리청은 크레타 회중교회를 자유를 위한 국립 네트워크(National Network to Freedom) 지역으로 공식 지정했습니다.
Gannett Fleming-TranSystems 그리고 크레타 지역 역사 협회 일리노이주에서는 이 역사가 다음 세대에도 계속해서 남아 있도록 이 장소를 문서화하고 있습니다.
우리는 어떻게 Leica BLK360 개조 공사가 시작되기 전에 교회를 디지털화하고 Gannett Fleming-TranSystems의 무인 항공기 시스템(UAS) 프로그램 디렉터인 Steven Youschak 및 수석 부사장인 Todd Herman과 함께 운송 및 엔지니어링 회사에 대한 프로젝트의 의미를 탐색하는 데 사용되었습니다.

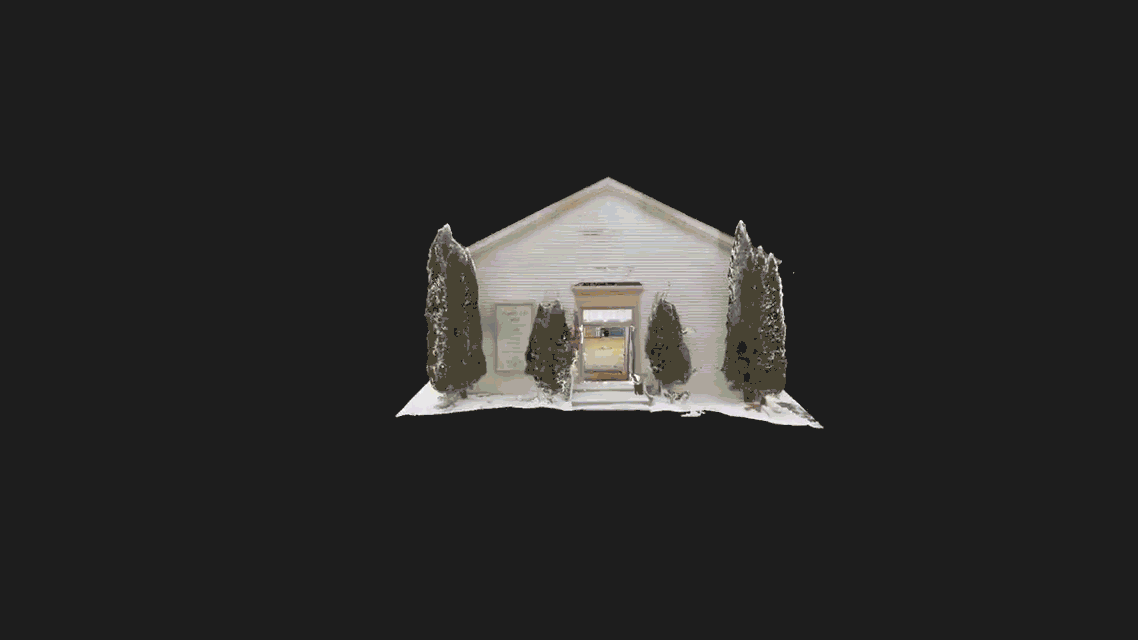

클릭 여기 전체 플라이스루를 보려면
역사 디지털화에 관한 Gannett Fleming-TranSystems와의 Q&A
TranSystems의 크레타 교회 프로젝트 디지털화는 어떻게 시작되었나요?
스티븐: 글쎄요, 우리 시카고 사무실의 몇몇 사람들은 지역 사회에 적극적으로 참여하고 있습니다. 이 프로젝트를 위해 우리 팀원 중 한 명인 Michael Wiater(시카고 부사장)가 Reality Capture 팀에 연락했습니다. 목표는 구조의 상당 부분을 제거하는 대규모 재활 작업이 시작되기 전에 교회의 3D 스캔을 수행하여 원래 교회 건축에 대한 영구 기록을 문서화하고 보존할 수 있는 가능성을 탐색하는 것이었습니다.
Michael은 또한 Crete Area Historical Society의 이사로도 활동하고 있습니다. 그는 건물의 역사를 우리와 공유했고 우리는 역사 보존 프로젝트에 대한 작업을 더욱 확장하고 싶다는 것을 알았습니다. 지금까지 우리의 리얼리티 캡처 팀은 노후된 교량을 문서화하고 복원하는 작업을 수행해 왔으며 그 중 다수는 19세기 초부터 사용되었습니다.
그렇다면 팀은 유적지를 캡처하는 데 익숙합니까?
토드: 네, 하지만 이 프로젝트의 독특한 점은 이전에는 역사 보존 작업을 할 때 수리 및 유지 관리를 위해 역사 교량을 사진으로 기록했다는 것입니다.

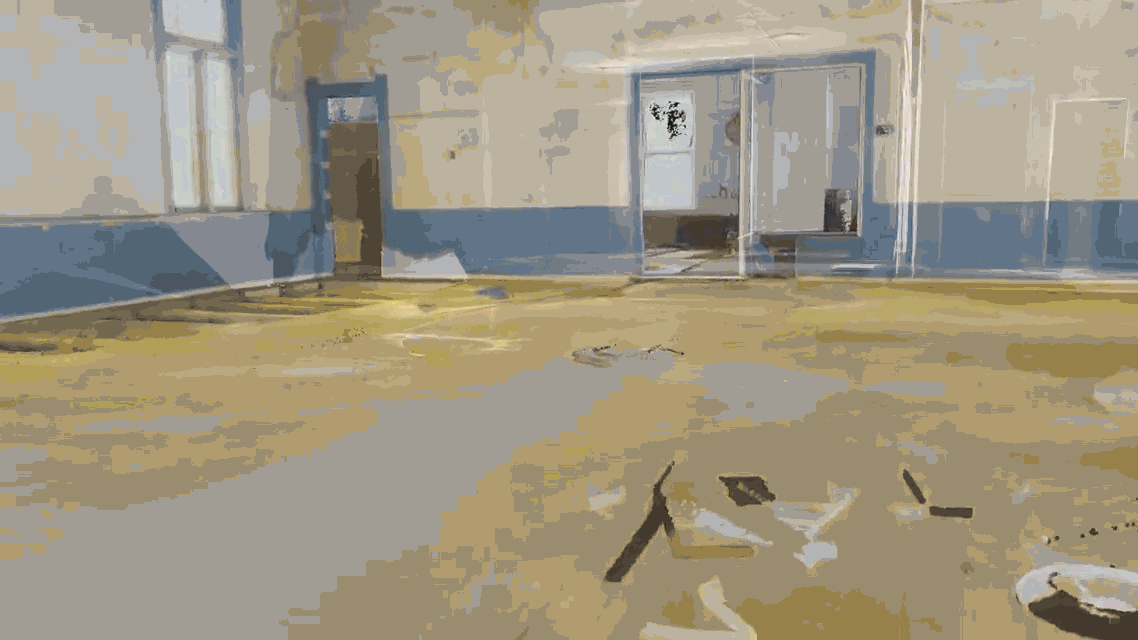

BLK360를 통해 우리는 청중이 교회의 예전 모습을 볼 수 있는 공간을 포착했습니다. 크레타교회는 당시 건물을 차지하고 있던 지하철도 부지였기 때문에 역사적 의미가 크다. 교회 내부의 디지털 트윈은 박물관에 전시되어 사람들이 개조 공사가 시작되기 전에 건물의 원래 상태를 볼 수 있습니다.
이 작업에 BLK360를 선택한 이유는 무엇입니까?
토드: 이 작업을 위해 스캐너를 선택할 때 우리는 유연성과 '가시선', 즉 평방 피트에 관해 물리적으로 작업해야 하는 것과 단일 스캔 중에 스캐너가 캡처할 수 있는 영역의 양을 찾고 있었습니다. 이 사이트의 경우 공간이 상당히 작고 제한적이었습니다. 우리는 스캔과 겹치는 부분을 만들어야 한다는 것을 알고 BLK360 스캐너를 선택했습니다.
Ryan Fiol은 그 크기 때문에 현장에 도착했을 때 바닥 아래의 크롤링 공간에 들어가서 스캔하여 기초의 세부 사항을 캡처하고 그 아래의 트러스와 바닥 빔 및 그 상태를 문서화할 수 있었습니다. BLK360를 사용하면 노트북과 iPad에 연결할 수 있습니다. 이 프로젝트에서는 데이터를 실시간으로 보려면 연결이 필요했습니다. 모든 것이 꽤 매끄럽게 진행되었습니다!
리얼리티 캡쳐팀을 찾기 위해 교회를 스캔하는 과정은 어땠나요? 리노베이션이 진행 중이어서 서둘러 모든 것을 포착했나요?
토드: 우리 Ryan Fiol이 BLK360를 사용하여 캡처 작업을 수행했습니다. 스캔하기 전에 크레타 교회 팀은 건물에서 모든 것을 제거했습니다. 안전상의 문제로 바닥을 교체해야 했습니다. 따라서 Ryan은 위험에 처하지 않았지만 원래 아키텍처를 그대로 유지하면서 모든 것을 그대로 캡처할 수 있는 능력이 프로젝트를 훨씬 더 중요하게 만들었습니다.
Ryan은 교회의 윗부분에 도달할 수 있었지만 천장에는 올라갈 수 없었지만 BLK360의 범위 때문에 1층과 윗부분에서 캡처한 스캔은 Ryan이 바닥 장선과 같은 바닥 아래 영역 외에도 천장의 건축물을 캡처할 수 있음을 의미했습니다.
교회의 첫 번째 스캔부터 완성된 플라이쓰루까지의 과정은 어땠나요?
토드: 사이트를 스캔하는 일반적인 절차에는 먼저 클라이언트와 Google 어스에서 제공한 사진을 사용하는 작업이 포함됩니다. 이 사진을 통해 우리는 프로젝트의 범위, 설정, 현장의 다양한 측면을 분석합니다.
거기에서 우리는 현장에서 스캔할 위치를 예측하고 중복 가능성을 주의 깊게 살펴보고 현장에서 한 번 수행해야 하는 스캔 횟수를 예상합니다. 물론 현장에 도착하면 조정이 필요할 수도 있지만, 현장에 도착하기 전에 전략을 세우면 프로세스가 최대한 원활하게 진행될 수 있습니다.
Ryan이 교회 전체를 스캔한 후 우리는 Leica Cyclone REGISTER 360 PLUS 데이터를 처리하고 포인트 클라우드를 생성합니다. 그런 다음 .b2g 파일과 함께 작동하는 다운로드 가능한 도구를 사용하여 스틸 이미지를 플라이스루(fly-through) 이미지로 변환했습니다.
Gannett Fleming-TranSystems의 사명에 보존 프로젝트가 중요한 이유는 무엇입니까? 이 데이터를 제공하기 위해 Crete Area Historical Society와 협력하는 것이 왜 중요했습니까?
토드: TranSystems에서는 교통을 지역 사회에 대한 서비스로 간주합니다. 새로운 고속도로를 건설하든 오래된 역사 유적지 복원을 돕든 우리는 프로젝트를 사람들에게 큰 가치를 제공할 수 있는 기회로 봅니다.
스티븐: 우리는 기술이 일반 사람이 결코 보거나 경험할 수 없는 방식으로 이러한 역사를 어떻게 보여줄 수 있는지 놀랍습니다. 특히, 크레타 교회 프로젝트를 통해 우리는 노예 제도에서 탈출한 사람들에게 봉사했던 건물의 원래 건축물에 대한 디지털 모델을 제공할 수 있으며 사람들은 이를 여러 세대에 걸쳐 볼 수 있게 될 것입니다. 이 프로젝트를 통해 데이터와 기록은 계속 유지됩니다.
역사 보존 포트폴리오에 정확한 디지털 트윈을 추가할 준비가 되셨나요? 리얼리티 캡처 장치 Leica BLK 시리즈에 대해 자세히 알아보십시오. 여기.
Gannett Fleming-TranSystems 및 Crete Congregational Church에 대한 Steven Youschak의 원본 게시물을 읽어보세요. 여기.
