레이저 스캐너 또는 이미저? 고유한 기능 분석

측정 및 측량 작업에 있어 모든 경우에 적용할 수 있는 일률적인 솔루션은 없습니다. 작업에 적합한 도구는 프로젝트의 특정 요구 사항, 원하는 정확도 수준, 필요한 결과물 등 다양한 요소에 따라 달라집니다.

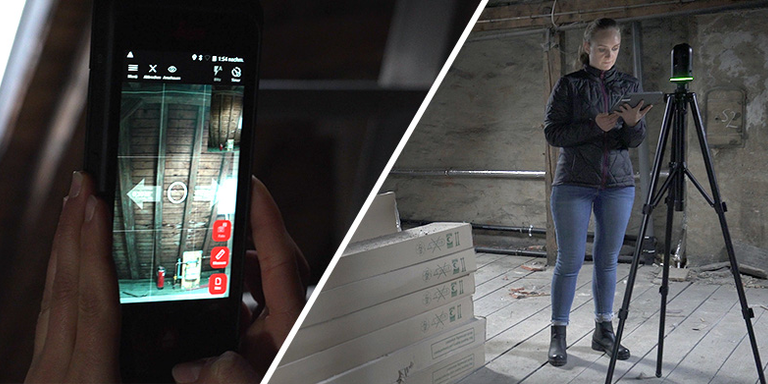

이 기사에서는 레이저 스캐너와 이미저의 주요 차이점을 설명합니다. Leica Geosystems의 리얼리티 캡처 포트폴리오 내에서 인기 있고 혁신적인 두 가지 제품을 비교하여 실용적인 예를 사용하겠습니다. Leica BLK360 그리고 Leica BLK3D.

기술적으로는 다르지만 레이저 스캐너와 이미저는 상호보완적인 기술입니다. 성공적인 측량사는 두 가지를 모두 사용합니다.

그렇다면 주요 기술적 차이점은 무엇이며, 어떤 결과물을 기대할 수 있으며, 해당 작업을 위해 어떤 것을 선택해야 합니까?



레이저 스캐너와 이미저: 기술적 차이점은 무엇입니까?

레이저 스캐너와 이미저는 주로 현실을 포착하는 방식에 따라 구별됩니다.

레이저 스캐너는 플랫폼, 일반적으로 삼각대, 차량 또는 휴대용 장치에 장착된 센서에서 레이저 펄스를 방출하는 LiDAR(빛 감지 및 범위 지정) 기술을 사용하여 작동합니다.

이와 대조적으로 이미저는 드론을 사용하여 지상이나 공중에서 캡처한 사진 이미지의 공간 정보를 해석하는 기술인 사진 측량에 의존하는 카메라 시스템입니다.





그렇다면 레이저 스캐너는 어떻게 작동합니까?

레이저 스캐너는 레이저 펄스를 체계적인 패턴으로 유도하는 회전 거울을 사용합니다. 레이저 펄스가 물체에 닿으면 스캐너 쪽으로 반사되어 각 펄스가 물체에 도달했다가 돌아오는 데 걸리는 시간을 측정합니다. 소위 "비행 시간" 데이터는 빛의 속도를 기반으로 물체까지의 거리를 계산하는 데 사용됩니다.

최신 레이저 스캐너는 초당 수천 번의 판독을 수행합니다. 예를 들어 Leica BLK360는 초당 680,000개의 레이저를 방출합니다. 이를 통해 스캐너는 조밀한 거리 측정 그리드를 캡처하고 스캔한 주변 환경에 대한 매우 정확한 3D 포인트 클라우드를 생성할 수 있습니다.

전용 소프트웨어를 사용하면 포인트 클라우드 데이터를 측량부터 가상 현실 및 문화유산 보존에 이르기까지 다양한 산업 전반에 걸쳐 귀중한 통찰력과 실용적인 응용 프로그램으로 변환할 수 있습니다. 따라서 레이저 스캐너는 3D 모델, 평면도, BIM 모델 및 가상 투어를 제작하는 데 이상적입니다.

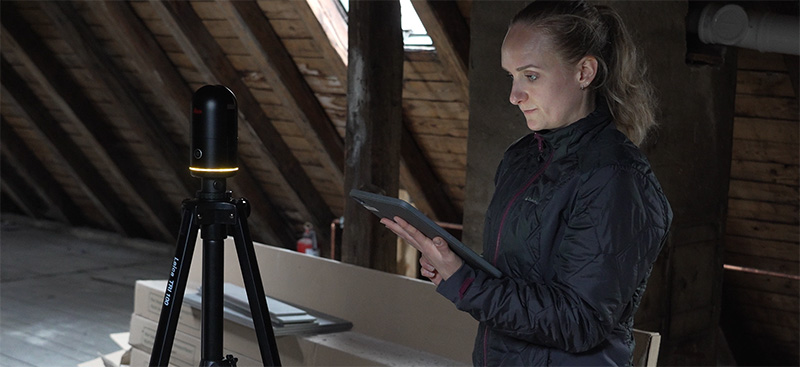

BLK360와 같은 레이저 스캐너를 사용하면 어떤 이점이 있습니까?

가장 큰 이점은 현장에서 속도와 시간이 절약된다는 것입니다. Leica BLK360는 시중에서 가장 빠른 이미징 레이저 스캐너로 20초 만에 구형 이미지로 전체 스캔을 캡처합니다. 추가로 시각적 관성 시스템(VIS) 기술, 사이트를 떠나기 전에 데이터 세트가 완료되었는지 확인하기 위해 스캔이 자동으로 결합됩니다. 이는 스캔을 반복하거나 더 많은 측정값을 수집하기 위해 현장으로 돌아가지 않는다는 것을 의미합니다!

또한 Leica Cyclone FIELD 360 모바일 앱을 사용하면 사용자는 태블릿이나 스마트폰에서 스캐너를 제어하는 ​​동시에 현장에서 수행되는 작업에 대한 전체 개요 및 제어를 얻을 수 있습니다. 예를 들어, 포인트 클라우드의 미리보기를 보고, 그림자 원뿔이 있는지 확인하고, 필요한 경우 데이터 수집을 반복하거나, 데이터를 삭제하여 파일 크기를 줄일 수 있습니다. 유용한 정보로 데이터를 풍부하게 하기 위해 다양한 유형의 위치 태그를 추가하는 것도 가능합니다. 이를 통해 사이트에 소요되는 시간을 대폭 줄이고 데이터의 전반적인 품질을 향상시킬 수 있습니다.





그렇다면 이미저는 어떻게 작동하나요?

이미저는 레이저 스캐너와 다르게 작동합니다. 레이저 스캐너가 적극적으로 빛을 방출하고 빛이 돌아오는 시간을 측정하는 반면, 이미저는 약간 다른 관점에서 동일한 장면의 스테레오 이미지를 캡처하여 측정 가능한 3D 이미지로 변환합니다. 이는 우리의 뇌가 하나가 아닌 두 눈을 사용하여 깊이를 파악하는 방식과 유사하게 작동합니다.

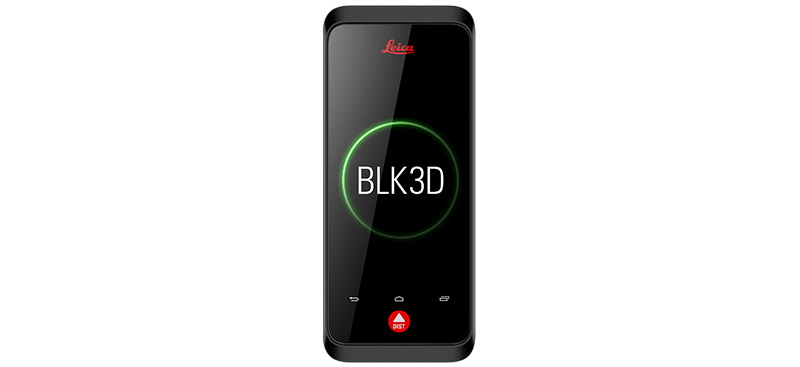

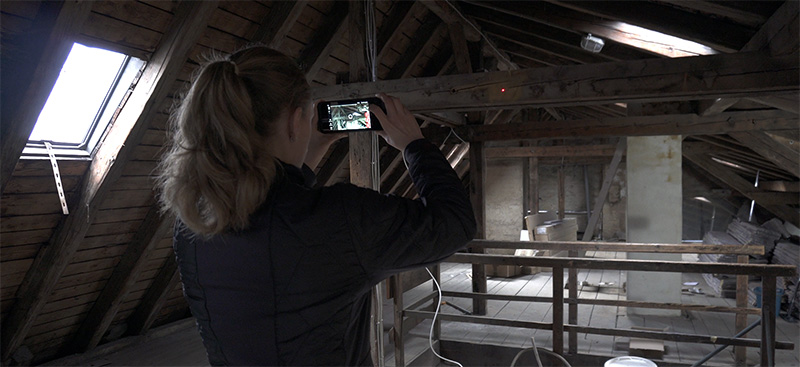

이미저에는 일반적으로 동일한 장면에 대해 두 개 이상의 이미지를 동시에 캡처하는 두 개 이상의 카메라가 장착되어 있습니다. BLK3D 같은 이미저에는 두 대의 카메라가 장착되어 있으며 캡처 과정은 스마트폰으로 사진을 찍는 것과 다르지 않습니다. 사용자는 한 쌍의 스테레오 이미지(단일 샷)만 캡처하거나 여러 쌍(다중 샷)을 캡처하도록 결정할 수 있습니다. 이 선택은 측정의 정확도에 영향을 미치며, 다중 샷이 더 정확합니다. 온보드 소프트웨어는 이러한 이미지의 일반적인 특징을 식별하고 사용자에게 측정 가능한 3D 이미지를 제공합니다.





이미지로 무엇을 할 수 있나요?

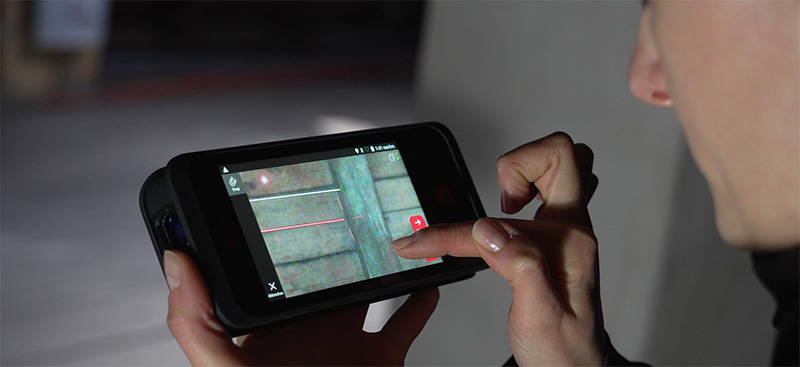

그런 다음 사용자는 3D 이미저에서 치수를 추출할 수 있습니다. 예를 들어 사용자가 건물 외관을 캡처한 경우 나중에 발코니의 높이, 너비, 깊이와 같은 치수를 추출할 수 있습니다.

Leica BLK3D의 경우 두 대의 카메라가 보정됩니다. 이는 두 카메라 사이의 거리가 시스템에 알려져 있고 생성된 3D 이미지의 크기가 이미 조정되어 있음을 의미합니다. 따라서 사용자는 척도나 기준 측정을 추가하지 않고도 사진에서 직접 측정할 수 있습니다.





BLK3D와 같은 이미저를 사용하면 어떤 이점이 있습니까?

BLK3D와 같은 3D 이미저는 추정 시 현장에서 소요되는 시간을 대폭 줄여줍니다. 일반적으로 건설 회사는 개축 프로젝트와 같이 기존 건물에 대한 사전 검사를 수행해야 할 때 BLK3D를 선택합니다. 첫 번째 검사 중에 고객에게 견적을 제공하고 필요한 재료의 양을 계획하기 위해 측정값을 신속하게 추출해야 합니다. 이러한 맥락에서 BLK3D는 현장에서 이미지를 캡처하는 데 사용되며 나중에 BLK3D 데스크톱 소프트웨어를 사용하여 사무실에서 측정값을 추출합니다.

가장 큰 판매 포인트는 BLK3D가 정확한 측정을 신속하게 수행할 수 있다는 것입니다. 실내 응용 분야의 경우 오류가 몇 밀리미터, 실외 응용 분야의 경우 몇 센티미터에 불과하므로 일반적으로 추정하기에 충분히 정확합니다. 기존의 비디지털 측정 방법(거리 측정기 또는 테이프 등)에 비해 BLK3D는 훨씬 빠르면서도 사용자 친화적입니다.

BLK3D와 같은 이미저의 또 다른 이점은 기존 방법으로는 측정할 수 없는 측정을 수행할 수 있다는 것입니다. 예를 들어, 지붕 돌출부가 없는 건물의 높이를 어떻게 측정합니까? BLK3D를 사용하면 사진만으로도 가능합니다.




그렇다면 이미저와 레이저 스캐너 중에서 어떻게 선택합니까?

다른 것 대신에 하나를 사용하기로 한 결정은 프로젝트 요구 사항과 필요한 결과물에 따라 달라집니다. 이미저와 레이저 스캐너는 상호 보완적인 기술입니다. 각각의 장점이 있으므로 사용자는 주어진 상황에 가장 적합한 도구를 선택해야 합니다.

건축가부터 유틸리티 회사까지 성공한 전문가들은 툴킷에 이미저와 레이저 스캐너를 모두 갖고 있으며 필요한 출력과 직면한 프로젝트 단계에 따라 둘 중 하나를 사용하도록 선택합니다.

실용적인 예를 제공하기 위해 BLK3D는 최대 4층까지의 작은 건물 내부 또는 정면에 대한 개조 또는 건설 프로젝트 작업을 수행할 때 견적에 적합합니다. 현재 상태를 문서화하거나 현장에서 치수를 신속하게 추출해야 할 때 훌륭한 동반자입니다. 또한 BLK3D를 사용하면 측정값을 CAD 형식으로 직접 내보내고 사무실에서 계속 효율적으로 작업할 수 있습니다. 리얼리티 캡처라는 단어에 처음으로 접근하는 모든 사람에게 훌륭한 솔루션입니다.

대규모 프로젝트와 건물의 경우 포인트 클라우드를 사용하면 측정 및 문서화에 소요되는 시간을 크게 줄일 수 있습니다. BLK360는 사용하기 쉽고 크기가 작기 때문에 레이저 스캐닝에 대한 이전 경험이 없는 경우에도 완벽한 솔루션입니다. 포인트 클라우드에서는 높은 정확도(10m 거리에서 4mm)로 치수를 측정하는 것이 가능합니다. 또한 데이터를 설계, 시공, 분석의 기초로 사용하거나 디지털 기록으로 사용할 수 있는 정확한 3D 모델로 변환할 수도 있습니다. 현장에서 효율성을 높이고 결과물을 한 단계 더 발전시키는 것이 목표라면 훌륭한 동반자입니다.



BLK360 및 BLK3D에 대해 자세히 알아보기 여기.
