BLK3D: 정확도 모범 사례

리얼리티 캡처 워크플로는 BLK3D의 핵심 기능인 입체 사진 측량을 통한 실시간 측정을 활용합니다. 대부분의 다른 측정 장치와 마찬가지로 최고의 정확도와 일관된 결과를 얻으려면 여러 가지 요소를 고려해야 합니다. 줄자나 레이저 거리 측정기도 마찬가지지만, 그런 도구의 주의 사항은 이미 "상식"으로 통합니다.

아래에서 BLK3D로 측정할 때 최고의 정확도를 얻기 위한 모범 사례를 자세히 소개합니다.

Leica BLK3D 정확도 모범 사례

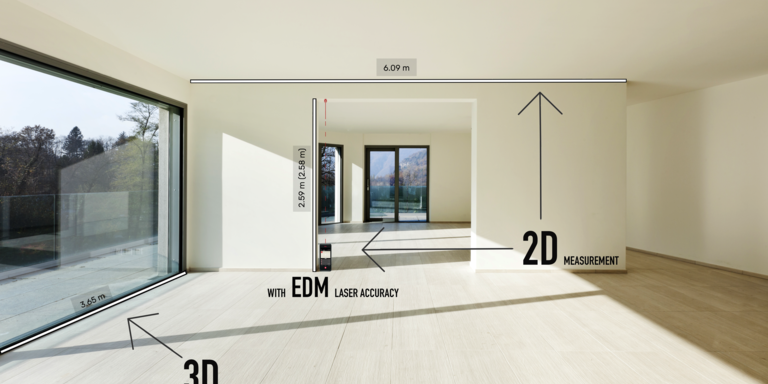

BLK3D 화면 내 측정의 정확도는 세 가지 변수의 영향을 받습니다.

1. 측정 대상까지의 거리.
2. 싱글샷 vs 멀티샷: 측정점 계산에 쓰이는 3D 이미지의 촬영 횟수와 촬영 간 기준선(베이스라인)입니다.
3. 촬영 각도: 측정 대상을 향한 Leica BLK3D의 방향(2D 측정 vs 3D 측정)

무엇보다도, 가까이 있을수록 측정값이 더 정확해집니다.

더 나은 해상도와 더 선명한 디테일을 얻을 수 있습니다.

최고의 정확도를 얻으려면 측정하려는 물체에 최대한 가까이 다가가십시오. 측정할 영역이 넓다면 몇 개의 작은 구역으로 나누어 촬영하세요.

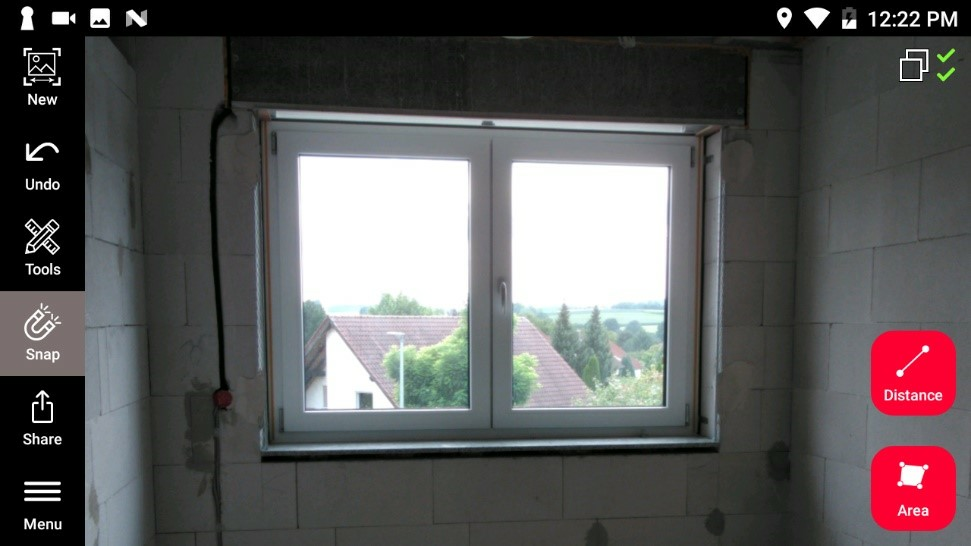

그림 1 물체까지의 거리(m, ft) 2.5m, 8.2'

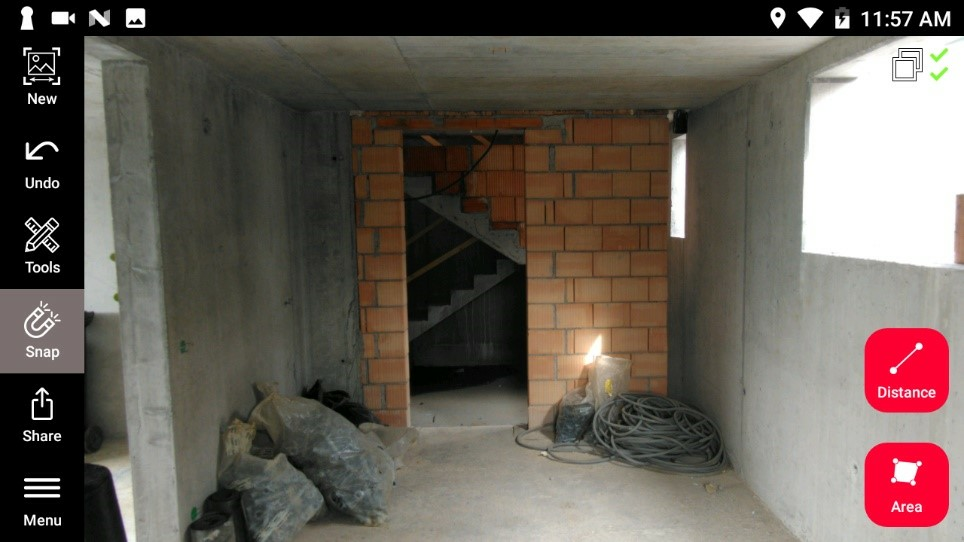

그림 2 물체까지의 거리(m, ft) 5.0m, 16.4'

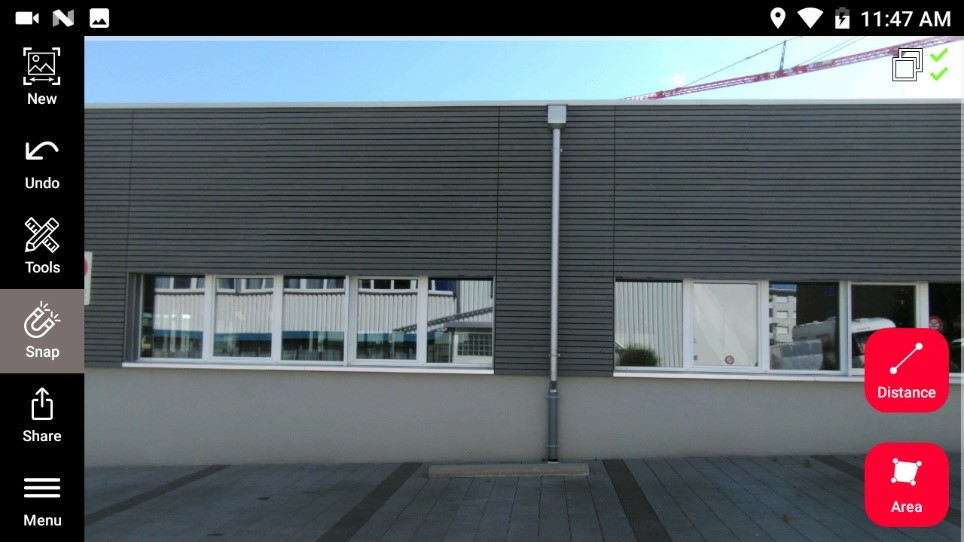

그림 3 물체까지의 거리(m, ft) 7.5m, 24.6'

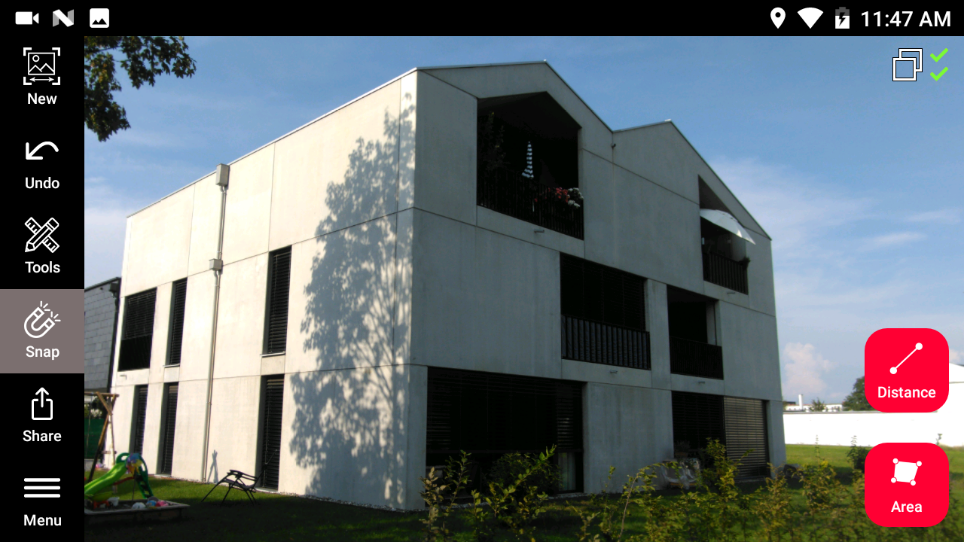

그림 4 물체까지의 거리(m, ft) 15.0m, 49.2'

최상의 결과를 위한 멀티샷

2.5m/8.2ft 이상의 거리를 측정하는 경우 항상 멀티샷 기능을 사용하는 것이 좋습니다. 멀티샷은 위치를 조금씩 바꿔 가며 한 장면을 연속으로 촬영하는 방식입니다. 여러 장을 찍으면 사진 쌍 사이의 기선(baseline) 거리가 길어져, 측정값을 계산하는 사진 측량 알고리즘의 정확도가 높아집니다. 특히 먼 거리에서 효과가 큽니다.

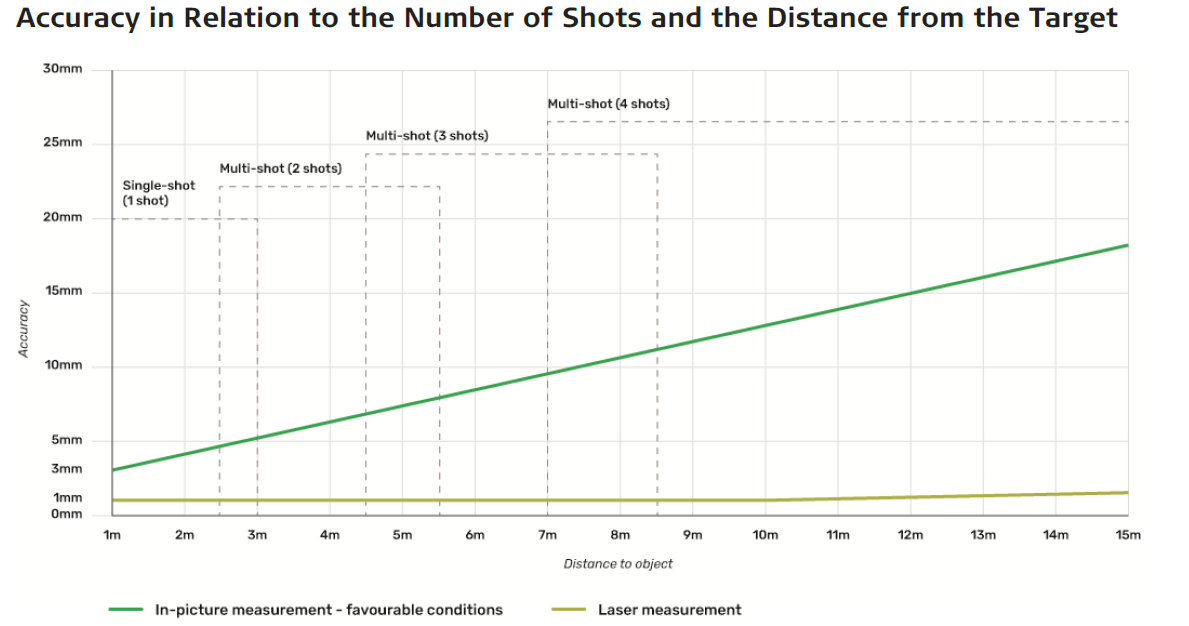

아래 그래프의 녹색 선은 촬영 횟수와 대상까지의 거리에 따른 사진 내 측정 정확도를 나타냅니다.

2.5m/8.2피트를 초과하면 물체와의 거리가 증가함에 따라 단일 샷의 정확도가 저하됩니다.

• 공차는 길이가 최대 3m/9.8ft(깊이 <20°)인 2D 측정에 적용됩니다.

• 3m/9.8ft보다 긴 측정 및 3D 깊이 측정(> 20° 깊이)의 경우 최대 허용 오차가 0.5%까지 커질 수 있습니다.


멀티샷을 찍으려면:

1. 화면 중앙의 원을 측정하려는 물체에 맞추세요.
2. 첫 샷을 촬영하세요
3. 전면 레이저는 물체까지의 거리를 측정하여 추가 촬영이 권장되는지 결정합니다. BLK3D 앱 설정에서 레이저를 켜야 합니다.
4. 추가 샷이 권장되면 다음 샷을 위해 옆으로 이동할 기준선 거리가 화살표로 표시됩니다.

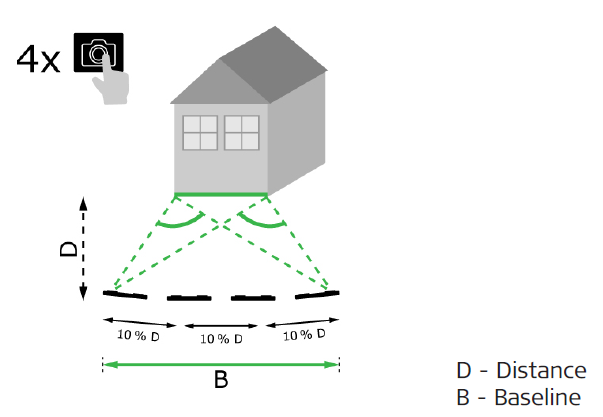

5. 표시된 거리에 따라 왼쪽이나 오른쪽 옆으로 이동해 다음 샷을 촬영하세요. 화살표가 표시되는 동안 이 과정을 계속하세요. 옆으로 이동하는 거리는 물체까지 거리의 약 10%가 적당합니다.

예:

대상이 BLK3D에서 10m/32.8ft 떨어져 있는 경우 화살표는 다음 촬영을 옆으로 1m/3.2ft 이동해서 해야 함을 나타냅니다. 첫 번째 촬영과 두 번째 촬영 사이에 옆으로 1m/3.2ft 이동하십시오. 두 번째와 세 번째, 세 번째와 네 번째 촬영 사이에도 같은 간격을 유지합니다.

마지막으로 짚어 둘 점

BLK3D로 최상의 결과를 얻는 요령은 스마트폰으로 좋은 사진을 찍는 요령과 비슷합니다. 스마트폰 이미지와 마찬가지로 모든 카메라 렌즈는 이미지 가장자리에서 어느 정도 왜곡이 발생합니다. 그래서 측정은 이미지 중앙에서 하는 것이 가장 좋고, 이미지 끝에서 끝까지 재는 것은 바람직하지 않습니다. 구도를 잘 잡아 촬영하면 일관된 정확도를 얻을 수 있습니다.

픽셀 선택도 마찬가지로 중요하므로 BLK3D로 이미지를 캡처할 때 물체까지의 거리를 우선 고려하는 것이 좋습니다. 이미지에 세부 정보가 많을수록 측정하려는 지점을 선택하기가 더 쉬워집니다.

3D 이미지 캡처 시 최고의 정확도를 얻기 위한 팁:

1. 물체와의 거리가 2.5m 이상이면 항상 멀티샷으로 촬영하세요. 옆으로 이동하는 거리는 물체까지 거리의 약 10%면 충분합니다.
2. 측정하려는 물체가 모든 샷에 빠짐없이 담기도록 하세요.
3. 측정하려는 물체에 최대한 가까이 다가가세요. 측정할 영역이 넓다면 몇 개의 작은 구역으로 나누어 촬영하세요.
4. 중요한 치수는 별도의 멀티샷으로 촬영하세요. 측정 대상을 화면 시야의 중앙 50% 안에 두고 대상과 수직이 되도록 서면 가장 높은 정확도를 얻을 수 있습니다. 최고 수준의 정확도가 필요하면 BLK3D에 내장된 레이저 전자 거리 측정기(EDM)를 활용하세요. 일반적으로 +/- 1mm 이내로 측정합니다. 현장에서 BLK3D의 도구 메뉴로 레이저 EDM 측정값을 사진 내 측정에 첨부할 수 있습니다.
5. 피사체에 빛이 충분히 닿도록 하세요. 내장 LED 플래시나 별매 LED 램프 액세서리를 켜고, 노출 부족이나 과다 노출을 피하세요.
6. 기기가 흔들리지 않아야 최상의 3D 이미지를 얻을 수 있습니다. 삼각대나 모노포드, 내장 타이머 기능을 활용해 기기를 고정하세요.
