Leica BLK3D
관련 상품
제품 기능
리얼리티 캡처

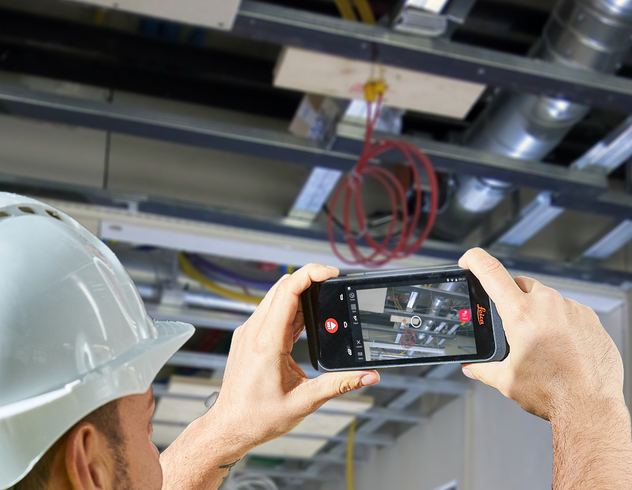

BLK3D는 2D 사진을 캡처하여 실시간으로 손끝으로 정확한 3D 측정값을 결정합니다. 다양한 형식으로 이미지와 측정값을 공유하세요.
레이저 정확도

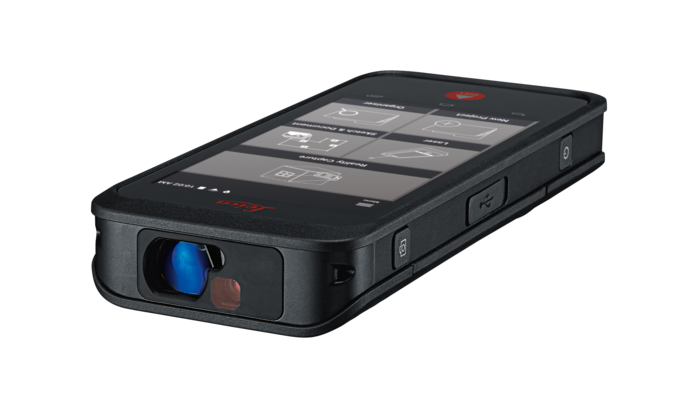

스마트 매핑 도구와 결합된 BLK3D의 레이저 EDM을 사용하면 빠르고 쉽게 정확한 평면도를 스케치하고 3D 이미지와 병합할 수 있습니다.

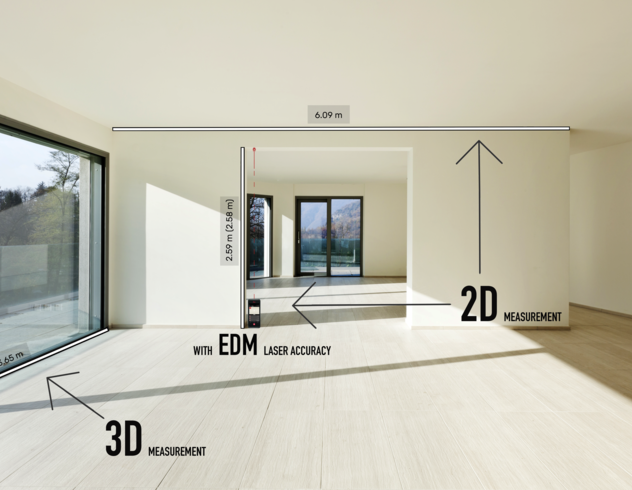

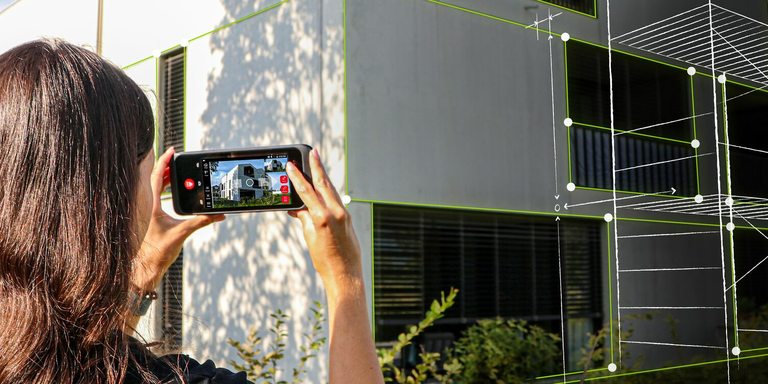

사진 내 측정

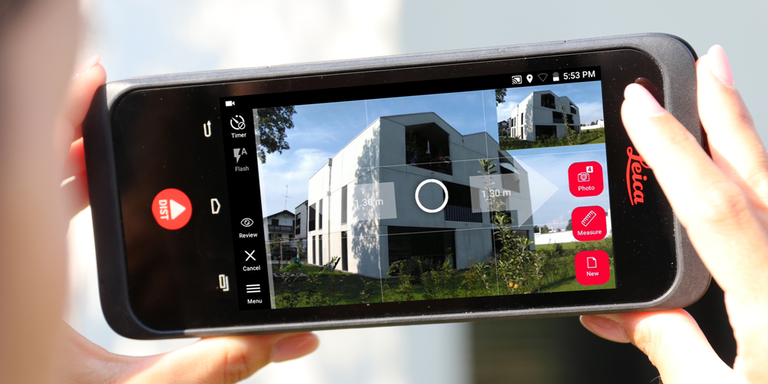

BLK3D는 스테레오 카메라를 사용하여 높이, 너비 및 깊이 측정에 대한 완전한 측정 기록으로 사진을 캡처합니다.
빠르고 정확한 결과를 얻으려면 사진으로 측정하세요.
BLK3D는 장치로 캡처할 수 있는 모든 사진 내에서 측정을 더 빠르고 쉽게 수행할 수 있도록 설계되었습니다. 이는 준공 조건 및 프로젝트 진행 상황을 포함하여 작업을 완벽하게 문서화하는 데 도움이 됩니다.
스마트하고 간단하며 사용하기 쉬운 사진 측량 도구입니다.

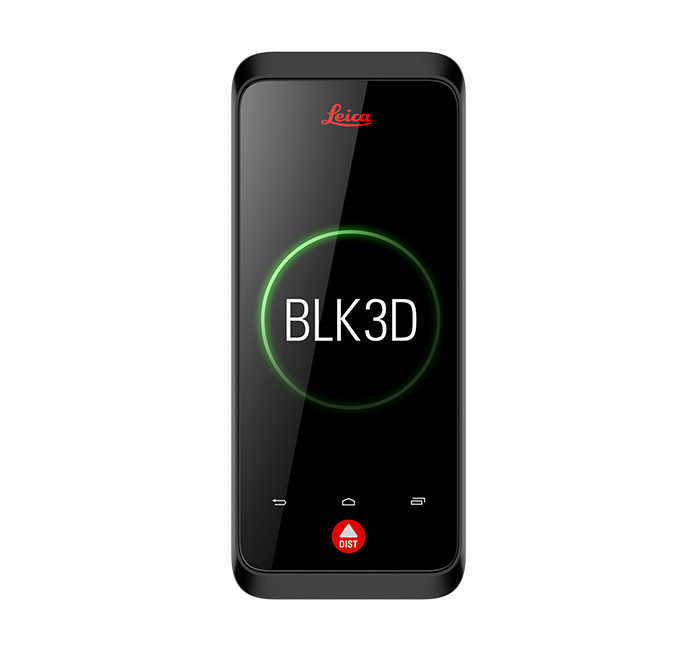

형태, 크기, 작동 면에서 스마트폰과 유사한 BLK3D는 2D 사진 내에서 가장자리 감지 및 측정을 위한 고급 알고리즘을 사용합니다. 터치스크린 인터페이스는 사용자 친화적이며 손끝으로 정밀한 사진 측량을 수행할 수 있어 강력합니다.
첨단 기술이 적용된 다양한 기능.

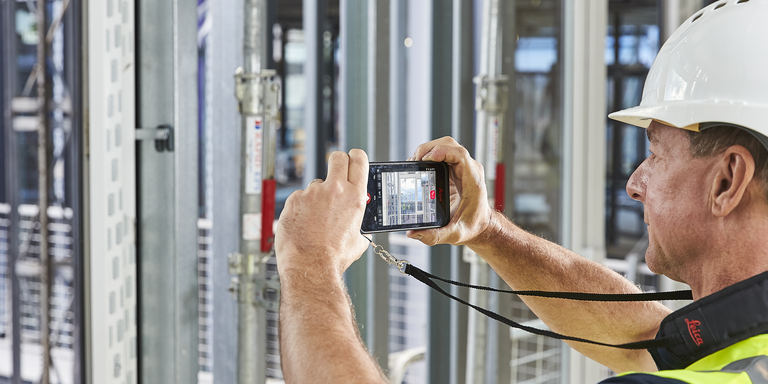

일상적인 키트의 일부로 전문가는 접근할 수 없는 위치 측정, 평면도 작성, 건물 설치 견적, 건설 현장 진행 상황 문서화, 측정 가능한 준공 문서 작성 등 일상적인 워크플로 내에서 더 빠른 결정을 내릴 수 있습니다.
이미지에 액세스하고, 구성하고, 공유하고, 저장하세요.

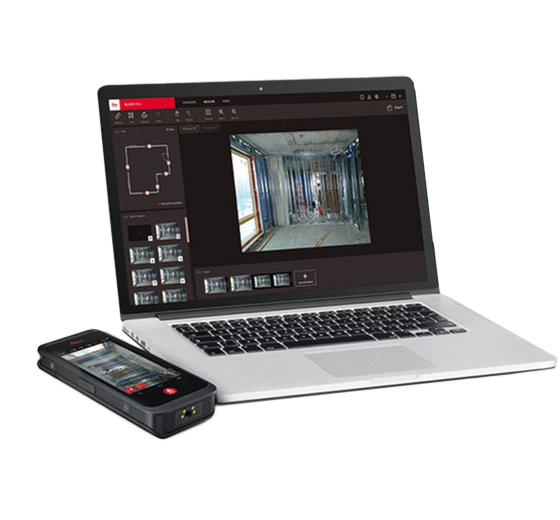

장치에 이미지를 저장하거나 USB-C 또는 WLAN을 사용하여 이미지와 데이터를 컴퓨터로 전송합니다. 쉽게 기억할 수 있도록 측정 가능한 이미지에 검색 가능한 키워드를 태그하여 프로젝트를 구성하고 다양한 형식으로 공유하세요.
여기를 클릭하세요 BLK3D 모바일 및 데스크톱 소프트웨어에 대해 자세히 알아보세요.
| 크기(H x W x D) | 180.6 x 77.6 x 27.1 mm (7.11 x 3.06 x 1.07 in) |
| 무게(충전식 배터리 포함) | 480 g (17 oz) |
| 온도 범위 | 보관: -25 ~ 60°C(-13 ~ 140°F), 작동: -10 ~ 50°C(14 ~ 122°F) 충전: 0~40°C(32~104°F) |
| 삼각대 어댑터 | 1/4-20 UNC 나사 어댑터 지원 |
| 기사 번호 | 869073 |
기술 | |
| 운영 체제 | Android 7.1.2(누가) |
| 프로세서(통합 GPU 포함) | Snapdragon 820E 쿼드코어(2.35 GHz) |
| RAM 메모리 | 4 GB |
| 실시간 프로세서 | STM32F446 |
| 화면 | 5.0인치 IPS, HD 720x1280 LCD 정전식 멀티 터치 스크린, 화학적으로 강화됨, 밝기: 450cd/m2 |
| 스테레오 카메라 | 픽셀: 2 x 10 MP(대각선 기준선 15.8cm), 시야각: 80°, 초점 거리: 4.0mm(35mm에서 22mm, 1:1에서 환산), 조리개: F3.0 |

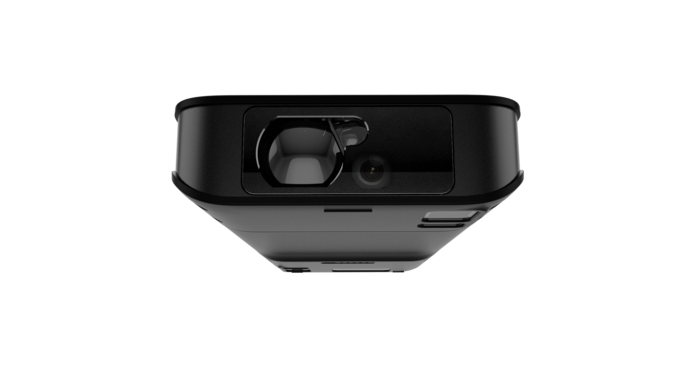

| EDM 카메라 | 픽셀: 2 MP, 시야각: 14° |
| I/O | 데이터 전송 및 충전을 위한 USB Type-C 1.0(방수), 내장 스피커 및 마이크 |
| 키보드 | 물리적 버튼 3개(전원, 레이저/사진 캡처, 사진 캡처), 터치 버튼 4개(뒤로, 홈, 최근 항목, 레이저/사진 캡처) |
| 추가 센서 | 나침반, 3D 가속도계 및 3D 자이로스코프 |
| 레이저 등급 | 2 |
| 레이저 종류 | 655 nm, 0.95 mW |
| 저장 | |
| 내부 저장소 | 64 GB(14000개의 단일 샷 또는 5000개의 다중 샷 3D 이미지와 동일) |
| 통신 | |
| Bluetooth® 스마트 | Bluetooth® v4.1 및 v2.1, 방사 전력: 1.78mW(BLE) 방사 전력: 10.00mW(BT 클래식), 주파수: 2402~2480MHz |
| 무선랜 | 표준: 802.11 b/g/n, 방사 전력: 6.31 mW 주파수: 2412-2472 ~ 2412-2462MHz |
| GPS | A-GPS 및 GLONASS |
| 전원 관리 | |
| 배터리 | 충전식 배터리 팩 리튬 이온(3.80V, 3880mAh, 14.7Wh) |
| 전원 관리 | AC 어댑터(입력: 100-240V AC), 외부 충전기(입력: 100-240V AC)(옵션) |
| 충전 시간 | < 3.5시간(AC 어댑터 사용), < 5시간(옵션 외부 충전기 사용) |
| 작동 시간 | 일반적인 캡처: 4시간/220개의 다중 샷 캡처 1 연속 캡처: 2.5시간/1000회 단일 샷 캡처1 레이저 측정: 6.5시간 / 9500 레이저 측정 절전 모드에서 3시간 후 자동 전원 꺼짐 |
| 레이저 거리 측정 | |
| 유리한 조건에서의 정확도4 | ± 1.0 mm (0.04 in) |
| 불리한 조건에서의 정확도5 | ± 2.0 mm (0.08 in) |
| 유리한 조건에서의 범위4 | 250 m (820 ft) |
| 불리한 조건에서의 범위5 | 120 m (394 ft) |
| 표시되는 최소 단위 | 0.1 mm (1/32 in) |
| X-Range Power Technology™ | 예 |
| Ø 레이저 포인트 직경 | 6 / 30 / 60 mm (10 / 50 / 100 m) |
| 기울기 측정 | |
| 레이저 빔 기준 측정 공차7 | ± 0.2° |
| 하우징 기준 측정 공차7 | ± 0.2° |
| 범위 | 360° |
| DST 360을 사용한 P2P 측정(옵션) | |
| 작업 범위 수직 센서 | -64° ~ >90° |
| 최대 정확도 수직 센서 | ± 0.1° |
| 작업 범위 수평 센서 | 360° |
| 정확도 수평 센서 최대 | ± 0.1° |
| 거리에 따른 공차 P2P 기능(센서와 거리 측정의 결합) | ± 2 mm / 2 m, ± 5 mm / 5 m, ± 10 mm /10 m |
| 레벨링 범위 | ± 5° |
| 소프트웨어 옵션 개요 | |
| BLK3D 모바일(포함) | 리얼리티 캡처, 레이저, 정리함, PDF 및 jpg로 3D 이미지 내보내기 |
| 스케치 및 문서 옵션(선택 사항) | 스케치 계획, P2P 측정, Smart Room, PDF, jpg, DXF 및 DWG(2D/3D/raw)로 계획 내보내기 |
| Autodesk BIM 360 옵션(선택 사항) | Autodesk BIM 360 Docs 프로젝트 작업 6 |
| BLK3D 데스크톱 베이스(옵션) | 정리, 측정, 도면 작업 |
| 3D 모델 옵션(선택 사항) | 3D 이미지를 포함한 3D 모델링 DXF 및 DWG(3D)로 내보내기 |
| Publisher 옵션(선택 사항) | BLK3D 웹에 3D 이미지 게시 |
| Autodesk BIM 360 옵션(선택 사항) | Autodesk BIM 360 Docs 프로젝트 작업 6 |
| 최소 시스템 요구 사항 | Windows® 8.1, 10(64비트); 6 GB RAM |
1) Wi-Fi® 꺼짐, Bluetooth® 꺼짐, 플래시 꺼짐, 화면 밝기 50%.
2) 100% 타겟 반사율(흰색 페인트 벽), 낮은 배경 조명, 25°C에 적용됩니다.
3) 대상 반사율 10~100%, 배경 조명이 높음, -10°C~+50°C에 적용됩니다.
4) 공차는 95% 신뢰 수준에서 0.05m~10m 범위에 적용됩니다. 최대 공차는 10m ~ 30m 사이에서는 0.1mm/m, 30m ~ 100m 사이에서는 0.20mm/m, 100m 이상의 거리에서는 0.30mm/m로 저하될 수 있습니다.
5) 사용자 교정 후. 각 사분면에서 각도 관련 추가 편차는 각도당 ±0.0.1°에서 최대 ±45°입니다.
6) 유효한 Autodesk BIM 360 구독이 필요합니다.
7) 공차는 최대 길이 3m(<20° 깊이)의 2D 측정에 적용됩니다.
