Leica BLK3D - 소프트웨어

BLK3D 모바일

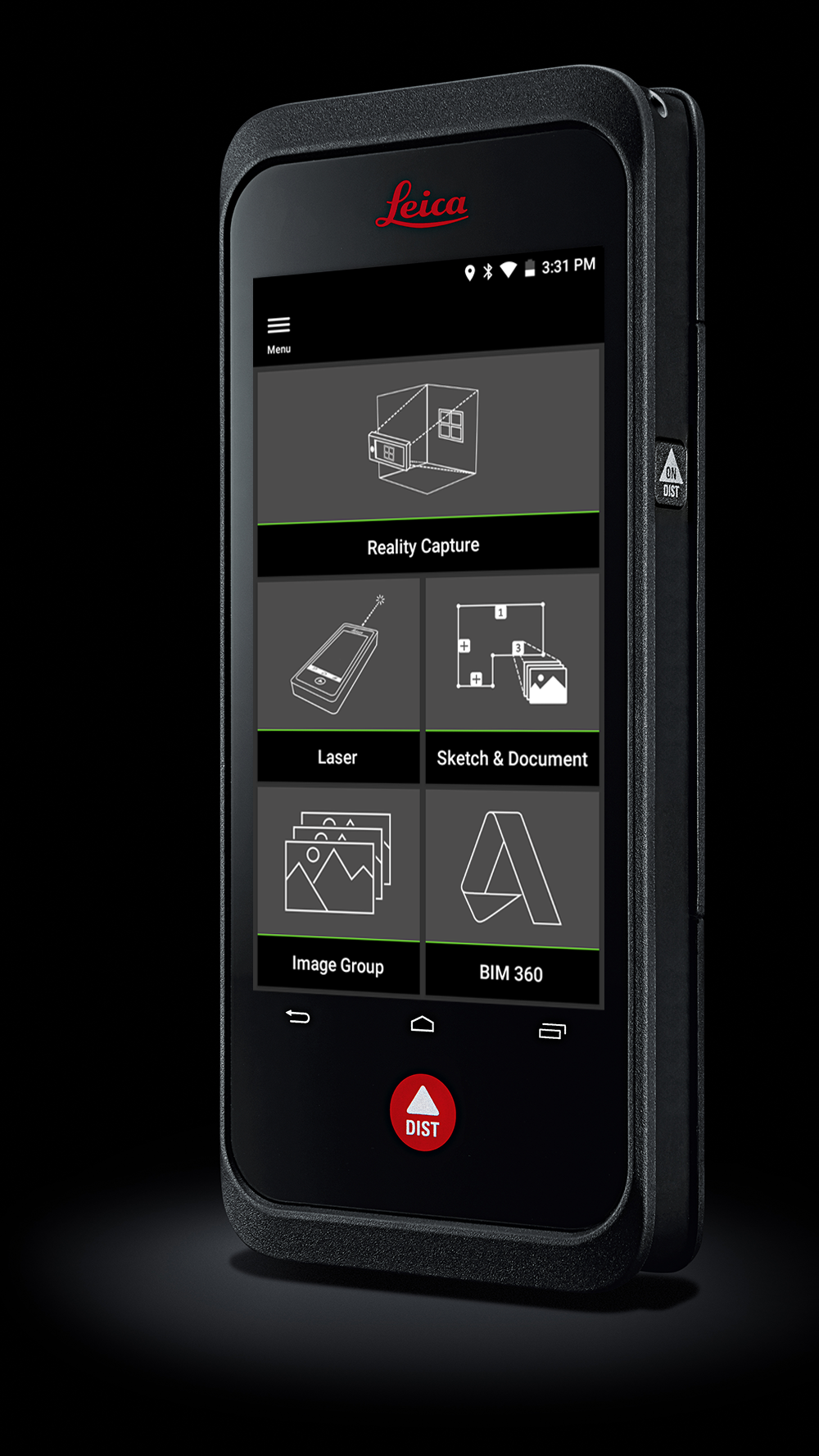

소프트웨어 워크플로

리얼리티 캡처:
3D 측정 가능한 이미지를 캡처합니다.

레이저 측정:
통합 레이저 EDM을 사용하여 3D 이미지에 매우 정확한 측정값을 추가하거나 독립형 측정을 수행할 수 있습니다.

스케치 및 문서:
평면도를 만들고 측정 가능한 이미지를 첨부하세요. 시간 경과에 따른 건설 진행 상황을 문서화하는 데 유용합니다.
자세히 알아보기

이미지 그룹:
이미지 기반 포인트 클라우드와 정사사진을 생성합니다.
자세히 알아보기

리얼리티 캡처

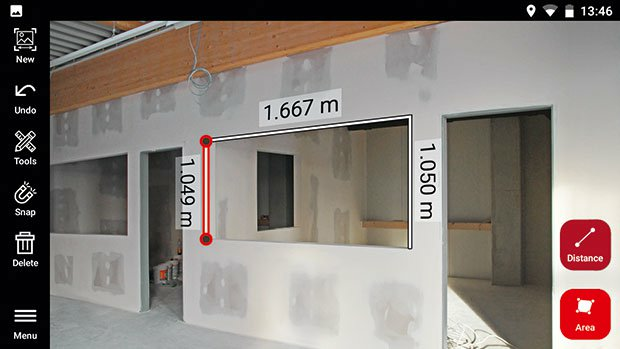

BLK3D는 2D 사진을 캡처하여 실시간으로 손끝으로 정확한 3D 측정값을 결정합니다. 다양한 형식으로 이미지와 측정값을 공유하세요.

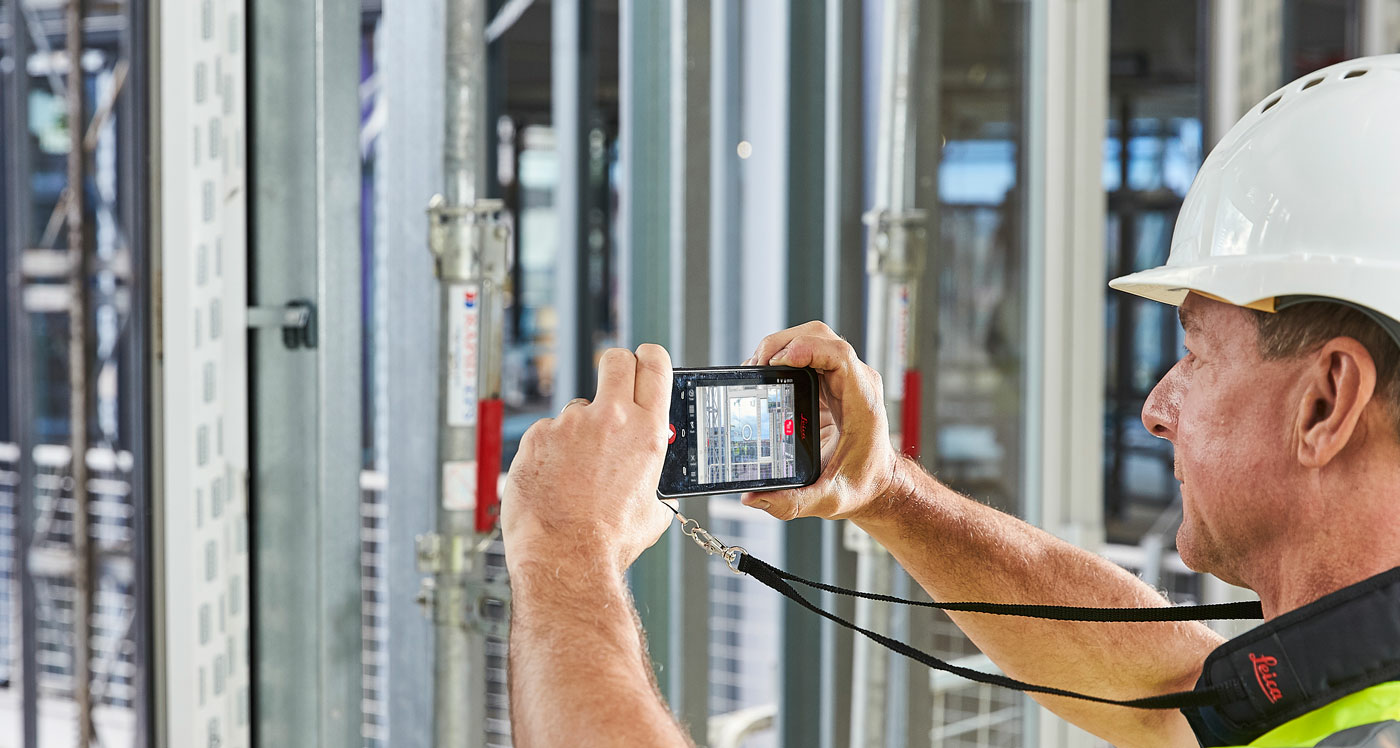

Leica Geosystems 기술 전문가 Andy Fontana가 BLK3D를 사용하여 3D 이미지를 캡처하고 현장에서 측정하는 모습을 시청하세요.

싱글샷 또는 멀티샷?

기준선이 넓을수록 정확도가 높아집니다. BLK3D는 최대 4개의 3D 입체 이미지를 나란히 캡처하여 기준선을 확장할 수 있습니다. 정확도이 가장 중요한 경우 통합 레이저 EDM을 사용하여 기존 3D 이미지에 정확한 측정값을 첨부하거나 이를 사용하여 처음부터 2D 또는 3D 평면도를 그릴 수 있습니다.

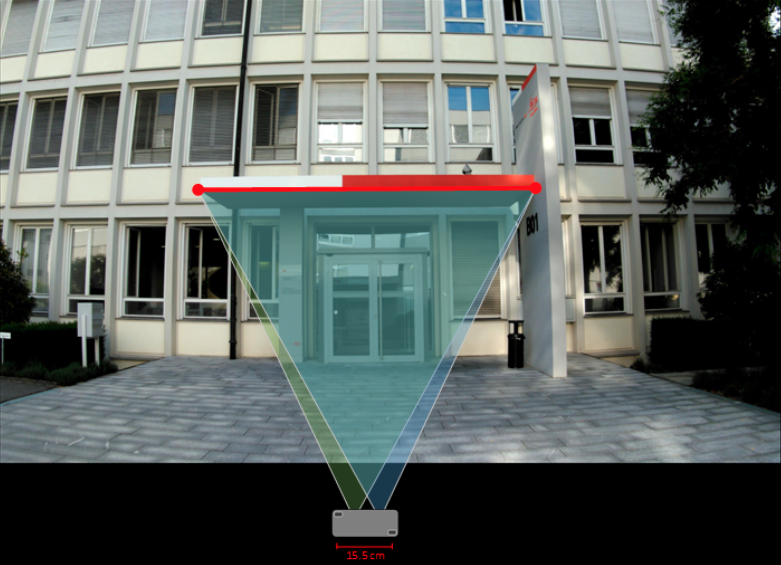

단발

단일 촬영 3D 이미지에서 기준선은 두 카메라 렌즈 사이의 거리입니다. 단발 정확도는 폭풍 피해 기록이나 근거리 2D 측정과 같은 추정 작업에 적합합니다.

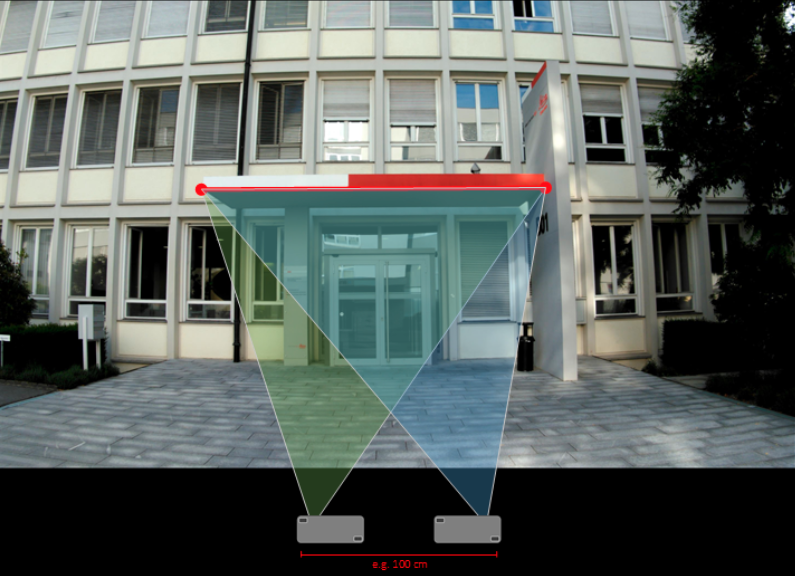

멀티샷

다중 촬영 3D 이미지에서는 측면으로 이동하고 동일한 개체의 두 번째 촬영을 통해 기준선이 확장됩니다. 장거리의 3D 측정이 필요한 건설 진행 문서와 같은 작업에는 멀티샷 정확도가 권장됩니다.

작업을 공유하세요

Wi-Fi를 통해 PC 또는 BLK3D에서 3D 이미지를 PDF 또는 JPG 형식으로 내보냅니다. BLK3D로 캡처한 3D 이미지를 컴퓨터로 전송하여 BLK3D 데스크톱 소프트웨어로 열고 편집할 수 있습니다.

데스크톱 소프트웨어가 없나요? 측정 가능한 이미지에 대한 무료 웹 링크를 생성하려면 BLK3D Publish(데스크톱 또는 모바일 버전 사용 가능)를 사용하세요. 는 BLK3D 웹무료 브라우저 기반 플랫폼인 를 사용하면 PDF 및 JPG 형식으로 3D 이미지 파일을 측정, 마크업 및 저장할 수 있습니다.
