BLK3D와 시간을 아껴 주는 강력한 사진 측량 기술을 알아보세요

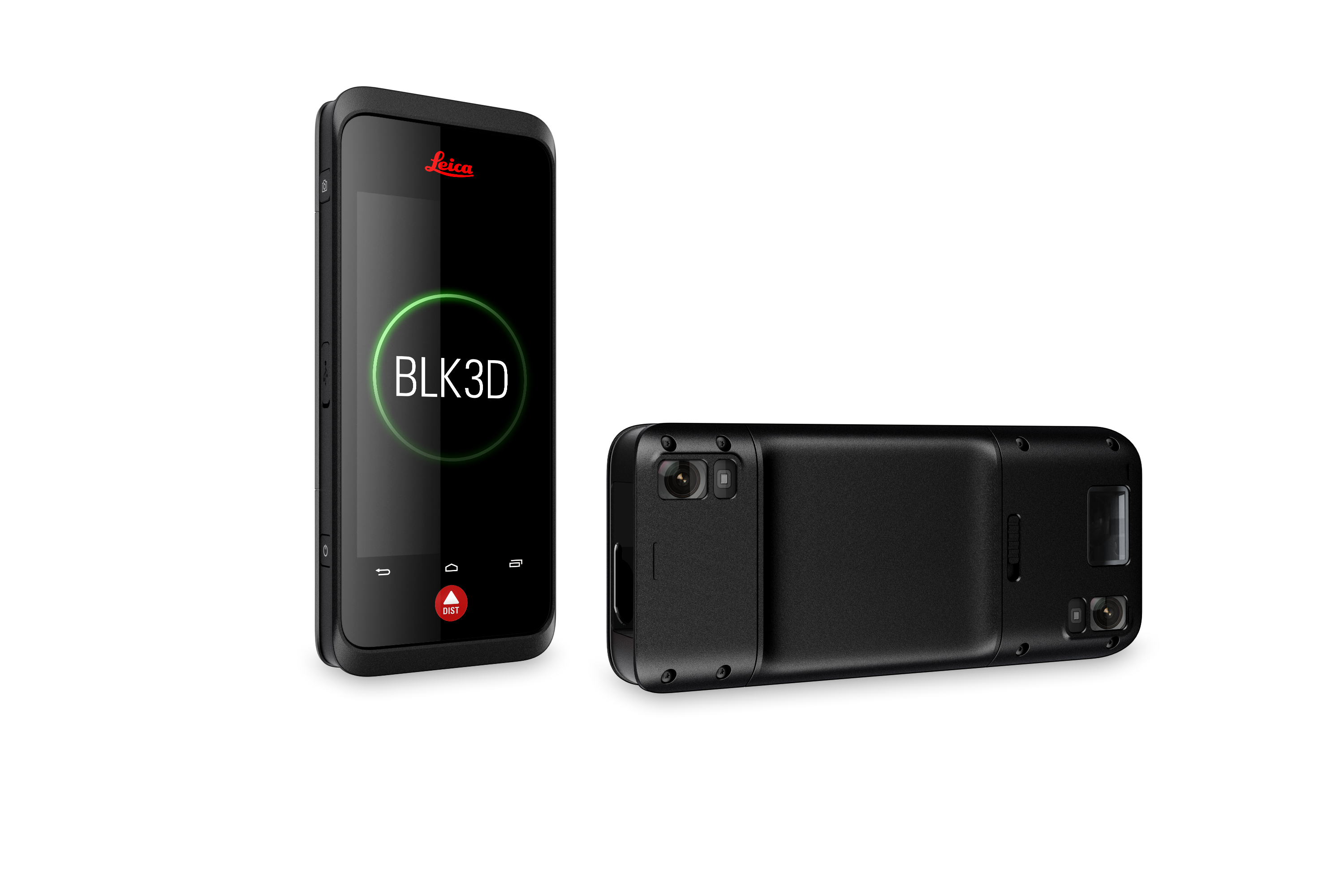

3D 스캔 프로젝트를 완성하거나 독립형 측정 장치로 사용할 수 있는 작고 강력한 사진 측량 도구를 원하십니까? Leica BLK3D가 바로 그 답입니다.

스마트폰만 한 크기의 이 핸드헬드 장비는 스테레오 카메라와 Leica 자체 소프트웨어로 정밀한 3D 이미지를 실시간 캡처해, 화면 속 대상물을 빠르고 정확하게 측정합니다. 이 3D 이미지는 단독으로 쓰거나 기존 스캔 데이터에 위치 태그로 붙일 수 있습니다.

BLK3D는 Leica RTC360이나 BLK360의 현장 컨트롤러로도 쓸 수 있습니다. 스캐너를 옮겨 새 스캔을 시작하지 않고도 스캐너 시야 밖의 스캔 음영을 채울 수 있고, 배관, 전기 패널처럼 벽이나 점검구 뒤에 숨어 있는 중요한 요소도 기록할 수 있습니다.

기술의 이면

정확한 3D 모델을 만들려면 각 이미지를 촬영한 공간상의 위치를 알아야 합니다. BLK3D는 정확한 간격으로 보정된 고정 스테레오 카메라 덕분에 매 촬영마다 일관된 3D 이미지를 만들어 냅니다. BLK 기술 전문가인 Andy Fontana는 "스테레오 카메라가 없으면 두 개의 이미지를 촬영해야 합니다. 소프트웨어가 두 이미지에서 같은 지점을 찾아 서로 어떻게 이동했는지 확인하고 그 차이를 계산해야 합니다"라고 설명했습니다. "연산 부담이 상당히 큰 과정입니다."

겉보기엔 스마트폰 같아도, BLK3D는 내부 작동 방식에서 확실히 차별화됩니다.

"단일 카메라 시스템은 BLK3D와 같은 고정 스테레오 시스템보다 더 나은 성능을 발휘할 수 없다고 생각합니다."라고 Andy는 말했습니다.

현장에서 쓰는 주머니 속 강력한 사진 측량

건축가부터 유틸리티 회사까지 다양한 고객이 BLK3D를 독립형 장비로 쓰면서 일상 업무에 꼭 필요한 도구로 여기고 있습니다.

"BLK3D가 없을 때는 두 사람이 손으로 측정해야 했지만, 이제는 한 사람이 BLK3D를 들고 백업용 핫 스틱(수동 측정 장치)만 챙기면 됩니다."라고 앨라배마 주 버밍엄에 본사를 둔 인프라 관리 소프트웨어 및 서비스 회사인 Alden Systems의 현장 프로젝트 관리자인 Chris Burton은 말했습니다.

Burton은 “이제는 전신주에 가서 BLK3D로 사진만 찍으면 됩니다.”라고 말했습니다. "BLK3D가 수집한 데이터(전신주 높이, 부착물 높이와 그 간격, 당김줄 배치 및 구조적 하중 분석을 위한 기타 구성요소)는 Task Agent™(Alden 자체 소프트웨어)로 바로 들어가고, 이어서 데이터 엔지니어링 팀으로 전달됩니다."

정반대 분야의 사례로, 주택 리모델링과 상업 인테리어 디자인 분야에서 30년 경력을 쌓은 건축가 Scott Siegel은 BLK3D 덕분에 현장에서 중요한 치수를 잴 때의 효율이 획기적으로 높아졌다고 말했습니다.

놓친 치수가 있어도 줄자를 들고 현장에 다시 갈 필요 없이, BLK3D로 찍은 이미지를 확인해 디지털로 측정하면 됩니다. 꼭 다시 가야 한다면 작은 기기 하나만 챙겨 가면 됩니다.

그는 BLK3D가 이제 자신의 주력 도구가 되었으며, 특히 측정하기 까다로운 주택 주방이나 트러스에 접근하기 어려운 상업 공간 등에서 유용하다고 말했습니다.

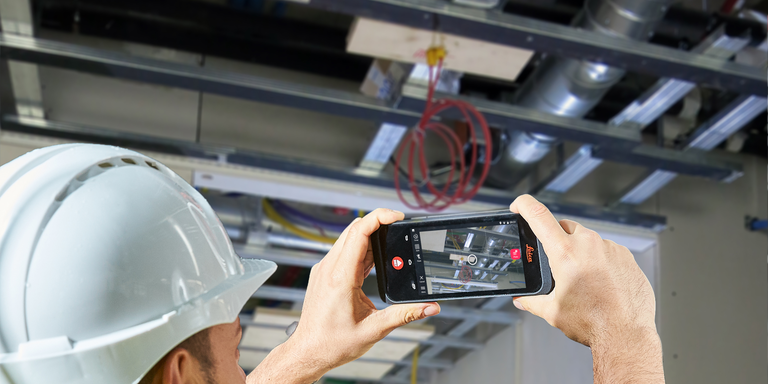

손이 닿지 않는 곳은 무엇이든 BLK3D로 캡처할 수 있습니다.

기존 Leica 소프트웨어 및 하드웨어와의 통합

BLK3D는 뛰어난 기능을 갖춘 독립형 도구이지만 Leica의 인기 있는 BLK360 및 RTC360 레이저 스캐너의 워크플로에 통합되면 한 단계 더 진가를 발휘합니다.

BLK3D에 최신 버전 Cyclone FIELD 360을 설치하면 현장에서 BLK360과 RTC360 모두로 스캔과 정합을 할 수 있습니다. 여기에 내장 사진 측량 기능까지 더해져 BLK3D는 현장용 소형 컨트롤러로 손색이 없습니다.

Steve Gross는 마감을 뜯어낸 벽을 측정하는 기기 시연 영상에서 "삼각대에 거치하는 레이저 스캐너는 시야에 들어오는 곳만 잡아냅니다."라고 말했습니다. “그래서 포인트 클라우드에는 석고, 스터드, 파이프까지 나타나지만 석고 뒤에 있는 L자 형태는 잡히지 않습니다. BLK3D를 사용하면 나중에 LGS 파일에서 참조할 수 있는 측정 가능한 이미지를 포인트 클라우드에 위치 태그로 추가할 수 있습니다."

"Cyclone REGISTER 360, TruView, JetStream 중 무엇을 쓰든 위치 태그를 선택해 실행하기만 하면 그 정보에 접근할 수 있습니다. 그러면 BLK3D Desktop이 실행되고 벽체 안 빈 공간 내부를 측정할 수 있습니다."라고 그는 덧붙였습니다.

영국의 BAM Construction이 바로 이런 방식으로 BLK3D를 활용하고 있습니다. 지난해 54,000제곱미터 규모의 오피스 개발 프로젝트에 도입해 업무 효율을 높였을 뿐 아니라 안전성도 향상시켰습니다.

BAM Construction의 프로젝트 관리자인 Tom Lovegrove는 "블록 및 벽돌 공사의 문 개구부를 줄자 없이 BLK3D로 측정했습니다."라고 말했습니다. "사다리를 오르거나 고소 작업 장비를 쓰지 않고도 문 높이나 소핏(하부면) 높이를 측정할 수 있습니다. 직접 올라가는 것보다 안전한 방법입니다."

현장 소장인 Michael Reidy는 이에 동의하며 더 복잡한 장비 셋업에 비해 사용이 간편하다는 점을 꼽았습니다.

"일반 휴대 기기만큼 쉽습니다. 토탈 스테이션처럼 그리드 기준 체계에 맞춰 셋업할 필요가 없습니다."라고 그는 말했습니다. "휴대폰 카메라처럼 꺼내서 찍기만 하면 면적과 거리까지 잴 수 있습니다."
