사례 연구 - Miyadaiku 및 BLK3D

BLK3D는 일본 전통에 맞춰 작동합니다.

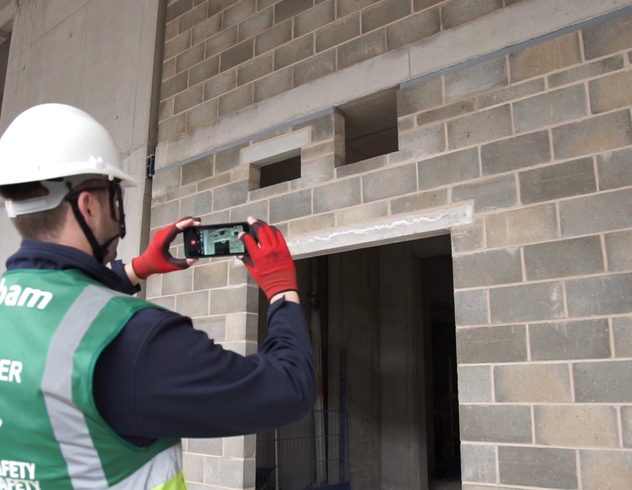

Leica BLK3D 2019년 출시된 스테레오 카메라 시스템으로 사용자는 스마트폰으로 사진을 찍는 것처럼 이미지를 캡처하고, spot에서 3D 데이터를 생성하고, 사진을 보면서 3D 측정을 수행할 수 있습니다(2D). 접근하기 어려운 곳이나 과거에 수집한 데이터를 통해 거리를 쉽게 측정할 수 있습니다. 이전에는 레이저 거리계를 사용한 측정, 두 사람의 현장 조사 또는 타겟 플레이트 설치가 필요했던 작업을 이제 이미지에서 수행할 수 있습니다. 우리는 방문했다 와카마츠 샤지 (미에현 쿠와나시 본사)에 방문하여 현장조사를 통해 어떻게 활용되는지 알아보고 활용 사례를 들어보았습니다.

미야다이쿠

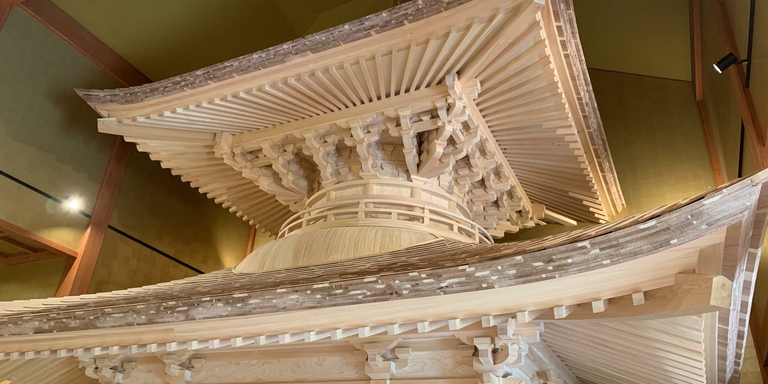

Wakamatsu Shaji는 신사와 사원(미야다이쿠)의 설계 및 건축을 전문으로 합니다. 주거용 건물과 마찬가지로 신사나 사찰도 설계할 때 현장조사가 필요하다. 그들은 BLK3D를 사용하여 신사와 사원의 가구 만드는 일, 기둥, 들보 및 기타 요소에 대한 데이터를 얻고 BLK3D를 활용하여 현재 상태의 치수를 측정합니다. 일반적으로 사람들은 미야다이쿠(신사와 절의 목수)를 생각할 때 디지털화와 반대되는 작업을 상상할 수 있습니다. 그러나 그들은 업무에 데이터를 광범위하게 활용합니다. 여기서는 워크플로를 포함하여 Leica BLK3D를 사용하는 방법을 소개합니다.

BLK3D – 리얼리티 캡처

BLK3D는 신사와 사원의 현장 조사에서 특히 고도가 높은 지역의 길이를 측정하는 데 유용하다는 것이 입증되었습니다. 판매/견적 중 측정은 고객과 동행하면서 수행되는 경우가 많으며, 접근이 불가능한 지역에 대한 후속 현장 조사를 신속하게 완료해야 하는 경우가 많습니다. 또한 사다리는 반입이 불가능하거나 공간이 부족하여 시각적으로 길이를 추정해야 하는 경우가 많아 오류(착시 현상)가 발생하여 견적에 영향을 줄 수 있는 경우가 많습니다. 또한, 와카마츠 샤지 대표이사 사장인 와타나베 켄타 씨는 "신사와 사찰은 지역이 아니라 대부분이 현 밖 멀리 떨어져 있습니다. 수리를 위해서는 세세한 부분까지 정밀한 측정이 필요합니다. 측정을 잊어버리면 왕복, 시간 등의 추가 비용이 발생합니다"라고 설명합니다.

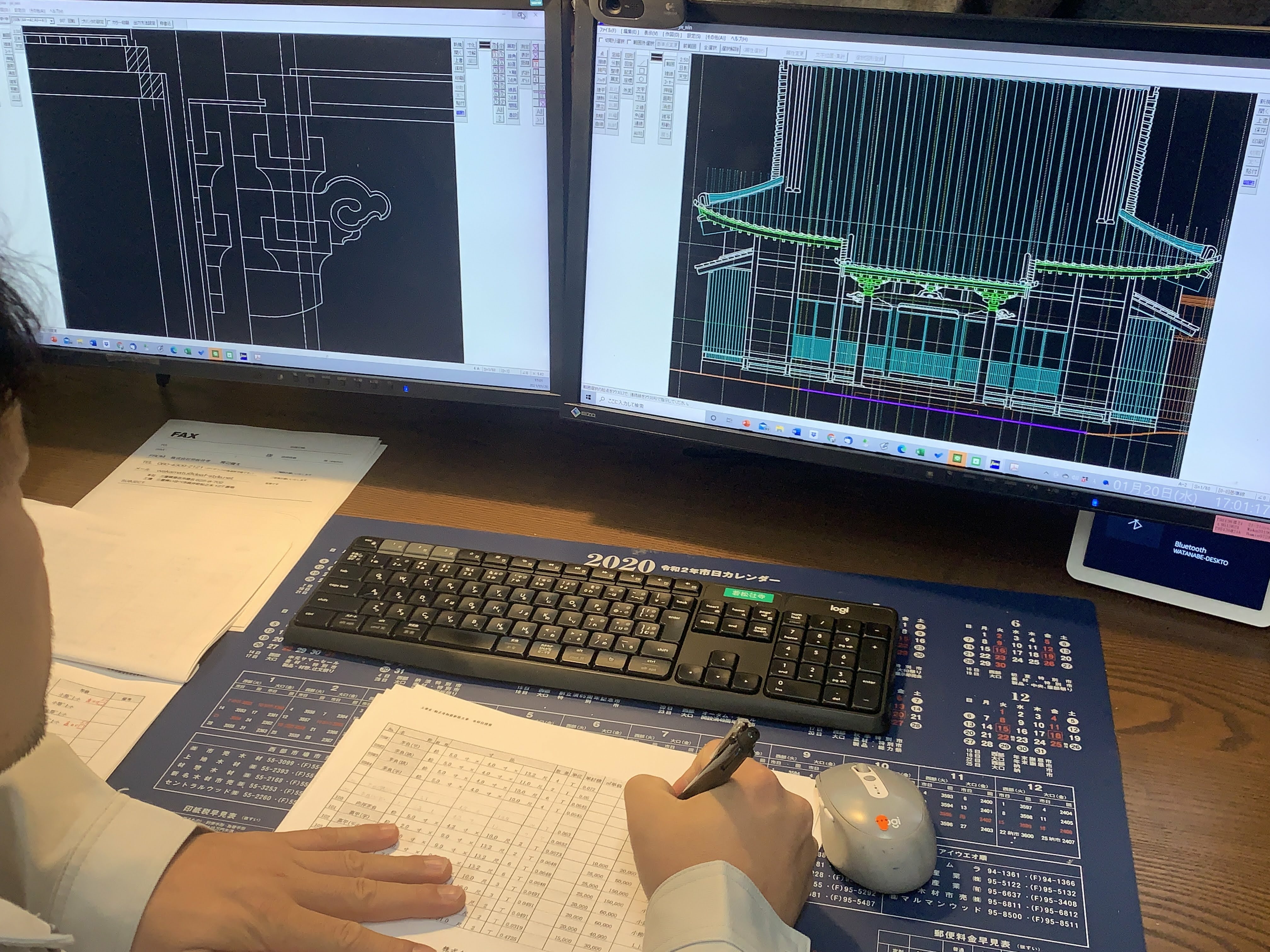

주문을 받기 전(판매/견적 중) BLK3D로 대략적인 치수를 측정한 후 일본 건축의 디자인과 치수를 요약한 문서인 "Shoumei"를 기반으로 데이터를 CAD로 변환합니다. 그러나 Shoumei와 불일치가 있을 수 있으므로 BLK3D의 수치가 중요합니다. 또한, BLK3D에서 캡처한 데이터(3D 이미지)는 언제든지 사무실에서 열어 측정할 수 있어 현장 체류 시간 단축은 물론 사무실에서의 업무 효율성 향상에도 기여합니다.

다음 단계

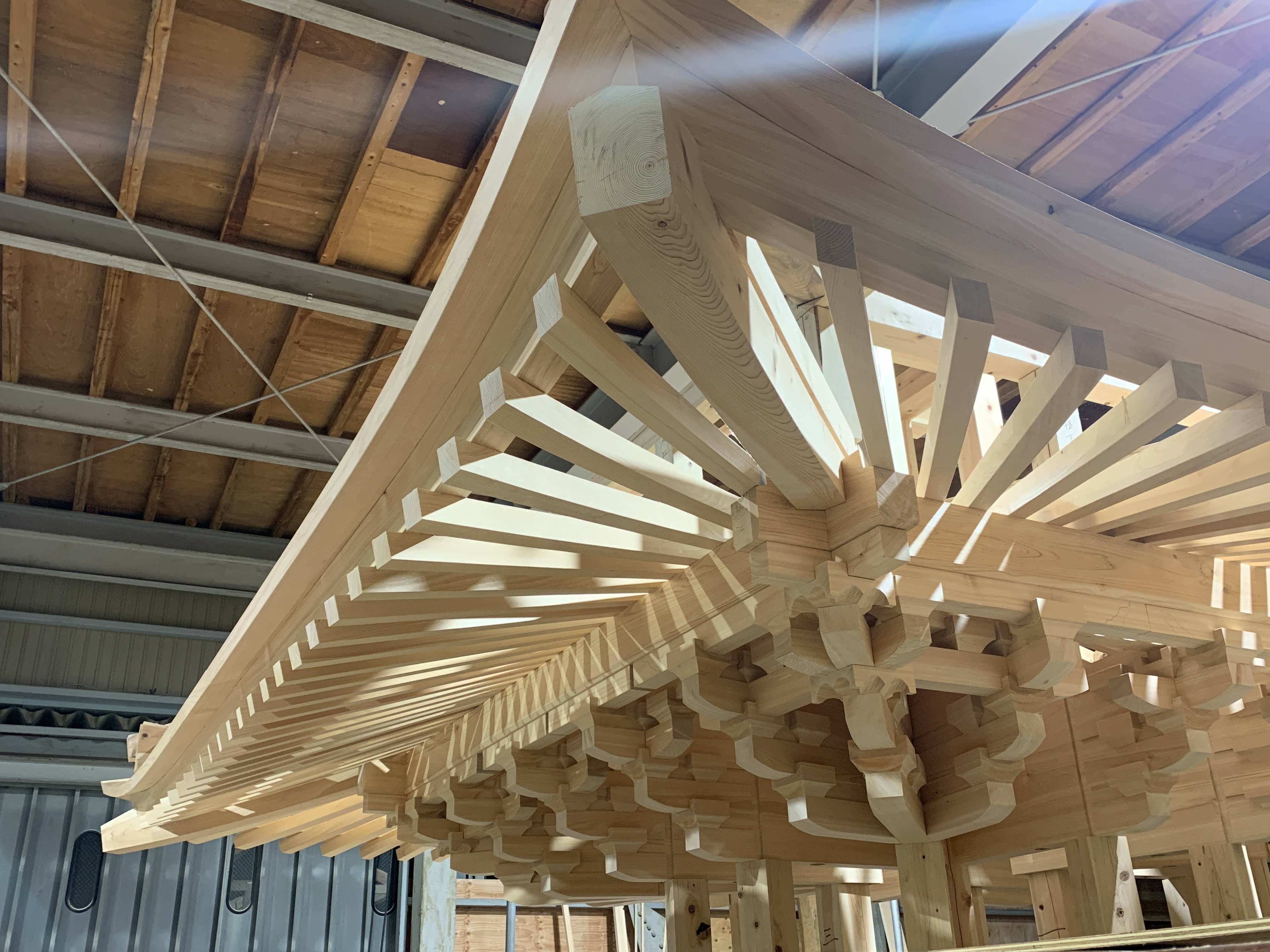

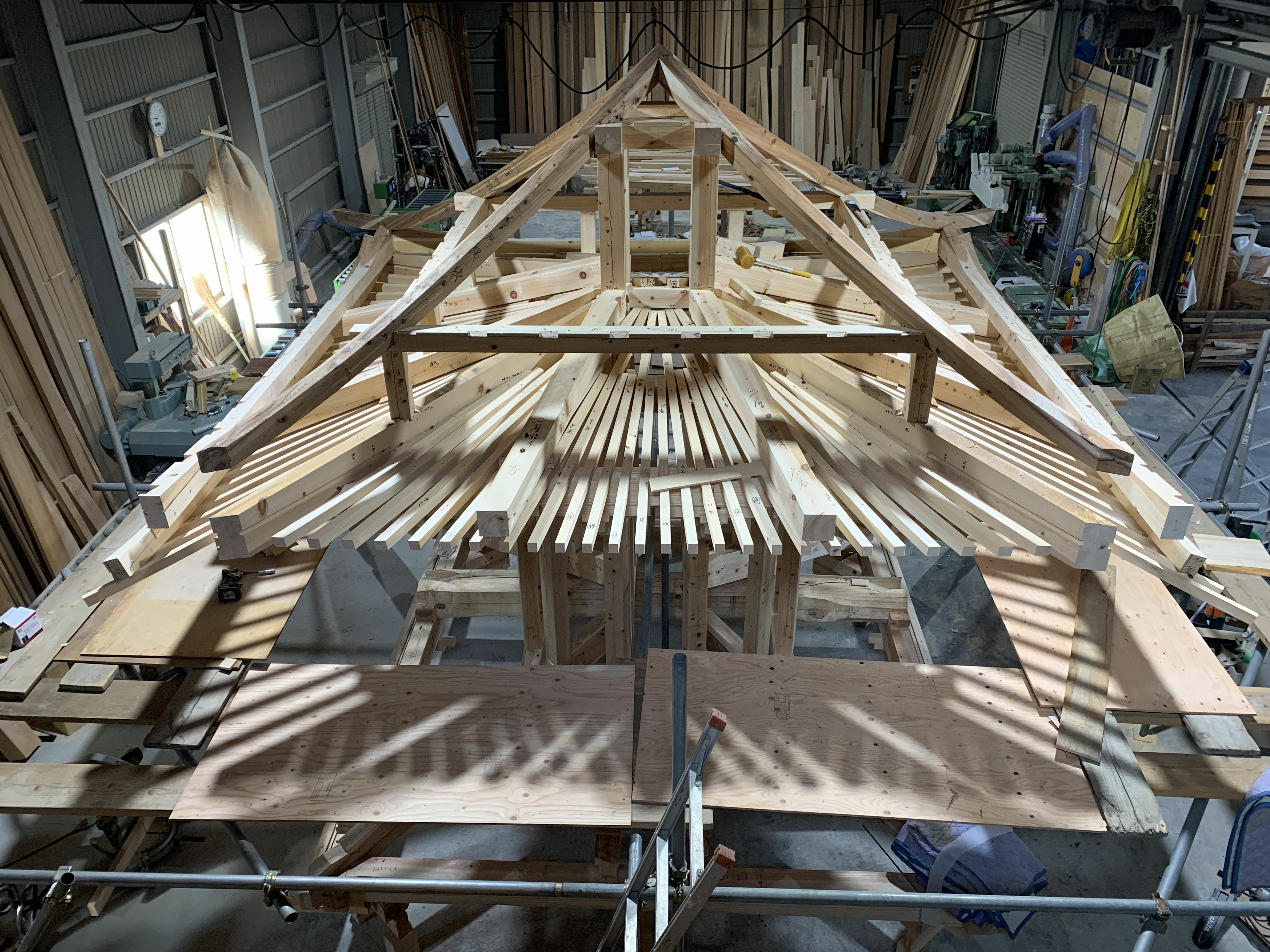

Wakamatsu Shaji는 신사, 사원 및 이와 유사한 건축 환경의 목조 구조물에 대한 조사, 설계, 건설 및 감독 관리를 담당합니다. 그러나 소규모 조직이기 때문에 모든 일을 와타나베 씨가 직접 처리합니다. 여기에는 측량, 설계 데이터 생성, 비용 추정, 견적 생성, 계약 협상, 자재 주문, 건축 도면 생성, 목공 작업 및 전체 크기 템플릿 생성이 포함됩니다. 작업 부하를 일부 완화하기 위해 BLK3D를 채택했습니다. 인터넷 검색을 통해 BLK3D를 발견한 후 구매를 포기할 뻔한 순간도 있었습니다(제품명조차 잊어버렸습니다). 하지만 "Leica"라는 브랜드명으로 기억하고 2023년에 구입했다고 합니다. 아직까지 측정 정확도에 대한 우려가 일부 있습니다. 이를 해결하기 위해 측정 시 '녹색', '노란색', '빨간색'으로 표시되는 정확도 피드백에 대한 지침을 제공했으며, 향후 현장 조사에 활용할 계획이다(참고: BLK3D 모범 사례). 또한 더 높은 정확도의 측정을 위해 Leica 3D Disto 타겟 씰을 사용해 보도록 요청했습니다.

요약

Watanabe 씨는 현장 조사에 BLK3D를 사용한 효과에 대해 "혼자서 조사할 수 있고, 높은 곳에서도 안전하게 측정할 수 있고, 속도가 1/3로 줄어들고, 인력이 2명에서 1명으로 줄어들고, 2~3일 걸리던 조사가 이제 1일로 끝났습니다. 또한 응답 시간도 향상되었습니다."라고 현장 조사에 사용한 효과를 언급했습니다. 높은 곳에서 사진을 찍으려면 다음을 사용하는 것이 좋습니다. BLK3D 삼각대 어댑터 그리고 Leica TRI 10 삼각대. 이 토론은 BLK3D가 일본의 전통 직업인 "미야다이쿠"(신사 및 사원 건축 전문 목수)를 어떻게 지원할 수 있는지에 대한 귀중한 통찰력을 제공했습니다.
