BLK360를 사용한 3D 레이저 측정

정밀도가 창의적인 솔루션에 더 많은 자유를 선사하는 방법

아버지 Hans-Günther Schwarz와 함께 Jörg-Helmuth 및 Bernd-Simon 형제는 가족의 건축 회사를 운영하는 3세대입니다. 그들은 항상 Leica Geosystems의 BLK360를 사용한 3D 레이저 측량을 포함하여 작업에 최신 기술을 사용합니다. 이 장치가 건축가의 사무실 워크플로를 어떻게 변화시켰는지, 그리고 이 레이저 스캐너가 없었다면 뉘른베르크의 매우 특별한 계단이 존재할 수 없었던 이유는 다음과 같습니다.

1956년은 크게 파괴된 시청의 개조 공사를 시작으로 뉘른베르크 건축 개발의 붐을 이룬 해였습니다. 도시 전역의 건축가, 건축업자 및 개인이 프랑코니아 대도시를 재건하기 시작합니다. 그 중에는 건축가이자 대가인 호르스트 슈바르츠(Horst Schwarz)가 있었는데, 그는 별다른 팡파르도 없이 자신의 건축 사무실을 열었습니다. 그는 청사진 기계(당시에는 참신함)를 사용하는 그의 세대 최초의 마스터 빌더 중 한 명으로, 창의적인 기업가가 밤 늦게까지 일하여 경쟁에서 한 발 앞서 나갈 수 있도록 했습니다.

50여년이 지난 후, Jörg-Helmuth 형제와 Bernd-Simon Schwarz 형제는 할아버지의 모습을 많이 봅니다. 가족이 운영하는 건축 회사에서 성장하면서 건축에 대한 사랑이 그들에게 천성이었을 뿐만 아니라 새로운 기술과 틀에 얽매이지 않는 접근 방식에 대한 열정도 있었습니다. Jörg-Helmuth Schwarz는 "우리는 항상 최신 기술을 파악하고 모든 새로운 기술을 따라가는 것을 목표로 삼았습니다."라고 설명합니다. Architekturbüro Schwarz의 3세대 변형 "청사진 기계" 버전은 무엇입니까? Leica Geosystems의 BLK360 G1 3D 레이저 스캐너.

더 많은 공간, 더 적은 위험

초당 360,000포인트를 캡처하는 BLK360 G1이 포함된 LiDAR 기술 덕분에 이 장치는 무엇보다 짧은 시간 내에 건설 현장 상황에 대한 완전하고 사실적인 이미지를 제공합니다.

Jörg-Helmuth Schwarz는 "BLK360를 사용하면 예상치 못한 상황에 대비할 수 있으며 이미 계획 단계에 필요한 많은 정보를 얻을 수 있습니다."라고 말합니다.

레이저 스캐너는 6mm의 정확도로 반경 10m 내의 전체 환경을 기록합니다. 최대 범위는 60미터입니다. 기록된 데이터 포인트는 3D 포인트 클라우드를 생성하는 데 사용되며, 건축가는 이를 Autodesk와 같은 빌딩 정보 모델링(BIM) 프로그램으로 가져옵니다. 이제 석조 및 기타 구성 요소 레이어와 같은 준공 문서의 정보가 풍부해지면서 이제 전체 건물 프로젝트의 3D 모델을 생성할 수 있습니다.

이 디지털 트윈은 이제 건축가 사무실 내부의 Schwarz 형제와 동료들이 계획의 기초로 사용됩니다.

Bernd-Simon Schwarz는 "우리는 평면도 측면에서 항상 생각하는 것에서 벗어나야 합니다"라고 지적합니다. 대신 Architektenbüro Schwarz의 직원들은 먼저 건물을 3D로 그린 다음 이 모델을 사용하여 평면도를 생성하기 시작했습니다.

이 접근 방식의 장점은 건축가가 특히 복잡한 기존 프로젝트의 경우 항상 매우 귀중한 매우 정확한 데이터를 사용하여 작업한다는 것입니다. 디지털 트윈은 문제가 발생할 경우 시간과 비용이 많이 드는 계획 변경을 방지할 뿐만 아니라 BLK360를 사용하면 처음부터 계획에 더 많은 유연성과 창의성을 제공하기 때문입니다.

Jörg-Helmuth Schwarz는 "3D 레이저 스캔은 계획 단계에서 다양한 가능성을 확인하고 나중에 맞지 않을 위험 없이 이를 고객에게 제안하는 데 도움이 됩니다."라고 말합니다.

BLK360를 사용하기 전에 Architektenbüro Schwarz는 업계에서 흔히 볼 수 있듯이 특정 증권을 계획해야 했습니다. 구현 및 최종 일정 변경 중 문제를 방지하기 위해 일반적으로 약 10cm의 허용 오차가 고려됩니다. 그러나 이는 가능성을 제한합니다. Bernd-Simon Schwarz는 "BLK360를 사용하여 재고를 조사하기 전에는 고객에게 센티미터에 꼭 맞는 솔루션을 제안한 적이 없었습니다."라고 설명합니다. 문제 발생 위험과 비용 폭발 위험이 너무 높다고 그는 말합니다. "레이저 스캐닝은 우리가 복잡한 프로젝트에 접근하고 색다른 솔루션을 찾을 수 있는 완전히 새로운 가능성을 열어줍니다. 왜냐하면 우리는 그것이 실제로 가능한지 처음부터 바로 알기 때문입니다."

짜증나는 계단

이러한 유연성의 가치는 특별한 유형의 개조 프로젝트에서 인상적으로 입증되었습니다. 뉘른베르크 공공 기관 건물의 계단은 새로운 작업장 지침에 따라 완전히 개조되었습니다.

1970년대에 지어진 건물은 틀에 얽매이지 않는 형태로 첫눈에 돋보인다. 건물 전체가 삼각형 격자 위에 지어졌습니다. 평면도는 천장 타일, 타일, 문 앞의 포석과 마찬가지로 삼각형 모양을 보여줍니다. 그러나 계단에 문제가 발생합니다. 건물 내부에는 사람이 수직으로 위로 올라갈 수 없는 육각형 계단이 삽입되어 있습니다. 대신 경로는 먼저 한 방향으로 대각선으로 이어지며 계단 중앙에서 다른 방향으로 유턴합니다. 경사가 오늘날의 기준에 비해 너무 가파르다는 사실과 더불어 이는 등반을 극도로 힘들게 만듭니다.

몇 번이고 사고가 발생했고 특이한 계단에서 넘어졌습니다.

오래된 계단

이러한 개조 노력은 정부 운영이 정상적으로 계속되어야 한다는 사실로 인해 복잡해졌습니다.

Bernd-Simon Schwarz는 "직원들의 작업을 너무 방해하지 않으면서 새로운 계단을 계획해야 했습니다"라고 회상합니다. 따라서 소음 문제 때문에 계단을 완전히 철거하고 새로 건설하는 것은 불가능했습니다. 필요한 것은 기존 구조를 최대한 그대로 유지하고 고객에게 엄청난 비용을 초래하지 않는 창의적이고 시각적으로 매력적인 솔루션이었습니다.

이 솔루션의 핵심은 상세하고 사실적인 3D 레이저 스캔을 사용하는 것이었습니다.

Jörg-Helmuth Schwarz는 "BLK360를 사용하지 않았다면 이 형태의 프로젝트는 절대 불가능했을 것입니다."라고 말합니다.

몇 장의 사진으로 초기 탐색을 마친 후 팀은 레이저 스캐너를 사용하여 총 5개의 이미지를 촬영했습니다. 각 층에 하나씩, 중간 층계참에 하나씩, 각 계단 중간에 하나씩. 각 스캔에는 약 2분이 소요되었으며 짧은 시간 후에 건축가는 현장 조건에 대한 현실적인 그림을 얻었습니다. Revit에서 생성된 3D 모델을 사용하여 이제 계획을 시작할 수 있었고 젊은 건축가는 자유롭게 창의력을 발휘할 수 있었습니다.

목표를 향해 한걸음씩

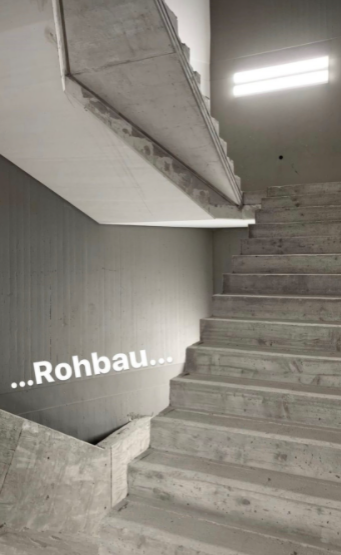

이 계획 단계의 결과로 새로운 계단의 절반은 기존 계단 층의 상단에, 절반은 계단 눈, 즉 현재 계단 사이의 개방된 공간에 건설되도록 되었습니다.

현대 규정에 맞게 상승 비율을 조정하기 위해 새로운 수직 비행이 기존 계단 위에 구체적으로 구현되었습니다. 계단 눈에 있는 새 계단 부분은 현장 콘크리트 계단으로 형성되었습니다. 기존 계단의 경로가 여전히 눈에 띄기 때문에 여기서는 프리캐스트 요소를 사용할 수 없었습니다. 새로운 계단에 필요한 구조적 안전성을 제공하기 위해 다각형 건식벽체 구조도 다운스탠드 빔으로 설치되었습니다. 이런 식으로 건축가 팀은 건물의 삼각형 모티브를 교묘하게 포착하여 현대적인 방식으로 재해석했습니다.

이 거친 아이디어를 구현하는 데는 모든 면이 중요했기 때문에 정확한 치수와 그라데이션을 캡처하는 것이 절대적으로 중요했습니다. 그러나 계단의 특이한 모양으로 인해 수동 캡처가 거의 불가능했습니다. BLK360를 사용하여 Schwarz 형제는 기록된 데이터가 현실과 일치하는지 확인할 수 있었을 뿐만 아니라 현실적인 계획을 통해 처음부터 건물 소유주에게 구체적인 제안을 제시할 수 있었습니다.

Bernd-Simon Schwarz는 "건축가로서 문제가 해결되지 않으면 책임을 집니다. 제대로 작동할지 확신할 수 없다면 우리는 결코 그러한 솔루션을 제안하지 않을 것"이라고 강조합니다.

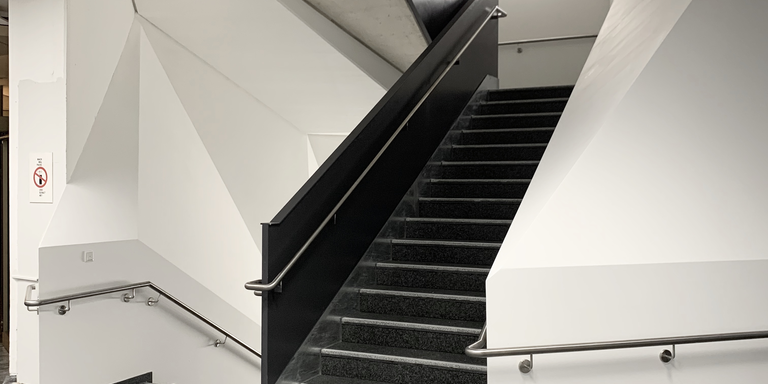

따라서 결국 초기 디자인 아이디어는 재계획이나 예상치 못한 조정 없이 최종 실행과 일치했으며 독특한 결과를 얻었습니다.

"이런 계단은 다른 곳에서는 찾을 수 없고, 이렇게 새로 지을 수도 없습니다. 이것이 바로 기존 구조물에 건물을 짓는 것이 우리에게 매력적인 이유입니다."라고 Bernd-Simon Schwarz는 말합니다.

인용문:

"실제 측량에 BLK360를 사용하기 전에는 고객에게 센티미터에 딱 맞는 솔루션을 제안한 적이 없었습니다." 베른트 사이먼 슈바르츠

"BLK360를 사용하면 예상치 못한 상황에 대비할 수 있으며 이미 계획 단계에 필요한 많은 정보를 얻을 수 있습니다." 외르그-헬무트 슈바르츠

"신기술에 대한 모든 투자는 위험을 수반합니다. 하지만 우리는 아이디어를 확신했을 때 위험을 회피한 적이 없습니다. 그리고 지금까지는 항상 성과를 거두었습니다." 베른트 시몬(Bernd Simon)과 외르그-헬무트 슈바르츠(Jörg-Helmuth Schwarz)

뉘른베르크 Architektenbüro Schwarz 소개:

보다 경제적인 프로젝트를 위한 레이저 스캔

주거용 건물부터 산업 단지 또는 공공 기관 건물에 이르기까지 뉘른베르크에 본사를 둔 Schwarz 건축 사무소는 건축 건설 분야에서 폭넓게 자리잡고 있습니다. 약 20명의 직원을 고용하고 있는 이 가족 기업의 특별한 전문 분야는 기존 건물을 개조하는 등 기존 구조물을 개조하는 것입니다. 표준 솔루션이 규칙이 아닌 예외인 함정이 많은 분야입니다.

Bernd-Simon Schwarz는 "기존의 모든 건축 프로젝트에는 우리가 영향을 미칠 수 없는 일련의 현장 조건이 있습니다. 그러나 반대로 이러한 조건은 건축 프로젝트에 막대한 영향을 미칩니다."라고 말합니다.

그린필드 지역의 새 건물과 달리 기존 건물 구조에 따라 무엇이 가능한지 결정됩니다. 그러므로 이를 정확하게 기록하고 계획에 포함시키는 것이 더욱 중요합니다. 준공 문서 또는 현장에서의 선택적인 DISTO 레이저 측정기 측정은 종종 이야기의 절반만 전달합니다. 건설 단계에서 벽이 완전히 직선이 아니거나 단 몇 센티미터만 떨어져 있는 것이 명백해지면 전체 계획이 망가질 수 있으며, 이 시점에서 일정을 변경하는 것은 어려운 일일 뿐만 아니라 건축업자에게 큰 비용이 들 수도 있습니다.

그래서 2017년에 형제는 Leica Geosystems 3D 레이저 스캐너를 선택했고 이후 거의 20개 프로젝트에 사용했습니다. "우리는 각 프로젝트가 시작될 때마다 BLK360를 사용하는 것이 합리적인지 고려합니다. 대부분의 경우 3D 레이저 스캔을 수행하는 것이 훨씬 더 경제적이라는 결론에 도달했습니다."라고 Bernd-Simon Schwarz는 요약합니다.

이는 건축가 사무실이 고객에게 새롭고 창의적인 솔루션을 제안할 수 있기 때문이 아닙니다. 현실적인 준공 조사가 보장하는 계획 신뢰성은 다른 측면에서도 긍정적인 영향을 미칩니다. 예를 들어, 건축사 사무실 직원들은 물건을 재측정하거나 문제를 자세히 살펴보기 위해 불필요한 건설 현장 방문을 줄여줍니다. 그리고 후속적으로 결함에 대한 클레임이 있더라도 준공 조사 시점에 팀이 실제 상태를 기록하는 것이 중요합니다.

BLK360는 사용하기도 쉽기 때문에 회사의 모든 건축가가 사용할 수 있습니다. 복잡한 프로젝트를 위해 측량 회사를 고용하는 대신 Schwarz 형제와 그들의 팀은 레이저 측량을 자체 워크플로에 직접 통합할 수 있습니다. Jörg-Helmuth Schwarz는 "저희 핵심 건축가 팀 전체가 정기적으로 이 장치를 사용합니다"라고 말합니다. 여기서 유일한 전제 조건은 Revit과 같은 BIM 프로그램을 자신 있게 처리하는 것입니다.

Jörg-Helmuth Schwarz에 따르면 이것이 건축가 사무실에서 Leica Geosystems를 선택한 또 다른 결정적인 요인이었습니다. "BLK360의 혁명적인 점은 기술 자체뿐 아니라 사용 용이성과 궁극적으로 저렴한 가격입니다. 실제로 건축 사무실에 매력적인 솔루션인 최초의 레이저 스캐너입니다." Schwarz 형제는 특히 기존 프로젝트에서 많은 작업을 수행하는 건축 회사의 경우 3D 레이저 측량 사용의 엄청난 잠재력을 확인했습니다. Schwarz 가족의 대담하고 혁신적인 정신이 성과를 거두었습니다. 형제들도 이에 동의합니다. "신기술에 대한 모든 투자는 위험을 수반합니다. 하지만 우리는 아이디어를 확신했을 때 위험을 회피한 적이 없습니다. 그리고 지금까지는 항상 성과를 거두었습니다."

---

면책조항: 이 기사에서는 Leica BLK360 G1에 대해 다루고 있습니다. 최신 BLK360 모델의 확장된 기능을 살펴보세요 여기.
