Gilbert-Ash는 Leica BLK360를 사용하여 영국 외무부에 Mayhew 극장을 건설했습니다.

길버트-애쉬 는 수상 경력이 있는 영국 건설 회사로, 30년 동안 40개국에서 호텔, 사무실, 외국 대사관 및 영사관에 이르기까지 유명하고 권위 있는 건설 프로젝트를 완료했습니다. 런던과 벨파스트에 사무실을 두고 있으며 전문 지식과 고품질 건축으로 인해 영국 외무부와 계약을 맺는 경우가 많습니다. 그들은 최근에 외교 교육 아카데미 런던 외무부 사무실에서, 윌리엄 왕자가 공식적으로 개장.

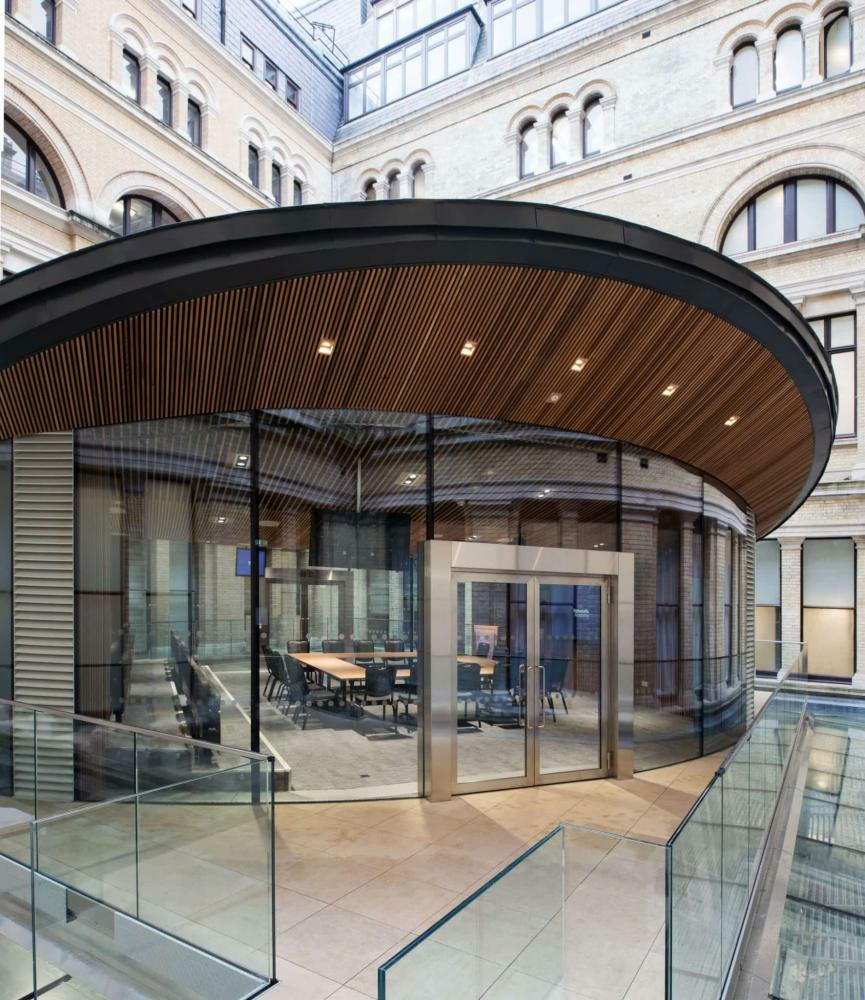

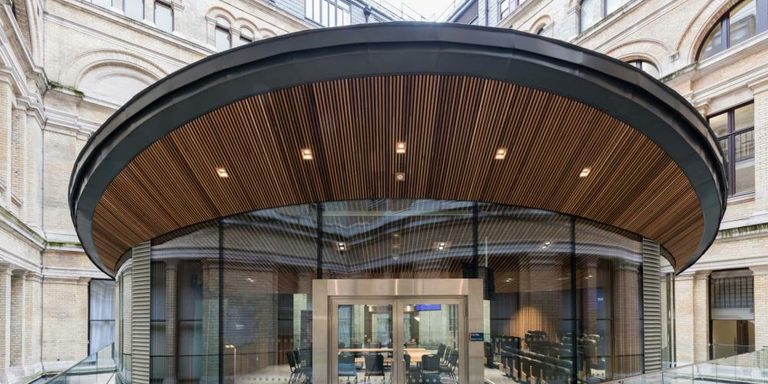

영국 최초의 여성 외교관인 세실리 메이휴(Cecily Mayhew)의 이름을 따 메이휴 극장(Mayhew Theatre)으로 정식 명명된 외교 교육 아카데미는 포물선형 유리, 강철 및 목재 구조물로 런던에 있는 영국 외무성 사무소 안뜰에 건설되었습니다. 즉 강철 상부 구조물을 도로 접근에서 90m 떨어진 안뜰로 크레인으로 들어 올려야 했으며 양쪽 여유 공간은 5m에 불과했습니다. 이는 매우 섬세한 작업입니다.

이 프로젝트를 위해 Gilbert-Ash는 좁고 민감한 공간에서 작업해야 했습니다. 또한 그들은 매우 엄격한 기하학적 설계 사양을 갖춘 복잡하고 고도로 현대적인 건물을 완성해야 했습니다. 다행히도 그들은 Leica BLK360 Mayhew Theatre에서 성공을 거두는 데 도움이 된 중요한 기술인 이미징 레이저 스캐너. 2019년 건설우수상.

복잡하고 고품격 건설에 필요한 첨단 기술

성공적인 기록에서 알 수 있듯이 Gilbert-Ash는 항상 세간의 이목을 끄는 건설 작업에 도전해 왔습니다. 그러나 메이휴 극장의 설계 및 건설 과정에는 위에서 언급한 복잡한 문제로 인해 첨단 기술이 필요했습니다.

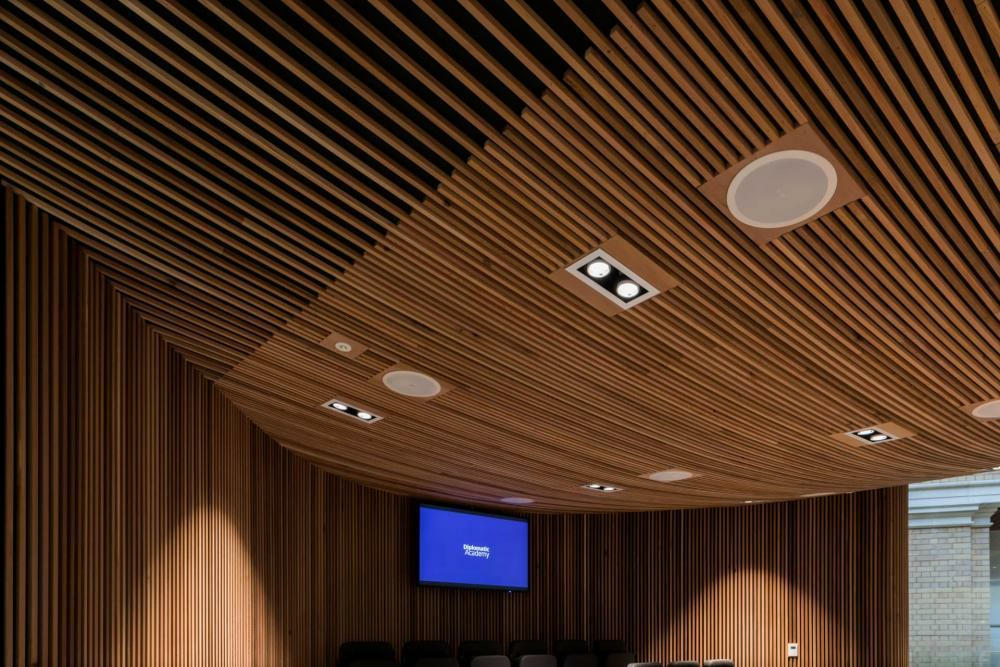

“건물의 상부구조는 캔틸레버 쌍곡선 포물면 모양 때문에 프링글이라고 불리는 아연 지붕이 있는 상단 링 빔과 건물 내부에는 타원형 포물면 삼나무 판금 천장이 있었습니다."라고 Gilbert-Ash의 디자인 관리자인 Paul McGeachy는 말했습니다. 건축가가 아닌 사람들에게 이러한 고도의 기하학적 언어는 이것이 건축하기 복잡한 구조임을 나타냅니다.

그리고 네, 프링글스는 쌍곡선 포물면 모양의 감자칩입니다. "쌍곡선 포물면"이 얼마나 복잡한지 이해하기 위해 New York Times는 기사를 게재했다 슈퍼컴퓨터에 대해 설명하고 프링글스의 설계 방식에 대해 언급했습니다. "Procter & Gamble은 심지어 프링글스가 깨지지 않고 캔에 들어갈 수 있도록 슈퍼컴퓨터를 사용하기도 합니다."

분명히 메이휴 극장은 설계와 건설의 모든 단계에서 완벽한 정확도를 요구하는 복잡한 구조이며, 캔에 맞는 프링글과 다르지 않은 쌍곡선 포물면 아연 지붕은 1등급 문화유산 건물인 외무부 사무실에 손상을 주지 않고 안뜰에 맞춰야 했습니다. Pringles가 캔에 들어갈 슈퍼컴퓨터를 필요로 한다면 Gilbert-Ash는 Mayhew Theatre를 성공적으로 건설하기 위해 확실히 BLK360가 필요했습니다.

Construction Manager Magazine에서 극장이 어떻게 건설되었는지에 대한 자세한 설명과 도표를 볼 수도 있습니다. 여기.

Gilbert-Ash는 3D 모델 생성을 위해 Leica BLK360에 투자했습니다.

프로젝트 시작 시 McGeachy와 수석 견적 담당자인 Graeme Gourley는 극장 건설 계획을 매우 정확하게 측정해야 한다는 사실을 깨달았습니다. 그들은 이미 디지털 구성 및 리얼리티 캡처 도구에 대한 경험이 있었지만 McGeachy는 BLK360를 발견하고 이것이 그들의 기술 포트폴리오에 적합할 것이라고 생각했습니다.

McGeachy는 "디지털 건설 박람회에 참석하여 다양한 부스를 살펴보다가 Leica 스탠드를 발견했습니다. 대변인이 이에 대해 설명하고 시연해 주었습니다."라고 말했습니다. "그 시점에서는 이것이 우리의 디지털 건설 도구에 좋은 추가 요소가 될 것이라는 점을 쉽게 식별할 수 있었습니다."

하지만 작업 현장의 공간적 제약과 복잡한 설계, 하청업체와의 작업으로 인해 단순히 그곳에서 작업을 시작하고 작업이 진행됨에 따라 설계를 조정하는 것은 불가능했습니다. 대신 Gilbert-Ash는 현장 치수를 결정하기 위해 외부에서 강철 상부구조 건설을 시작하기로 결정했습니다.

Gourley는 "디지털 건축 방법을 사용하여 모든 것을 외부에서 꼼꼼하게 생각해야 했습니다."라고 말했습니다. "우리는 유리를 제작하여 현장으로 보내기 전에 유리의 크기를 결정하기 위해 극장을 미리 세웠습니다."

McGeachy는 "현장에서 치수를 설정할 수 있는 유일한 방법은 3D로 캡처하는 것이었습니다."라고 말했습니다. 그런 다음 BLK360를 사용하여 상부 구조를 스캔하고 정확한 치수를 확인한 다음 이를 사용하여 유리 및 목재 부품과 같은 다른 재료를 주문할 수 있었습니다. BLK360로 캡처한 정확한 포인트 클라우드 데이터를 통해 Gourley 팀은 모든 건설 단계에서 정확도를 보장하는 데 도움이 되는 전체 설계 프로세스를 정밀하게 시작할 수 있었습니다.

McGeachy는 "우리는 북아일랜드에서 Leica BLK360에 투자한 최초의 회사 중 하나입니다. 우리는 이를 사용하여 3D 포인트 클라우드 데이터를 캡처합니다."라고 말했습니다. "우리가 개발한 3D 모델을 사용하면 세 분야 모두 간의 충돌을 쉽게 식별할 수 있었고 하청업체와 워크숍을 개최하여 설계 변경 방법을 개발할 수 있었습니다."

쌍곡선 포물면의 설계 및 구성 워크플로

McGeachy는 상부 구조를 캡처한 후 여러 워크플로를 사용하여 Autodesk Revit, ReCap Pro & Mobile 및 Navisworks를 사용하여 데이터를 처리하고 3D 모델을 만들었습니다. 그런 다음 그는 기존 Revit 모델과 치수가 지정된 Autocad 도면을 개발할 수 있었고 철강 하청업체는 Tekla Structures 소프트웨어를 사용하여 철골 구조, 프레임 및 연결부를 성공적으로 설계할 수 있었습니다.

McGeachy는 "이렇게 매우 복잡한 기하학적 모양이 있는데, 이 디자인에서 서로 의존하고 상호 작용할 때 훨씬 더 복잡해집니다."라고 말했습니다. 극장 디자인의 재료와 모양이 다양하기 때문에 Gilbert-Ash는 BLK360의 필수 데이터를 활용하여 Mayhew 극장의 성공적인 완성을 보장하는 데 필요한 모든 3D 모델링을 제공했습니다.

Leica BLK360는 기본적으로 우리가 프로젝트를 완료하는 방식을 변화시켰으며 특히 하청업체의 조정과 관련하여 우리에게 큰 변화를 가져왔습니다.

Gourley가 말했다. "설계 충돌을 더 일찍 식별할 수 있으며 고객은 프로젝트 초기에 무엇을 얻고 있는지 더 잘 이해할 수 있습니다."

이처럼 눈에 띄는 위치, 목적 및 고객을 위해 복잡한 구조가 구축된 상황에서 BLK360는 Gilbert-Ash가 영국 외무부와 성공적인 관계를 유지하고 수상 경력에 빛나는 작업을 계속할 수 있도록 도왔습니다. Gilbert-Ash가 향후 프로젝트에 3D 레이저 스캐닝을 어떻게 통합할지 기대됩니다.

면책조항: 이 기사에서는 Leica BLK360 G1을 사용한 데이터 캡처를 다루고 있습니다. 최신 BLK360 모델의 확장된 기능을 살펴보세요 여기.
