이탈리아 건축 표현의 역사 속 스캐닝: Elias Logan과 BLK360, A Coda

이전 5개의 블로그 항목을 통해 BLK360 그리고 나는 레이저 스캐닝 '그랜드 투어'를 통해 북해의 최북단 섬에서 지중해의 최북단 섬까지 나아갔습니다. 오크니(Orkney)의 신석기 시대 네스 정착지부터 옥시타니(Occitanie)의 산꼭대기 중세 요새까지, 사르디니아(Sardinia)의 우람한 청동기 시대 누라게(nuraghe)부터 몰타(Malta)의 신비한 거석 사원까지; 스캐너와 나는 유럽 대륙에서 4개월에 걸쳐 광범위한 시간적, 공간적 범위를 조사했습니다.

이 게시물에서는 이탈리아 본토에서 종종 간과되는 에트루리아 문명의 잔재를 발견하기 위해 토스카나의 낮은 겨울 눈부신 태양 속으로 모험을 떠나는 마지막 돌 구조물 세트가 우리를 기다리고 있습니다. 로마와 피렌체의 보다 철저하게 표현된 랜드마크 가운데 어울리는 코다 이전에 이 인상적인 문화의 증거를 기록하기 위해 올리브 숲을 통과하고 화산 언덕을 오르는 데 저와 함께 하십시오.

BLK360는 에트루리아인의 증거를 탐구합니다

종종 그들의 전임자인 고대 그리스인과 로마인의 문화적 기여에 의해 가려졌던 에트루리아인은 이러한 은유적인 교각(또는 문자 그대로 동료) 사이의 다리라는 것 이상의 설명을 받을 자격이 있습니다. 블로그의 간결함은 결코 수용적이지 않습니다. 따라서 에트루리아 문화가 대략 기원전 900년에서 90년 사이에 존재하여 다신교를 발전시키고 조각과 금속 공예를 포함한 예술을 발전시켰으며 매우 짧지만 수많은 비문을 남겼다고만 말하면 충분합니다.

이 텍스트를 뒷받침하는 알파벳은 대부분 그리스어이지만 이 문자의 순서는 그렇지 않기 때문에 언어학자들은 머리를 긁적이며 그리스 로마인과의 접촉을 통해 에트루리아 사회에 대한 언급을 찾아 헤매고 있습니다. 추가 발견이 있을 때까지 에트루리아인들은 일종의 그리스, 일종의 로마, 그리고 그들의 저술에 대한 모호함으로 인해 어느 정도 선사 시대와 같은 비교 및 ​​대조 특성을 가질 운명에 처해 있는 것 같습니다.

언어 이해가 부족하면 아키텍처(종종 이러한 기호의 기반)가 더욱 중요해집니다. 나의 스캐닝 연구가 이전에 보여주었듯이 죽은 자를 위한 구조는 종종 사회의 능력과 관습을 가장 지속적이고 잘 보여줍니다. 특히 장식된 히포게아(지하 매장실), 네크로폴리(영묘 단지) 및 무덤으로 유명한 에트루리아인도 예외는 아닙니다.

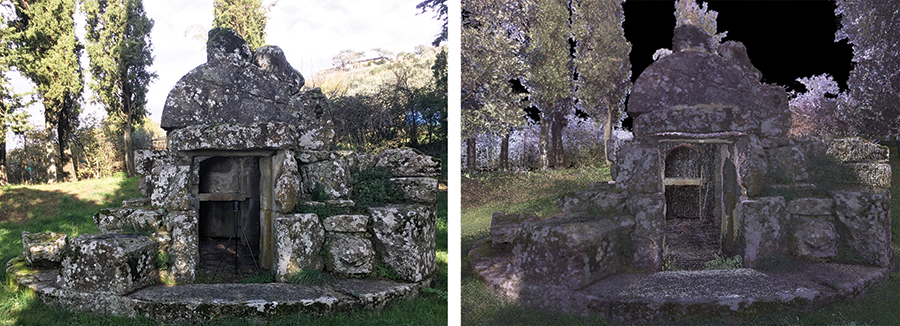

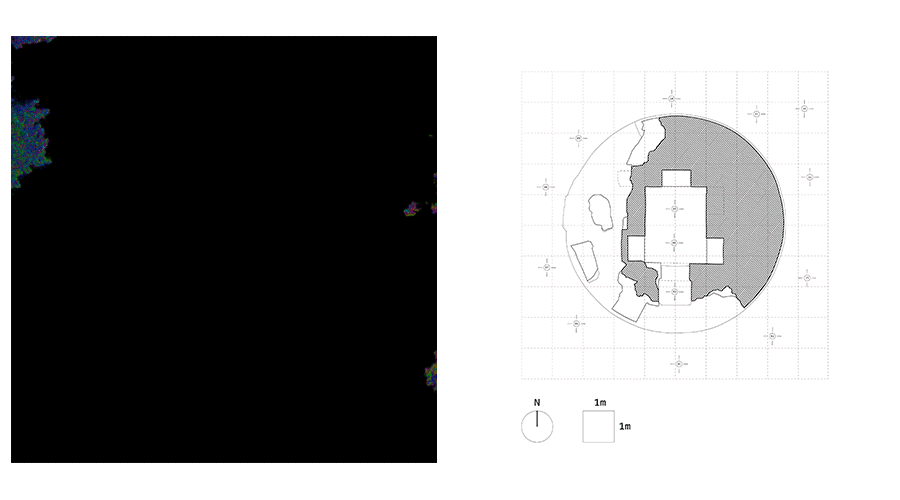

토스카나의 코르토나(Cortona) 마을 아래 계단식 언덕에 자리잡은 타넬라 디 피타고라(Tanella di Pitagora)(1)는 기원전 2세기에 만들어진 후자의 세심하게 제작된 예입니다. 유해를 안치하기 위한 수직 틈새가 있는 직사각형 방의 다이어그램은 BLK와 나에게 친숙했습니다. 영국과 프랑스에서 스캔된 무덤과 회랑 무덤을 보다 질서 있게 반복했습니다. 무덤의 원통형 주춧대와 사암 블록을 다듬고 건식으로 쌓은 유사 금고에는 공간적, 기하학적 목적에 맞게 돌을 형성하는 사회의 기술이 분명합니다.

그러한 기술은 오르비에토에 있는 에트루리아 도시의 더 남쪽에 있는 더 부서지기 쉬운 물질에서는 침식되지 않았습니다. 실제로 아마도 일어났을 것입니다. 이미 기원전 900년에 정착된 이 도시는 정착지 구조물의 기초이자 채석장 역할을 했던 연질 화산석회암 고원 위에 서 있습니다. 현재의 스카이라인은 중세 블록으로 가득 차 있고 두오모의 반짝이는 박공 지붕으로 강조되어 있지만, 에트루리아 시대의 오르비에토는 그리스의 더 유명한 또 다른 아크로폴리스와 지나가는 유사점 이상을 공유했을 수 있습니다.

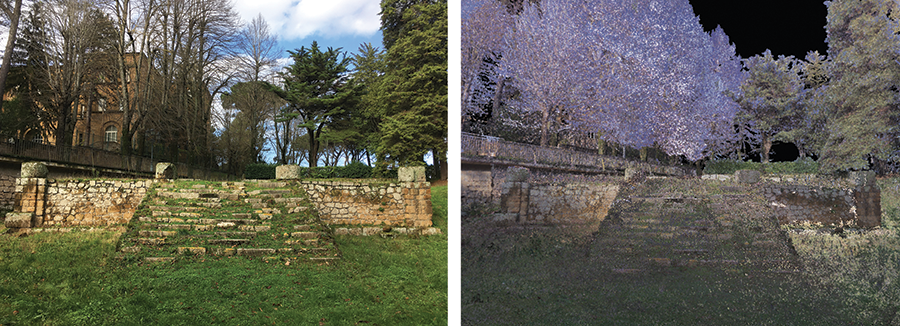

기원전 6세기에 우뚝 솟은 언덕 꼭대기에 세워진 벨베데레 신전의 존재를 생각해 보세요. BLK360와 제가 도착했을 때 그 구조는 부분적으로 현대 도로를 덮은 연단에 불과했지만, 한때는 후기 파르테논 신전의 기념비적인 규모는 아니더라도 많은 고전적인 문체적 특성을 공유했을 것입니다. 목재와 석회화의 하이브리드 구조인 BLK360 스캔은 남아 있는 계단, 현관, 기둥 그루터기 및 세 개의 '셀라' 챔버의 발자국을 포착했습니다. 재건 과정에서는 전체가 한때 그리스와 로마 사원의 친숙한 형태와 다르지 않은 삼각형 페디먼트와 기와 지붕으로 장식되어 있었을 것으로 의심됩니다.

로마 통치 하에서

로마 사원에 관해 이야기하자면, 이탈리아의 수도를 순례하지 않고는 이탈리아 방문이 완료되지 않을 것입니다. 모든 길은 통한다고 하는 곳. BLK360와 제가 영국의 북쪽 경계에서 프랑스 남부의 갈리아 지부까지 고대 지배의 유적을 조사한 후 로마로 향하는 것은 적절합니다. 아이러니하게도 제국의 진원지에 기념물을 건설하는 방법은 연구 대상에서 제외될 정도였습니다. 이곳의 바실리카, 사원, 원형 극장의 거대한 규모를 효율적이고 경제적으로 구현하기 위해 로마인들은 시멘트와 벽돌의 합성물을 활용했으며 돌은 호안의 역할을 맡았습니다.

구조용 석재가 부족하여 스캐닝이 불가능했지만, 이 고대 로마 기념물의 명백한 기하학적 규칙성은 다른 곳에서 조사된 초기 고인돌, 거주지 및 방어 구조물과 결정적으로 다른 점을 강조했습니다. 이러한 선사 시대 구조물의 비율은 사용 가능한 원자재(가장 큰 암석 또는 가장 긴 목재) 또는 코벨링의 원추형 제약에 의해 규제되었지만 아치와 돌출된 아치의 발명은 로마인에게 새로운 공간적 자유를 허용했습니다. 물론 이 자유에는 한계가 없었습니다. 성공적인 금고를 만들려면 하중을 전달하기 위해 돌을 형성하는 방법에 대한 이해가 필요했습니다. 무엇보다도 이러한 이유로(무역 조정, 광대한 제국 전체의 표준화 등) 로마인들은 규칙 또는 조치를 고안했습니다.

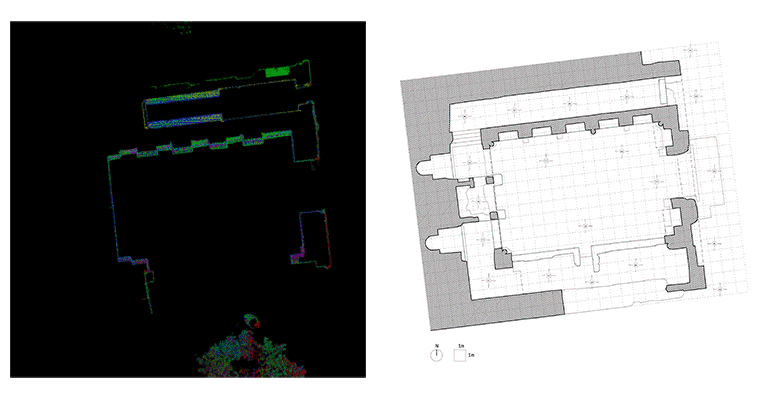

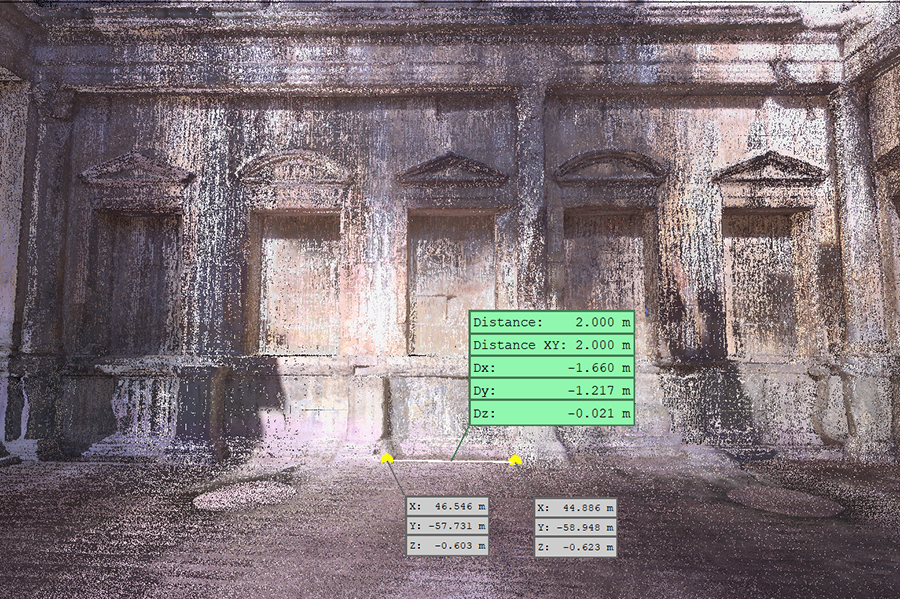

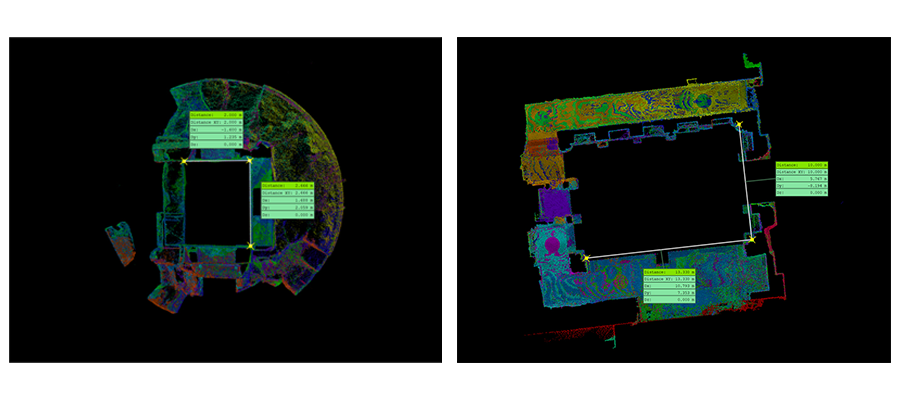

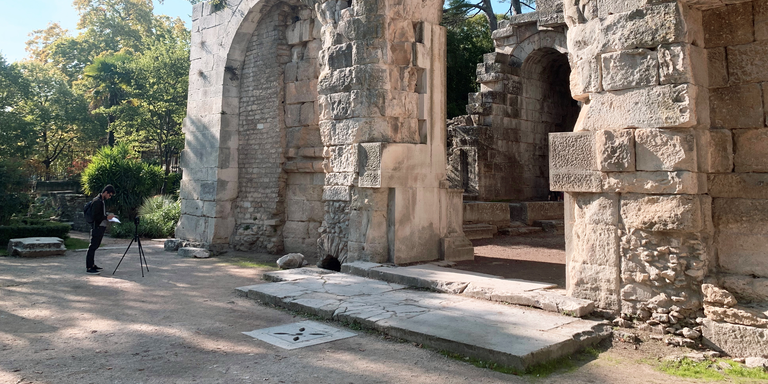

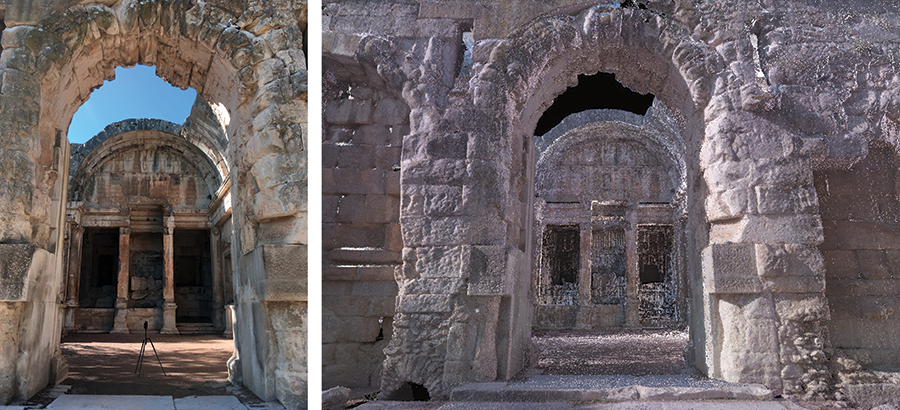

BLK와 소프트웨어 파트너인 Register 360의 측정 도구는 이러한 규칙과 그 기원을 이해하는 데 유용하다는 것이 입증되었습니다. 예를 들어, 나는 1848년에 조지 데니스(George Dennis)의 주장을 조사할 수 있었습니다. 에트루리아의 도시와 묘지, Tanella di Pitagora는 토스카나 길이 단위인 브라치오('팔'로 번역됨)의 배수를 준수합니다. 나 자신을 측정하면서 치수가 로마식 발과 더 균일하게 일치한다는 것을 알았습니다. Dennis가 지적했듯이 브라치오의 약 두 배입니다. 고대 에트루리아와 로마 제국 사이의 알려진 문화적 교차를 고려하면 그러한 발견은 놀라운 일이 아닙니다. 나는 이전에 프랑스 Nîmes에서 스캔한 에트루리아의 Tanella와 로마의 Temple de Diane의 정확하게 공유된 비율에서 이러한 지적 수분에 대한 더 많은 증거를 발견했습니다. 서기 1세기에 지어진 후자는 벽감이 있는 단일 직사각형 방의 공간인 Tanella의 발자국을 공유하는 반면, 그렇게 보이도록 만들어진 단순한 경간이 아닌 진정한 배럴당 금고를 통해 더 큰 규모가 가능해졌습니다.

새로운 규칙: 원근법, 투영법, 이제 포인트 클라우드

지난 4개월 동안 BLK360와 제가 포착한 흥미로운 기록을 깎아내리려는 것은 아닙니다. 다만 이번 스캔 여정의 핵심 동기는 건축적 표현 방식에 있었습니다. 연구의 지리적 결론이 시간적 제약이 발생한 위치와 일치하는 것은 그때에만 적절했습니다. 우리의 마지막 목적지는 르네상스로 알려진 문화적 변화의 여명기에 표현 방법론의 혁명이 일어난 피렌체였습니다. 필리포 브루넬레스키(Filippo Brunelleschi)가 1415년에서 1420년 사이에 선형 원근법의 수학적 기초를 개발하여 표현에 새로운 규제 현실주의를 가져온 것은 도시의 두오모 계단에서였습니다. 그러나 내가 '4-C 스캐닝 기준'(2)에서 언급한 것은 이 혁신적인 발견이 아닙니다. 오히려 그것은 동료 피렌체 사람이자 건축가인 레온 바티스타 알베르티(Leon Battista Alberti)가 1490년 논문에서 요청한 것이었습니다. 재교육, 건축가가 건물 제안을 표현하는 데 직교 투영을 활용하는 경우:

건축가는… 평면도에서 투영을 얻습니다. 그는 정면과 측면 입면의 배치와 이미지를 고정된 선과 실제 각도로 다양한 [시트]에 보여 주는데, 자신의 계획을 [눈에] 보이는 대로 보여주려는 것이 아니라 구체적이고 일관된 측정으로 보여줍니다.

진정한 계획과 입면도에 대한 Alberti의 옹호는 중세 말과 초기 르네상스 시대에 건축가의 주관적인 관점과 준정투상 도면(그러한 문서가 전혀 준비되었을 때)의 일관되지 않은 관행에 대한 반응으로 나왔습니다(3). 종종 처음에 화가(잘못된 원근법 연습) 또는 석공(잘못된 철자법 사용)으로 교육을 받은 건축가들은 비트루비우스가 환영적 표현을 옹호한 점를 인용하여 표현의 부정확도를 더욱 정당화했습니다. 시노그라피아 그의 정식 논문에서 건축학. 특히 에트루리아인과 로마인의 구조는 측정 단위가 수세기 전에 존재했음을 보여 주지만 축척 도면의 준비는 16세기에 건축 실무에 점차적으로 들어갔습니다. 제가 BLK360로 르네상스 이전 구조를 탐색하도록 범위를 제한한 것은 의식과 실천의 이러한 변화입니다. 건축 이전의 표현 자료, 다시 말해 건축 문서라고 부를 만한 증거가 없기 때문입니다.

그렇다면 의의는 무엇인가? 스캐닝 - 그리기, 사진 촬영 또는 기타 이미징 방법과 달리 이러한 표현되지 않거나 과소 표현되는 사이트는 무엇입니까? Brunelleschi의 원근 투영과 Alberti의 직교 투영의 맥락에서 BLK의 포인트 클라우드를 패닝하는 것은 일종의 합성으로 이해됩니다. 회화적(여기서는 사진적) 관점의 특성과 엄격한 철자법을 결합합니다. 재현은 현실과 마찬가지로 측정 가능하면서도 몰입감이 뛰어납니다. 보정된 구름(불가피한 경우일지라도)이 우주에 있는 지점입니다.

번갈아 가며 흐릿한 고해상도 렌즈를 통해 나는 Brodgar의 Ness에서 선사 시대 도자기를 발굴했을 때, Weeting Castle에서 벽돌과 회반죽을 측정할 때, Forteresse de Oppede le Vieux의 돌을 안정시킬 때, Ta'Ħaġrat 사원의 거석 모델에 경이로움을 느꼈을 때를 되돌아볼 뿐만 아니라 아직 만들어지지 않은 표현과 현실을 앞지르게 됩니다.

각주:

1. 타넬라 디 피타고라(Tanella di Pitagora) 또는 피타고라스의 무덤의 정확한 형태는 초기 수학자이자 철학자가 개발한 기하학적 정리를 떠올리게 하지만, 여기서 제목은 코르토나(Cortona)와 그가 학교를 설립하고 기원전 530~495년 사이에 살았던 이탈리아 남부 코무네 크로토네 사이의 혼동으로 인해 잘못된 명칭이 되었습니다.

2. 이전 게시물의 '4-C 스캐닝 기준'을 참조하세요. https://shop.leica-geosystems.com/blog/scanning-scottish-cairns-and-castles-elias-logan-and-blk360-round-2

3. 중세와 르네상스 표현의 기원에 대한 보다 심층적인 연구는 James S. Ackerman Origins, Imitation, Conventions 2002 MIT Press를 참조하십시오.
