Elias Logan, BLK360 및 15,000년 역사 스캔: 프랑스의 선사 시대 동굴, 로마 유적 및 중세 성

우리가 떠났을 때, BLK360 그리고 나는 스코틀랜드의 북쪽 끝에서 영국의 남쪽 해안까지 가는 길을 조사했습니다. 이제 우리를 따라 채널을 건너 유럽 본토로 가도록 초대합니다! 이 게시물에서는 더 많은 스캐닝 사이트를 찾기 위해 프랑스를 탐험하면서 (내 모국어를 희생하여) 길의 오른쪽으로 돌아갈 것입니다.

오랜 왕실 라이벌인 영국과 마찬가지로 프랑스의 건축 역사는 수천년 전으로 거슬러 올라가 BLK360가 포인트 클라우드 마법을 사용할 수 있는 폐허 상태의 석조 구조물을 광범위하게 선택했습니다. 그러니 등산화 끈을 묶고 저와 부서진 프랑세와 함께 프랑스 시골로 '여행 관광 여행'을 떠나세요!

BLK360는 고인돌과 로마인을 상대합니다. 샤또도!

텍사스 크기의 토지를 소유하고 이를 인수하는 데 단 한 달이 걸렸기 때문에 나는 프랑스의 풍부하고 스캔할 가치가 있는(1) 사이트 중 가장 간결하다고 생각하는 서부 및 남부 지역으로 로밍 연구를 제한했습니다. 이 회오리바람 투어는 블로그 게시물 여섯 개를 더 채울 만큼 충분한 스캔과 스토리를 제공했지만, 주요 사이트와 하이라이트만 다루겠습니다.

연대순으로나 지리적으로 좋은 위치에 있는 브르타뉴의 거대한(크기와 범위 모두에서) 거석 기념물은 출발점 역할을 했습니다. 돌 기둥 또는 선돌의 긴 정렬로 가장 잘 알려진 카르나크 주변의 거석 밀집에는 수많은 고인돌(기둥 + 관석으로 구성된 선사 시대 구성)과 고분(흙 더미 또는 작은 돌 더미로 덮인 유사한 구조물)도 포함됩니다.

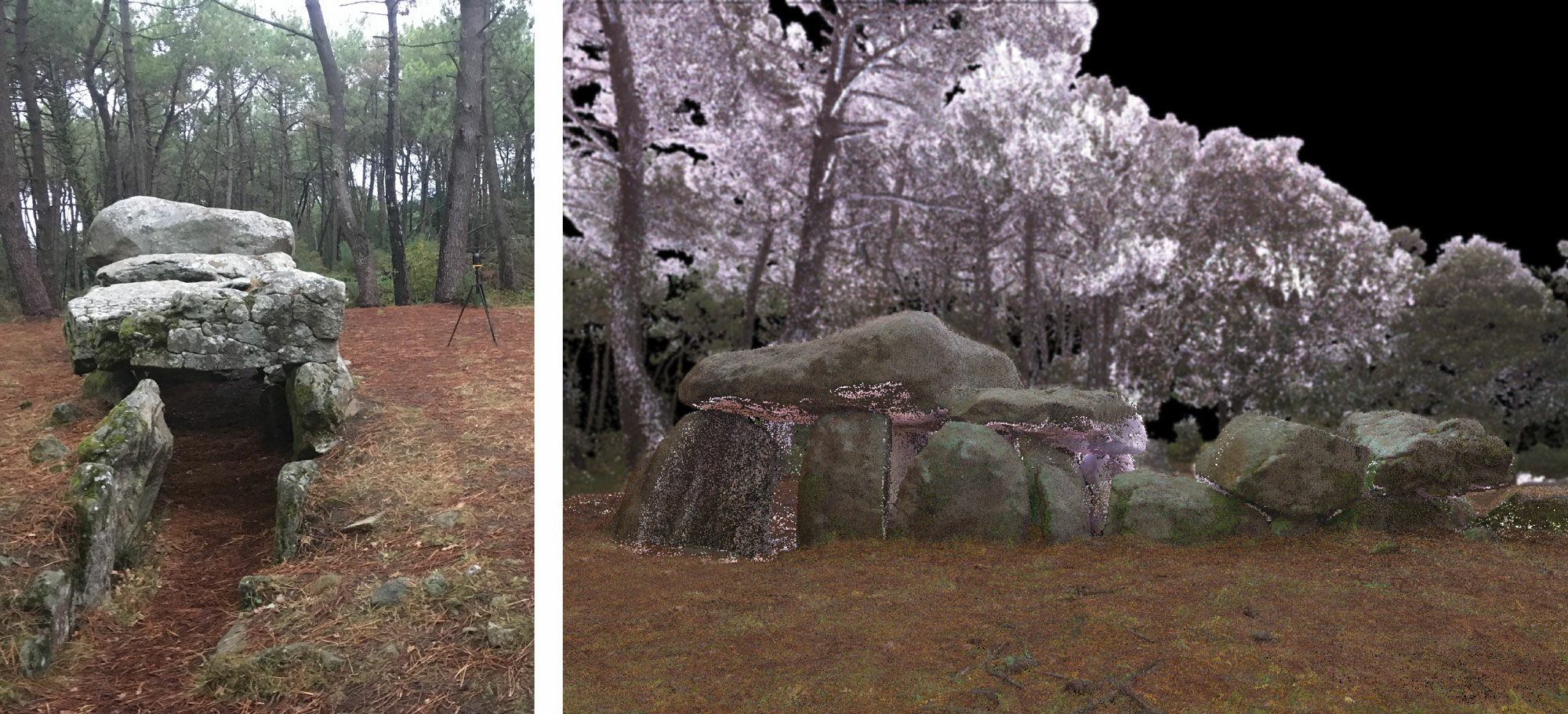

동안 BLK360 저는 이 기념물 중 몇 개를 스캔하고 스케치했는데, 아마도 가장 흥미로운 것은 Kerioned Dolmen Mane이라고 불리는 기념물일 것입니다. 이 구조 그룹은 기원전 3500년경으로 거슬러 올라갑니다. 고속도로에 접해 있는 숲 개간지에서 서로 약 20피트(6m), 90도 회전하는 두 개의 갤러리 무덤 유형의 고인돌을 보유하고 있습니다. 개간지 주변을 산책하거나 살펴보던 중 고속도로 제방 근처에 있는 세 번째 지하 석실로 이어지는 좁은 계단을 발견했습니다! 내부에는 위와 유사한 돌 기둥이 있지만 손전등과 레이저 스캔을 사용하여 해독할 수 있는 독특한 직사각형 및 구불구불한 선 조각이 있습니다.

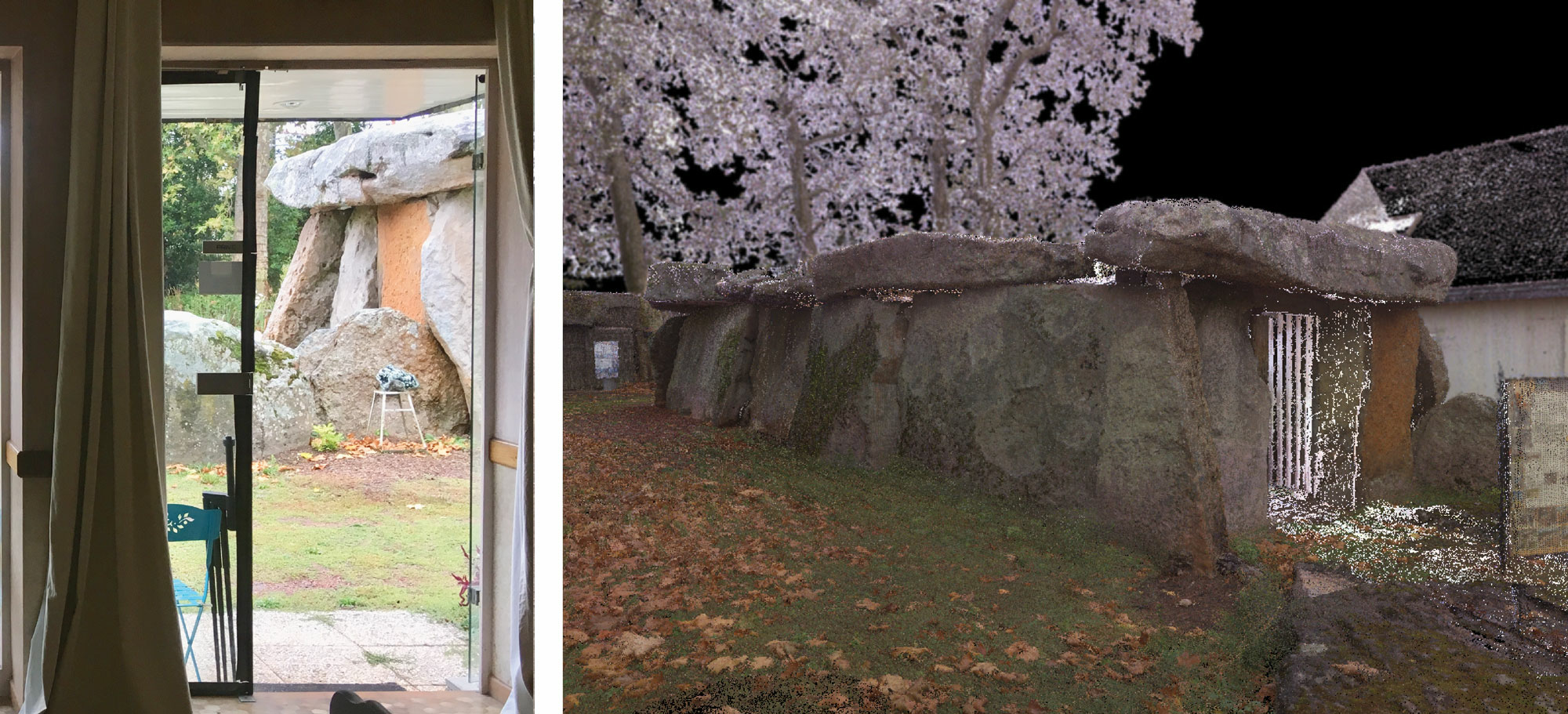

Carnac에서 나는 BLK360가 뒷마당(Dolmen de Bagneux)과 포도원(Dolmen de Curton)에 위치한 훨씬 더 많은 고인돌을 포착한 루아르 계곡을 추적한 후 남쪽으로 도르도뉴 강의 유역으로 이동했습니다. 제가 가장 먼저 들른 곳이자 가장 성과가 좋았던 곳은 페리괴(Périgueux)였습니다. 이곳의 유명한 19세기 로마풍 대성당은 아마도 베수나(Vesunna)의 갈로-로마 정착지였던 도시의 옛 삶에 대한 경의를 표하는 곳일 것입니다. 이 과거에 대한 보다 직접적인 증거는 골동품 원형 극장, 원통형 사원 및 거주지 형태로 남아 있으며, 그 중 일부는 BLK360 스캔의 초점이었습니다.

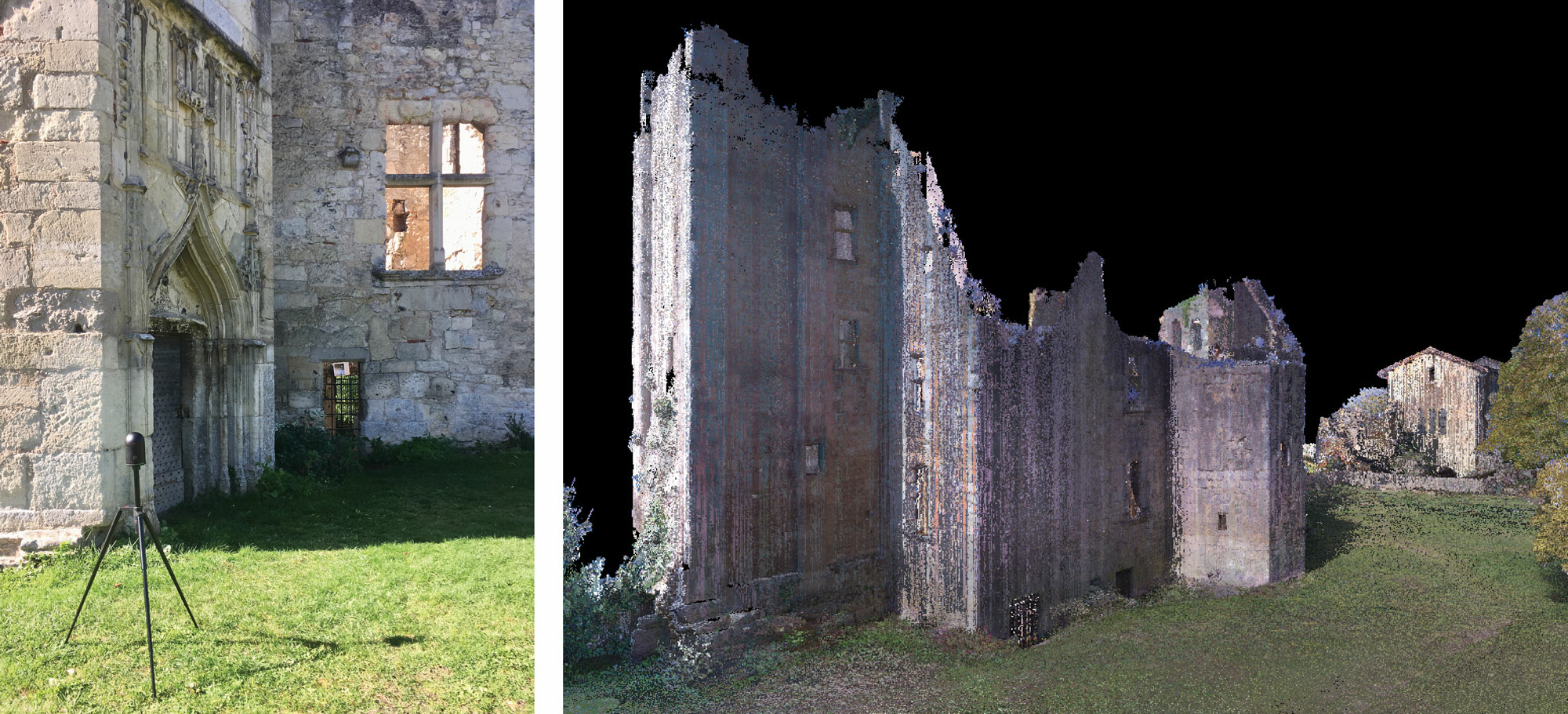

그러나 현재까지 가장 야심찬 스캐닝 프로젝트는 중세 도시 건물과 요새(내부가 대중의 출입을 차단했기 때문에 'Chateau Barrière'로 명명됨)를 뒷받침하는 로마식 벽과 성문 'Porte Normande'의 계층 구조였습니다. BLK360는 하루 동안 750'+(230m)의 석조 둘레를 75개 설정에서 캡처했습니다.

페리괴(Périgueux)를 지나 도르도뉴(Dordogne)를 따라 베제르 강(Vézère River)까지 추적했습니다. 이곳에는 중세 시대 유적지가 인간 정착에 대한 가장 오래된 것으로 알려진 증거 중 일부와 뒤섞여 있습니다. 15,000년 전 막달레니아 시대의 동굴과 바위 보호소가 그려져 있습니다. 내 연구(사실 건축에 대한 아이디어 전체)의 출처를 훨씬 이전에 만들었음에도 불구하고 이러한 예술적으로 증강된 자연 환경은 믿을 수 없을 만큼 방대한 인류 역사와 지질학적 역사를 이해하는 데 영향을 미쳤습니다. 사실 너무 오래되어서 다음 스캔 사이트 그룹이 상대적으로 최근에 나타나게 됩니다.

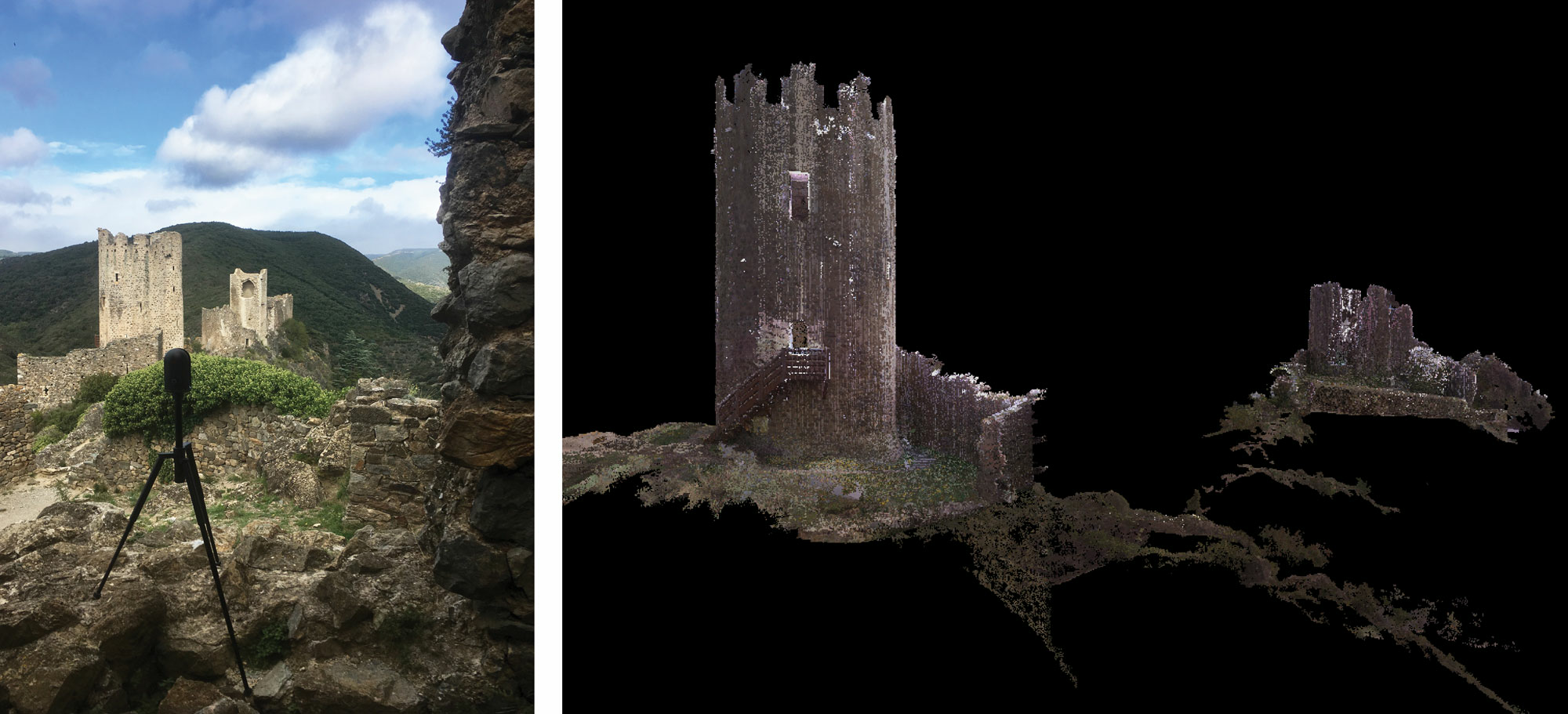

계속해서 남쪽으로 이동하면서 스캐너와 나는 소위 랑그독의 카타르 성이라고 불리는 멋진 장소를 찾았습니다. 피레네 산맥 그늘의 절벽 꼭대기에 자리잡고 있으며, 저 아래 계곡에서는 바위 절벽이 어디에서 끝나고 이 흩어져 있는 요새의 석조 공사가 시작되는지 거의 식별할 수 없는 경우가 많습니다. 그러나 (다행히 컴팩트한) BLK360를 사용하여 이러한 높이까지 올라간 후 조인트와 솔기, 볼트 및 빔이 해상도를 얻었습니다. 4개의 개별 성이 능선의 최고점에 점을 찍는 Les Quatre Châteaux de Lastours와 같은 장소에서 BLK는 160'(50m)의 경사 지형으로 분리된 인근 성채에 속한 소수의 지점을 포착하여 범위를 표시했습니다.

Forteresse d'Odeppe le Vieux 재건 기록

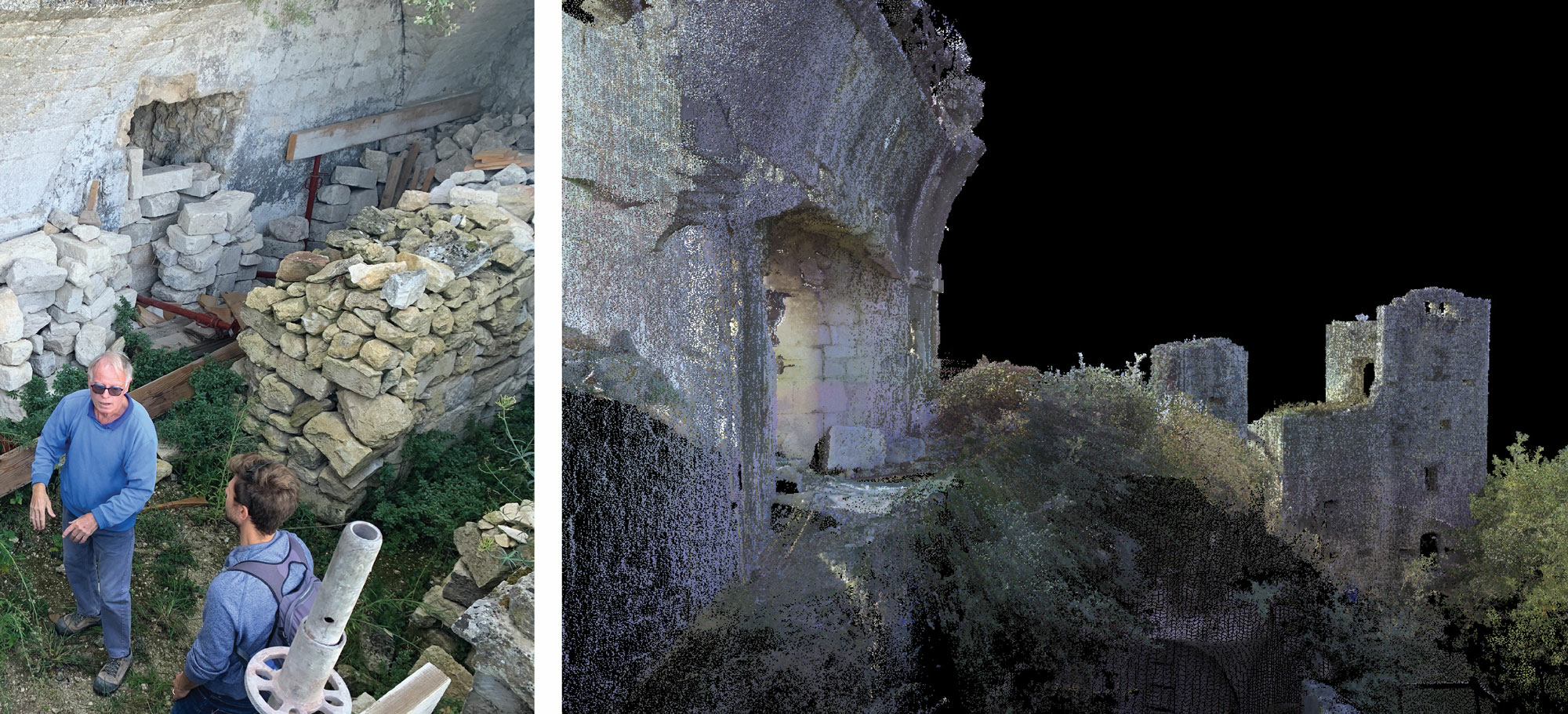

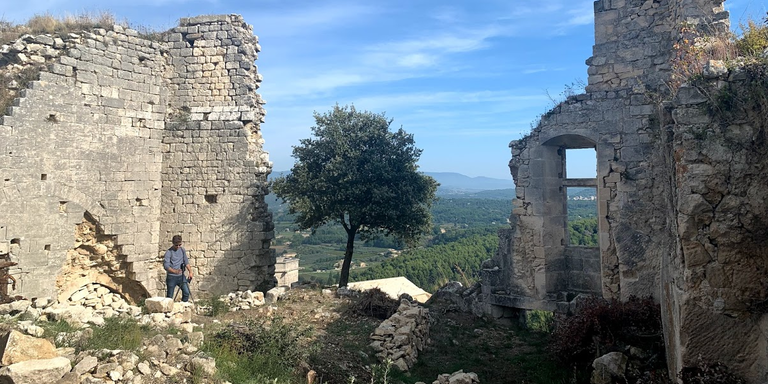

프로방스의 랑그독(Languedoc) 동쪽 경계 바로 건너편에는 마찬가지로 극적인 경사면이 무너져가는 Forteresse d'Odeppe le Vieux 성을 지탱하고 있습니다. 같은 이름의 중세 마을을 관장하는 옛 요새는 Jean-Jacques Lohier가 이끄는 자원 봉사 팀의 보존 및 재건 노력의 초점입니다. 10월의 하루 동안 그 그룹은 나와 파트너 Emily Kruse 및 BLK360를 포함하도록 확장되었습니다.

위협적인 비계 스크램블링과 사다리 오르기 등 현장을 둘러본 후 우리는 직사각형 성채의 노출된 내부를 스캔하기 시작했습니다. Forteresse 팀은 또한 맛있는 빵, 치즈, 케이크 및 주류로 구성된 관례적인 점심 시간에 참여할 수 있도록 매우 친절했습니다! 이 모든 것은 성의 탑과 둥근 천장을 안정시키는 팀의 노동을 촉진하는 데 필요할 뿐만 아니라, 서로의 언어에 대한 우리의 깨진 버전이 허용하는 한도 내에서 부분적인 재구성 작업과 그 과정에서 표현의 중요성을 논의할 기회를 제공합니다.

이 사실을 입증하기 위해 약 20년 전에 다른 하버드 학생이 초안을 작성한 일련의 평면도가 최근 역사에서 현장 작업을 안내했습니다. 이제 현장에서 생성된 스캔이 이 표현 연속체에 추가됩니다. 재건을 위해 이러한 자원을 확대, 향상, 심지어 수정합니다.

Elias Logan의 "3D" 스캔 처리 방식

이를 위해, 연구를 구성한 다양한 형태의 암석 표현을 만드는 데 활용한 '후처리' 방법 중 일부를 공유할 가치가 있습니다.(2)

1. 정의: Leica의 Cyclone Register 360 PLUS 소프트웨어에서 컴파일된 설정 스캔 파일에 액세스하고 작동하는 첫 번째 단계는 고려 사항의 외부 경계를 결정하고 정의하는 것입니다. 나는 스캐너 범위의 "자연스러운" 범위가 이 모양을 제안하도록 허용하고 점의 밀도를 사용하여 다른 모든 것을 제외할 외부 영역을 추론하는 것을 선호합니다. Register 360 PLUS의 다각형 다듬기 도구를 사용하면 이 경계를 쉽게 그리고 '외부 삭제'를 선택하여 불필요한 데이터 포인트를 제거할 수 있습니다.
2. 삭제: Register 360 PLUS의 다듬기 도구를 사용하면 개별 설정이나 컴파일된 스캔에서 점이 흐린 인간(종종 스캔에 포착되는 경우가 많음)과 개체의 흔적을 제거하는 데 나중에 사용하는 기능인 '내부 삭제'도 쉽게 할 수 있습니다. 규모, 직업 또는 문화적 맥락을 보여주는 데 틀림없이 유용하지만 인물은 자주 움직이기 때문에 일반적으로 부분적으로만 캡처됩니다. 고의적인 존재보다 주의를 더 산만하게 만듭니다.
3. '그리기': 3D 스캐닝, 특히 Register 360 PLUS의 가장 혁신적인 부분은 캡처된 데이터를 기반으로 도면을 생성하는 것입니다. 이미지를 생성하는 기본 방법은 스캔을 이동하고 확대/축소하여 이미지 파일로 내보낼 보기를 결정하는 것입니다. 특히 직교 투영(예: 평면도, 단면 및 입면도)에 정통한 전문가에게 더욱 매력적인 점은 소프트웨어의 TruSlicer 보기를 사용하여 캡처된 정보를 수직 또는 수평으로 자르는 것입니다.

앞에서 설명한 투시도와 마찬가지로 이러한 이미지는 내보낼 수 있으며 원하는 경우 Adobe Creative Suite와 같은 프로그램에서 프레젠테이션 이미지로 추가 처리될 수 있습니다. 또한 GIF로 편집된 정지 이미지를 사용하여 짧은 스톱 모션 비디오를 제작하고 화면 녹화 프로그램(Leica의 Andy Fontana 지원)을 사용하여 보다 부드럽게 흐르는 애니메이션을 제작해 왔습니다. 출력의 기회는 상상력과 실험의 한계까지 확장됩니다!

제가 이러한 계산 경로를 계속 탐색하는 동안 우리도 BLK360를 사용하여 유럽 대륙을 계속 탐색할 것입니다. 기온이 낮아지면 위도도 낮아집니다. 온화한 지중해성 기후 덕분에 필드 시즌이 연장됩니다. 다음 게시물에서는 BLK360의 레이저 초점이 두 가지 선사 시대 섬 문화의 독특한 건축 유적으로 이동하는 것을 볼 수 있습니다. 사르데냐의 누라기 문명과 몰타의 사원 건축자들. 구조물 자체를 넘어서, 이러한 요새와 사원을 언급하는 유물을 동반하면 내 고유 분야인 건축 설계에서 표현의 역할에 대한 대화가 확장됩니다. 확실히 흥미로운 발견과 대화가 앞에 놓여 있습니다. 내 다음 게시물까지, ci vediamo!

1 스코틀랜드에 대한 이전 게시물에서 내 '4-C 스캐닝 기준'을 참조하세요. https://shop.leica-geosystems.com/blog/scanning-scottish-cairns-and-castles-elias-logan-and-blk360-round-2

2 소프트웨어 도구, 특히 Leica의 Cyclone Register 360 PLUS에 대한 보다 완전한 교육형 설문 조사를 위해 독자들에게 다음 Leica의 비디오 자습서를 참조하도록 하겠습니다. https://leica-geosystems.com/en-us/products/laser-scanners/software/lei…
